1.紧固件力矩，如表6-9所示

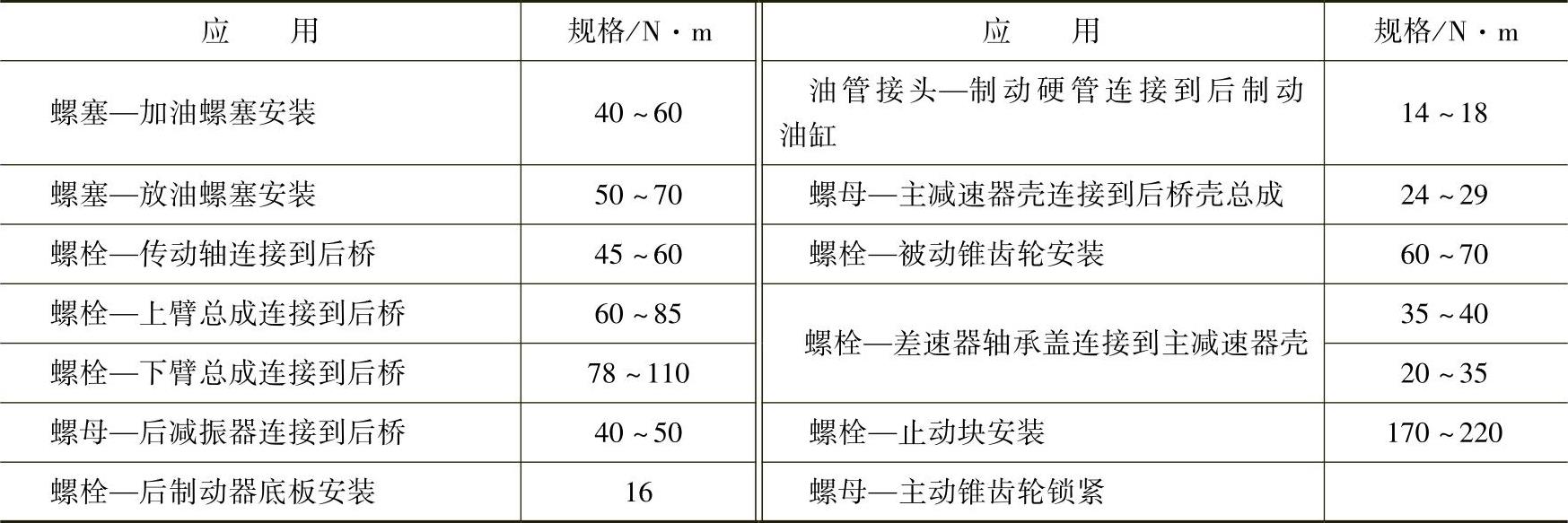

表6-9 后驱动桥紧固件力矩

2.部件定位图

1）后桥分解图如图6-58所示。

2）差速器分解图如图6-59所示。

3.诊断信息和程序

（1）目视/常规检查 车辆出现故障时，应首先进行目视/常规检查。检查项目如下：

1）系统可见或易于接触到部件是否有明显损坏。

2）是否有可能引起系统故障的售后加装装置。

3）部件是否有不正常的松动。

4）后桥齿轮油检查。

5）主动锥齿轮和被动锥齿轮齿面啮合检查。

6）减速器齿轮副齿侧间隙检查。

7）差速器齿轮副齿侧间隙检查

（2）常见症状 车辆出现故障时会表现出相应的症状。常见的症状如下：

1）后桥异响（速度越快响声越大）。

2）后桥异响（急剧改变车速或上坡）。

3）后桥异响（转弯）。

4）后桥及减速器外壳发热。

5）后桥齿轮油泄漏。

(www.daowen.com)

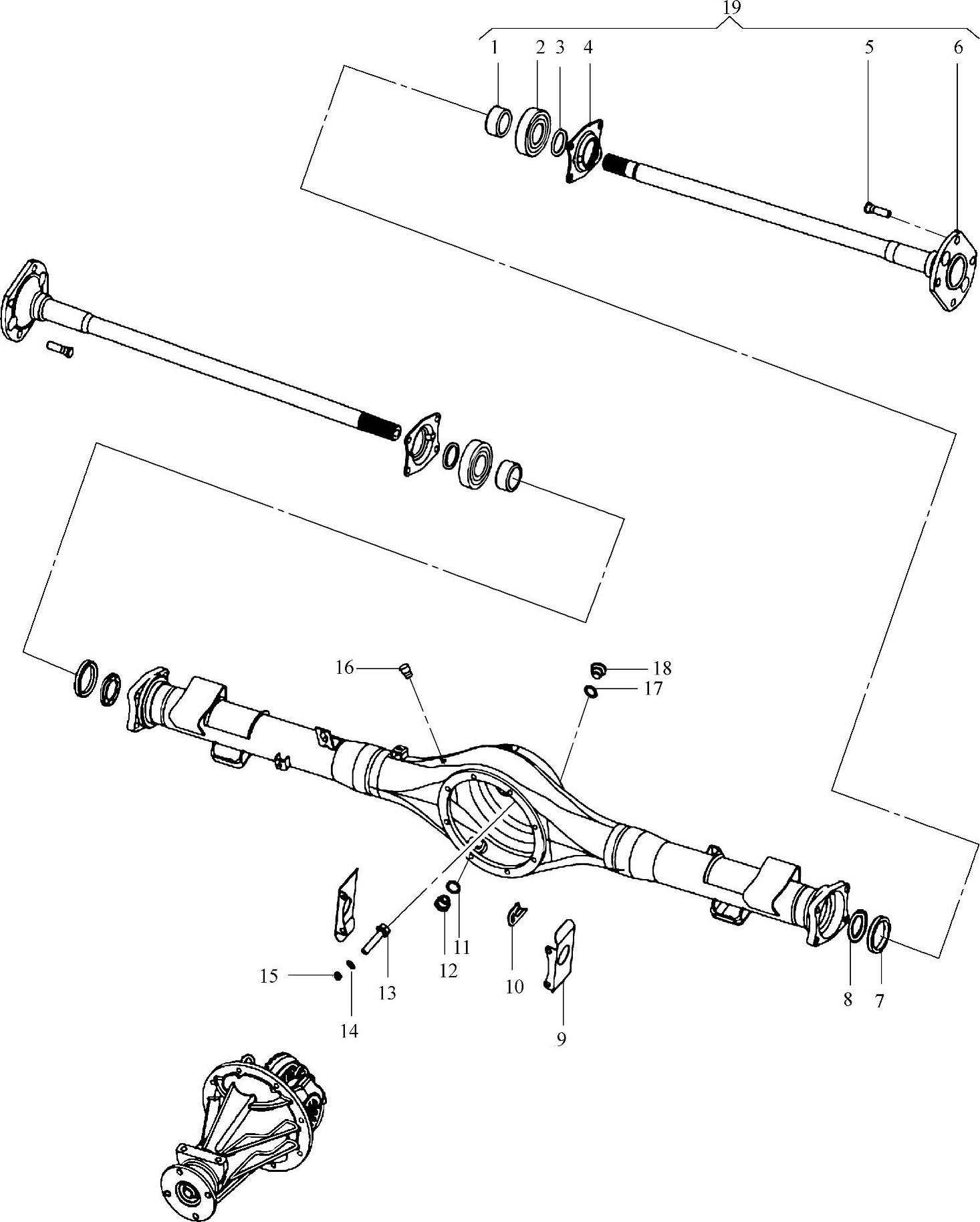

图6-58 上汽通用五菱宏光后桥分解图

1—半轴轴承紧固套 2—轴承 3—半轴垫圈 4—轴承盖 5—后轮胎螺栓 6—半轴 7—半轴油封总成 8—支撑环 9—隔板 10、13—特种螺栓 11、17—铜垫圈 12—放油螺塞总成 14—螺母铜垫圈（Ⅰ） 15—螺母铜垫圈（Ⅱ） 16—通气塞 18—加油口螺塞 19—半轴总成

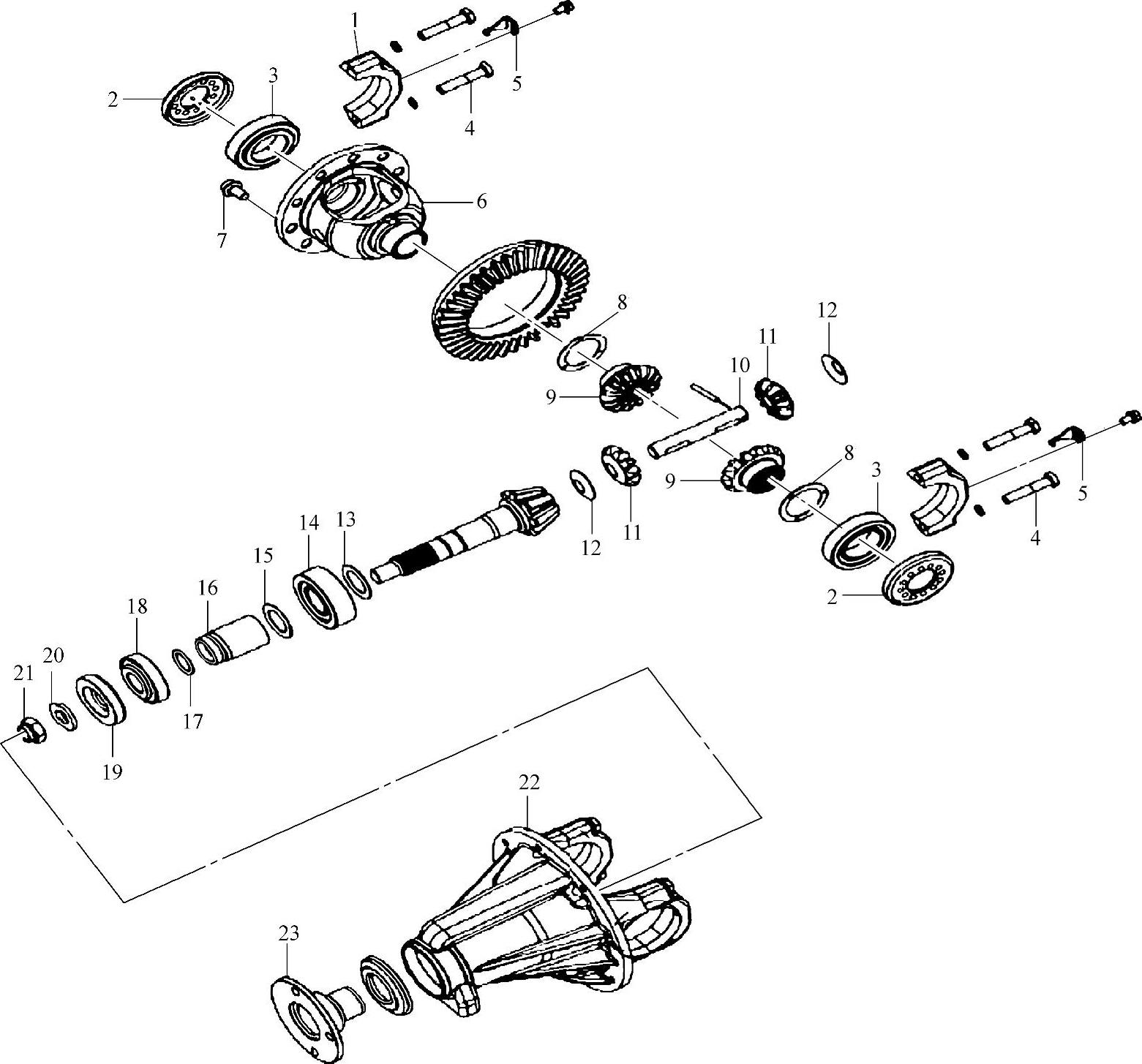

图6-59 上汽通用五菱宏光差速器分解图

1—轴承盖 2—调整螺母 3、14、18—轴承 4—螺栓M10×50 5—止动块 6—差速器壳 7—螺栓 8、13、15、17—调整垫片 9—半轴齿轮 10—圆柱销 11—行星轮 12—球面垫片 16—隔套 19—油封 20—垫圈 21—主动锥齿轮锁紧螺母 22—轴承座 23—连接法兰总成

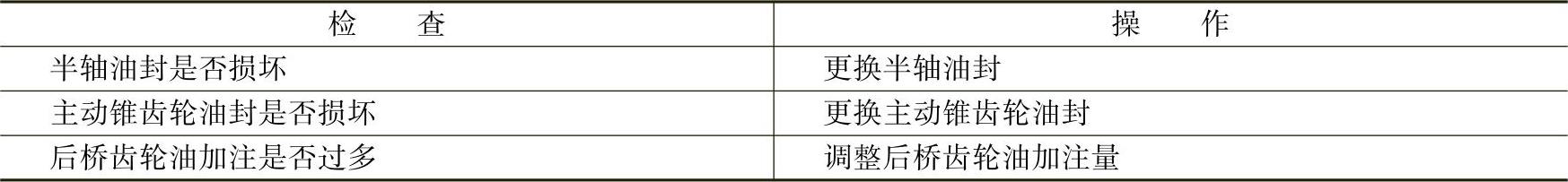

（3）后桥异响（速度越快响声越大）的检查与操作步骤如表6-10所示

表6-10 后桥异响（速度越快响声越大）的检查与操作步骤

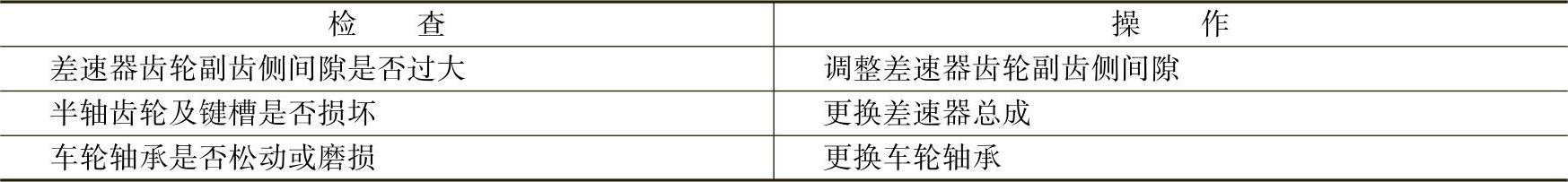

（4）后桥异响（急剧改变车速或上坡）的检查与操作步骤如表6-11所示

表6-11 后桥异响（急剧改变车速或上坡）的检查与操作步骤

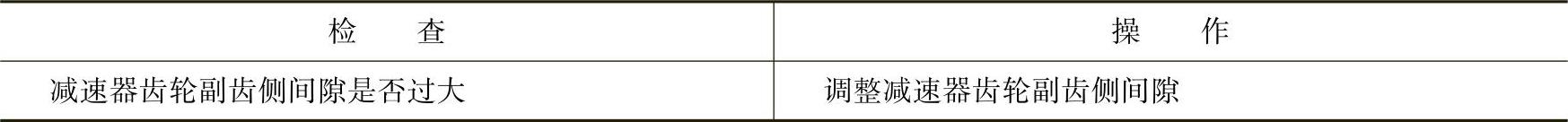

（5）后桥异响（转弯）的检查与操作步骤如表6-12所示

表6-12 后桥异响（转弯）的检查与操作步骤

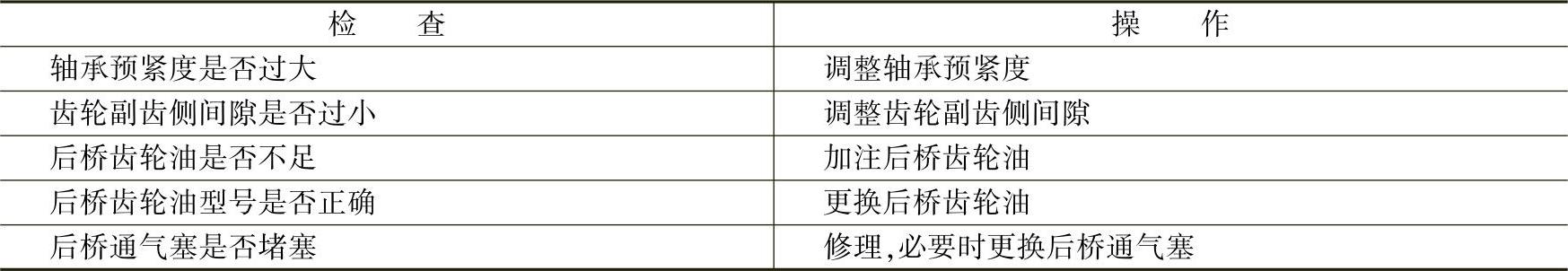

（6）后桥及减速器外壳发热的检查与操作步骤如表6-13所示

表6-13 后桥及减速器外壳发热的检查与操作步骤

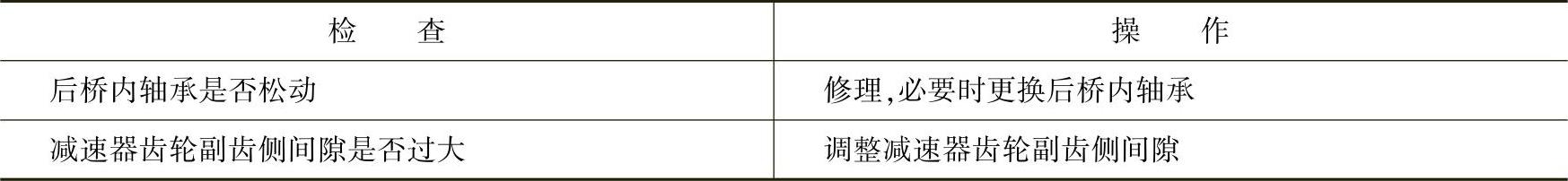

（7）后桥齿轮油泄漏的检查与操作步骤如表6-14所示

表6-14 后桥齿轮油泄漏的检查与操作步骤
