1）绘制墙脚

墙脚的绘制与上部节点相似，先复制前面节点的窗、窗台、楼面层、踢脚等相关的线条，再进行修改和绘制，图5.18给出了绘制该详图的相关尺寸。下面只就以下几点绘制方法加以说明：

图5.17　填充后的檐口详图

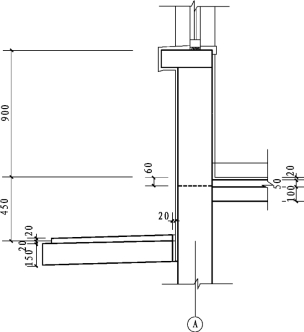

图5.18　墙脚详图的图形绘制

①绘制散水时，先画好水平的散水，再将右侧适当拉伸，以显示坡度。

②地面之下60 mm的位置是墙身水平防潮层，绘制墙层上的水平线，将线型改为“虚线”（DASH）。

③图中Ⓐ轴的符号是剖面图（1∶100）的1/5。

2）图案填充

墙脚详图的材料图案填充如图5.19所示，也有砖、混凝土、砂浆、沥青麻丝、涂黑（沥青胶），绘制与填充方法不再赘述。这里介绍一下“素图夯实”的绘制方法。

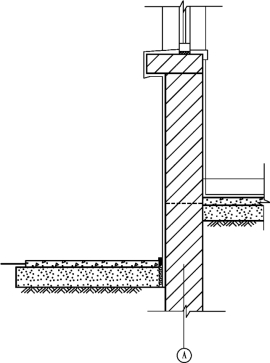

图5.19　图案填充

（1）在水平地坪下绘制“素图夯实图例”（图5.20）(www.daowen.com)

①绘制图5.20（a）左侧第一条斜线。第一点在图中直线上任意点击，下一点输入“@-60，-60”，使“素图夯实”符号高度为60 mm（在1∶20的图中）。

②复制斜线，位移为40，80 mm，如图5.20（a）所示。

③将三条斜线以通过A点的竖向为镜像轴向右侧镜像，如图5.20（a）所示。

④修剪镜像的斜线，如图5.20（b）所示。

⑤向右复制图例。

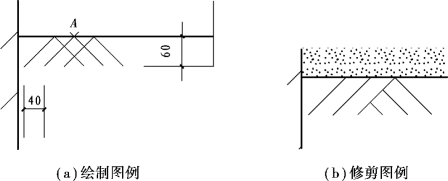

图5.20　绘制“素图夯实图例”

（2）在散水下沿斜线方向处理“素图夯实图例”（图5.21）

①将绘制好的一个图例复制到散水下，A点在斜线上，如图5.21（a）所示。

②【旋转】复制的图例。“基点”要选择A点，“指定旋转角度”要在斜线上的其他位置（如B点）上点击一下，由AB直线决定旋转角度，如图5.21（b）所示。

③复制旋转后的图例。“基点”选择图例的左下点；“下一点”选择图例的右下点，如图5.21（c）所示。

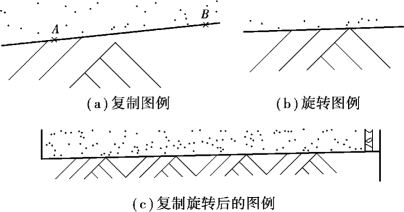

图5.21　在散水下沿斜线方向处理“素图夯实图例”
