1.交流接触器的用途

交流接触器是一种自动的电磁开关，适用于远距离频繁地接通或断开主电路。其控制对象可以是电动机，也可以是其他负载。它不仅能够实现远距离自动操作和欠电压释放保护功能，而且具有控制容量大、工作可靠、操作频率高、使用寿命长等优点，因而在电力系统中得到广泛应用。

接触器的一端接控制信号，另一端则连接被控的负载线路，是实现小电流、低电压电信号对大电流、高电压负载进行接通、分断控制的最常用元器件。

2.交流接触器的结构

常用的交流接触器主要有新系列CJ20交流接触器、3TB系列交流接触器和B系列交流接触器，其外形如图2-5所示。

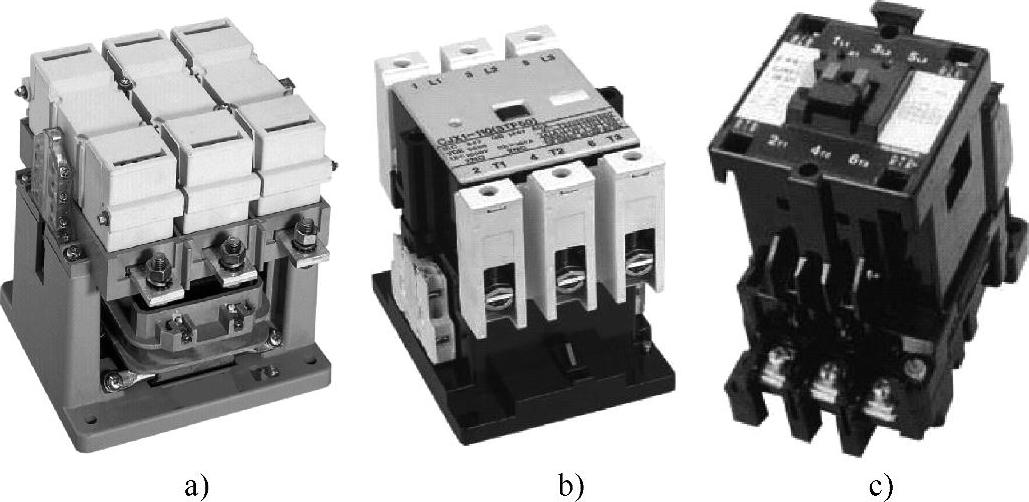

图2-5 常用交流接触器的外形

a）新系列CJ20 b）3TB系列 c）B系列

交流接触器主要由触头系统、电磁系统、灭弧装置和支架底座等组成，此外，还有反作用力弹簧、缓冲弹簧和传动机构等部分，如图2-6所示。

（1）电磁系统

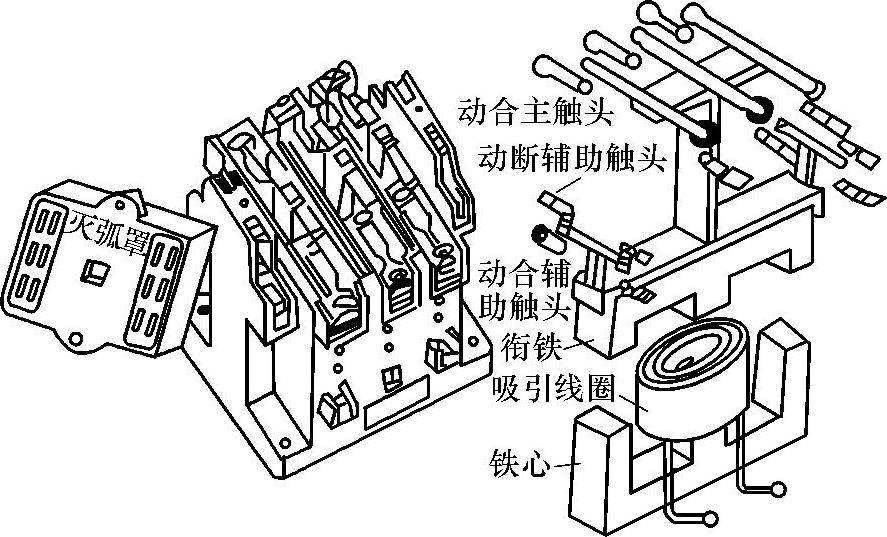

图2-6 交流接触器的结构

电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触头的闭合与断开。

（2）触头系统

按功能不同，接触器的触头分为主触头和辅助触头。主触头用于接通和分断电流较大的主电路，体积较大，一般由3对常开触头组成；辅助触头用于接通和分断小电流的控制电路，体积较小，有动断和动合两种触头。根据触头形状的不同，分为桥式触头和指形触头，其形状分别如图2-7所示。

交流接触器的触头，一般由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器在生产企业中大多数情况下都被用来控制电机的运行与停止，故常见的中小型交流接触器的主触头为3对，特殊规格的可以有1对、2对、4对或5对主触头。

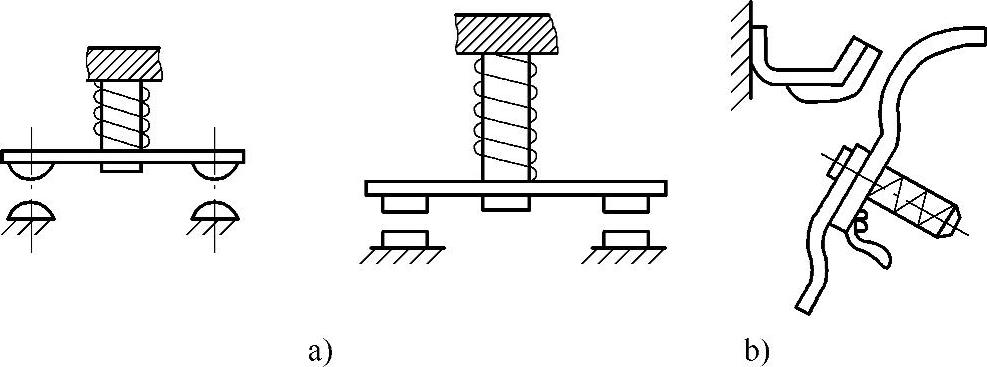

图2-7 接触器的触头结构

a）桥式融头 b）线接触指形触头

（3）灭弧系统

交流接触器由于频繁带负荷通断，其主触头在通断过程中会产生较强的电弧，因此在主触头周边都配备有灭电弧隔罩，特别是对于大型接触器灭弧罩尤其重要。(www.daowen.com)

小型接触器灭弧罩由陶土烧结制成，它将接触器的主触头分别隔离在其内独立的间隔内进行分断，依靠陶瓷绝缘并耐高温的特性，防止主触头之间可能因电弧而引起的相间短路，同时电弧和电弧产生的高温气流经由灭弧罩上预设的狭缝中排出，使接触器的接通与分断过程安全可靠。

大型交流接触器的灭弧罩是采用在陶质隔罩的基础上再配备片状金属消弧栅，如图2-8所示。钢栅片能将长弧分割成若干短弧，增加了电弧的电压降，使得电弧无法维持而熄灭，钢栅片越多，效果越好。同时，钢栅片还具有磁吹灭弧、电动力吹灭弧的作用。

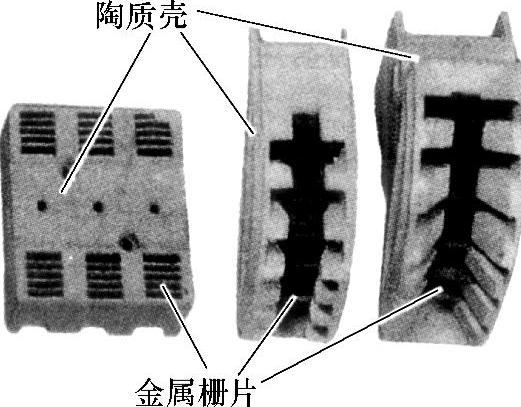

图2-8 片状金属消弧栅

知识窗

接触器常用的灭弧方法

1）电动力灭弧：利用触头分断时本身的电动力将电弧拉长，使电弧热量在拉长的过程中散发冷却而迅速熄灭，其原理如图2-9a所示。

2）双断口灭弧：将整个电弧分成两段，同时利用上述电动力将电弧迅速熄灭。它适用于桥式触头，其原理如图2-9b所示。

3）纵缝灭弧：采用一个纵缝灭弧装置来完成灭弧任务，如图2-9c所示。

4）栅片灭弧：主要由灭弧栅和灭弧罩组成，如图2-9d所示。

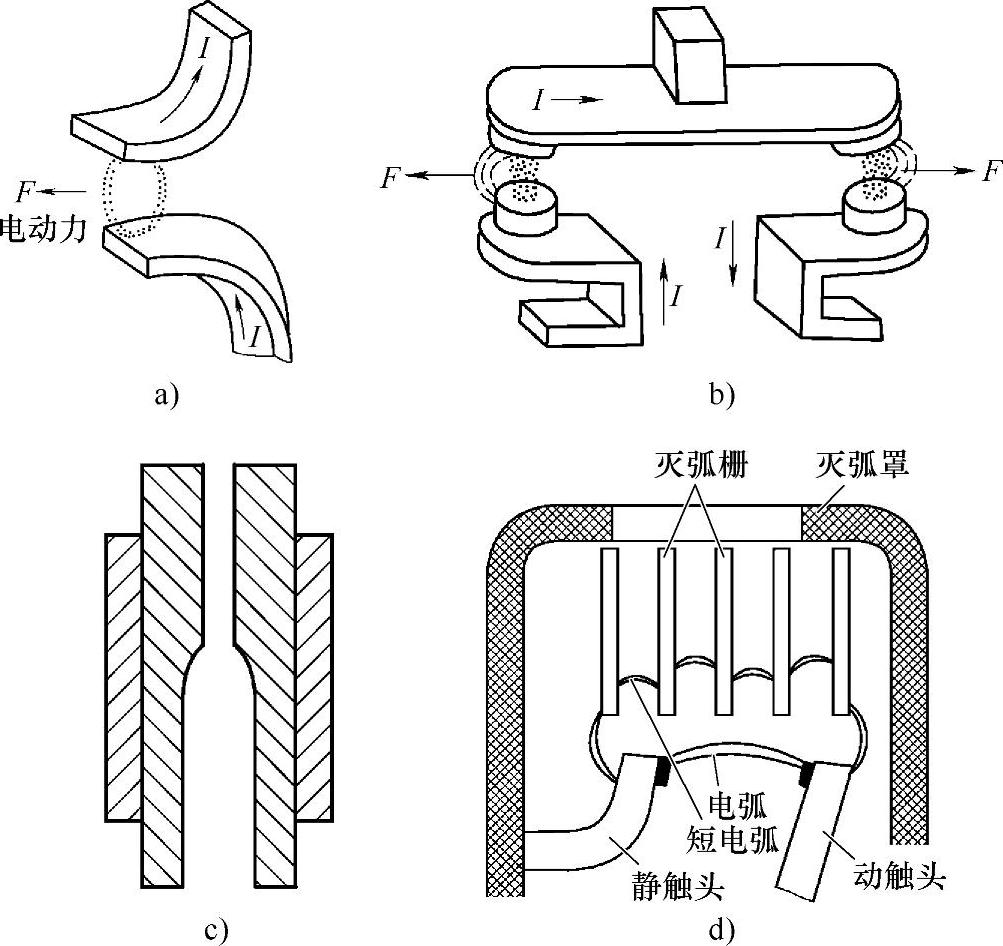

图2-9 常用的灭弧方法

a）电动力灭弧 b）双断口灭弧 c）纵缝灭弧 d）栅片灭弧

（4）辅助部件

交流接触器的主要辅助部件有绝缘外壳、弹簧、短路环、传动机构和支架底座等。

3.接触器的符号

交流接触器在电路图中的符号如图2-10所示。

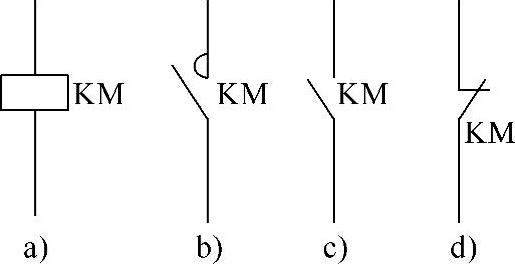

图2-10 交流接触器的符号

a）线圈 b）主触头 c）辅助动合触头 d）辅助动断触头
