“尺寸”工具可以对模型进行尺寸标注。SketchUp rf1适合标注的点包括端点、中点、边线上的点、交点以及圆或圆弧的圆心。在进行标注时，有时需要旋转模型以使标注处于需要表达的平面上。

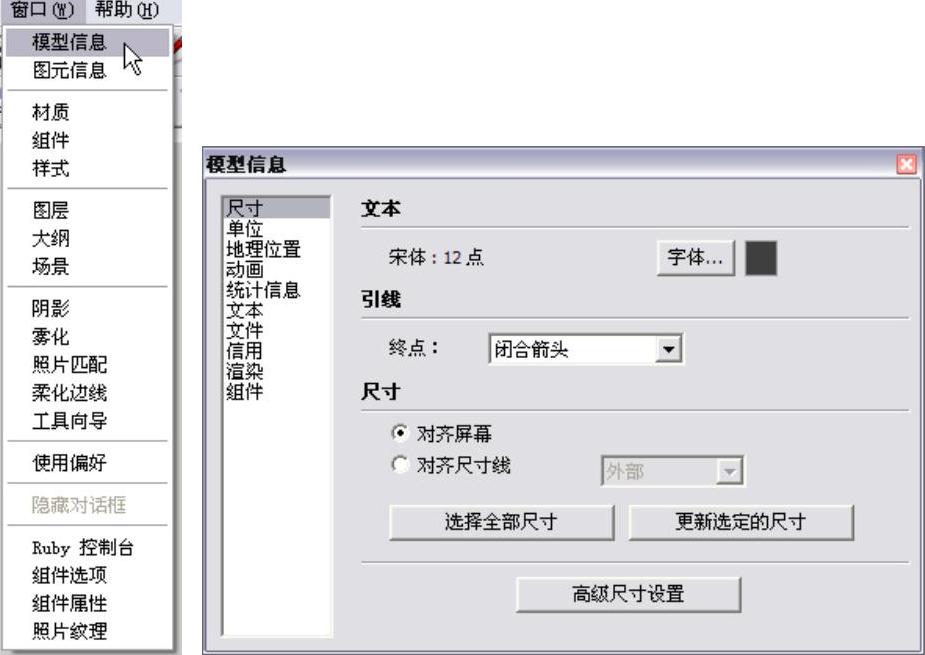

尺寸标注的样式可以在“模型信息”管理器的“尺寸”面板中进行设置，执行“窗口模型信息”菜单命令即可打开“模型信息”管理器，如图3-162所示。

图3-162

1.标注线段

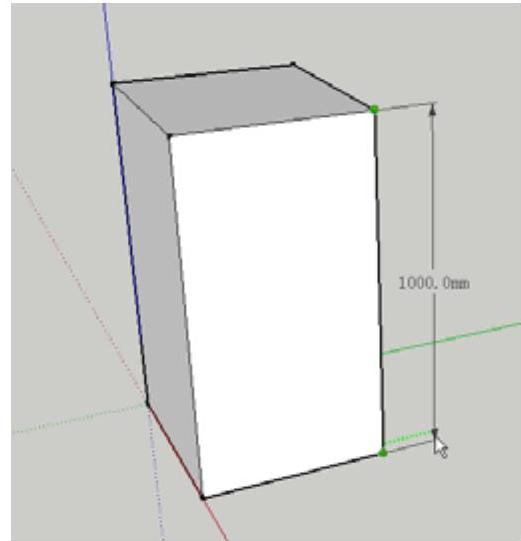

激活“尺寸”工具，然后依次单击线段的两个端点，接着移动鼠标并拖曳一定的距离，最后再次单击鼠标左键确定标注的位置，如图3-163所示。

技巧提示 线段的标注

学习笔记

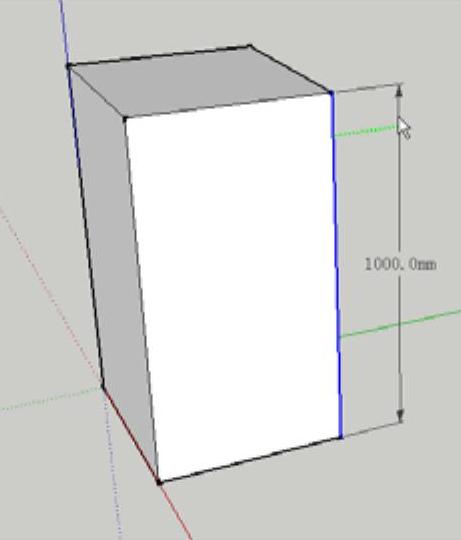

用户也可以直接单击需要标注的线段进行标注，选中的线段会呈高亮显示，单击线段后拖曳出一定的标注距离即可，如图3-164所示。

图3-163

图3-164

2.标注直径

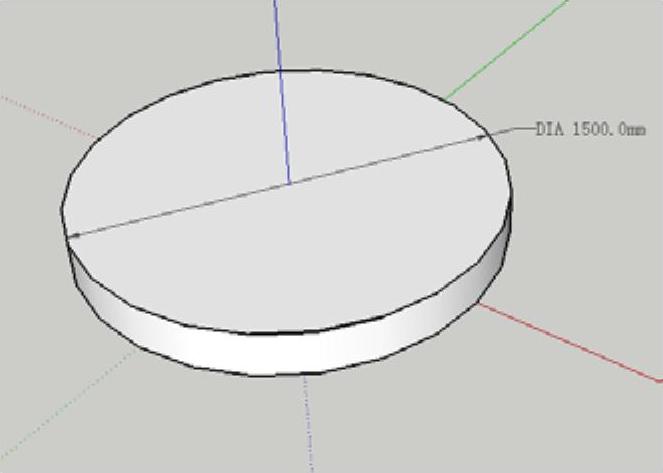

激活“尺寸”工具，然后单击要标注的圆，接着移动鼠标并拖曳出标注的距离，最后再次单击鼠标左键确定标注的位置，如图3-165所示。

3.标注半径(www.daowen.com)

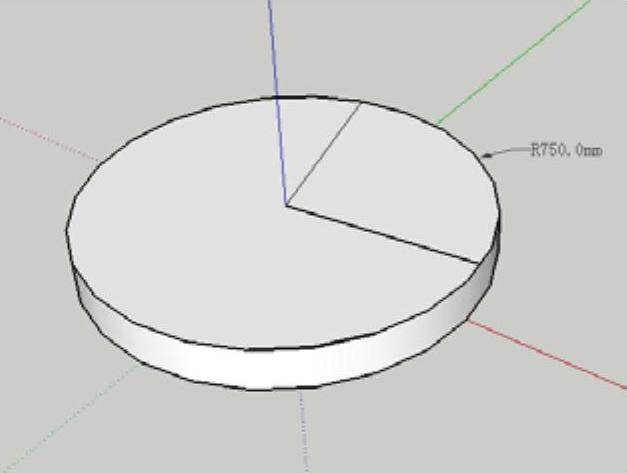

激活“尺寸”工具，然后单击要标注的圆弧，接着拖曳鼠标确定标注的距离，如图3-166所示。

图3-165

图3-166

4.互换直径标注和半径标注

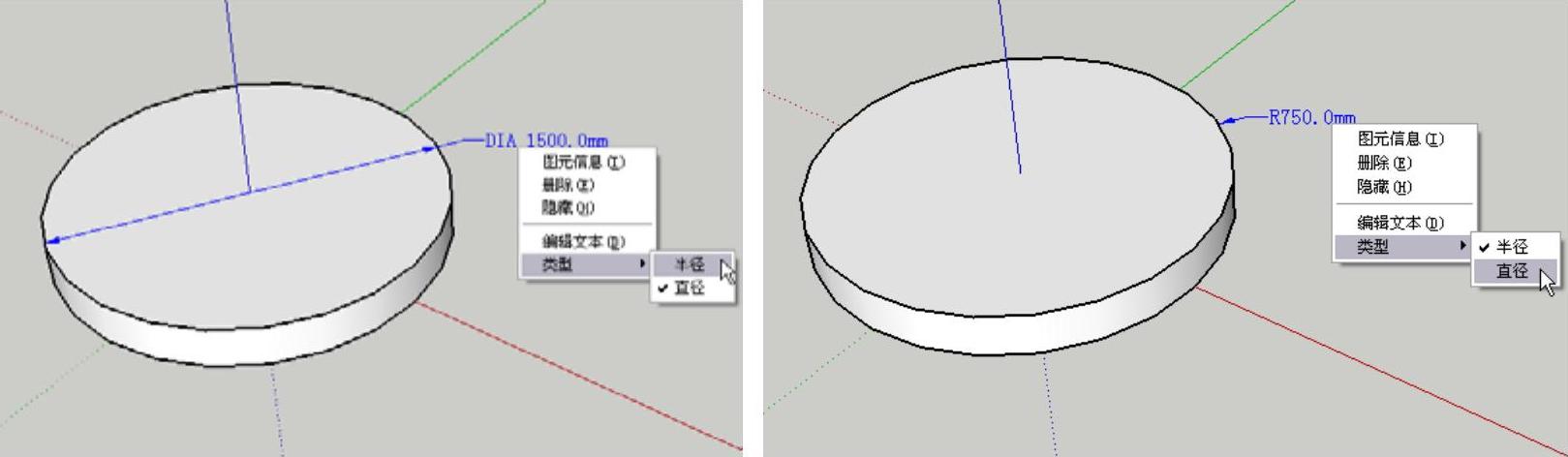

在半径标注的右键菜单中执行“类型|直径”命令可以将半径标注转换为直径标注，同样，执行“类型|半径”右键菜单命令可以将直径标注转换为半径标注，如图3-167所示。

图3-167

技巧提示 标注样式的选择

学习笔记

SketchUp中提供了许多种标注的样式以供使用者选择，修改标注样式的步骤如下。

1）首先执行“窗口|模型信息”菜单命令，如图3-168所示。

2）在弹出的“模型信息”对话框中打开“尺寸”选项面板，然后在“终点”下拉列

表框中选择“斜线”或者其他方式，如图3-169所示。
