1.平面模板

平面模板如图4-6所示，以600mm为最宽尺寸，作为标准板，级差为50mm或其倍数，宽度小于600mm的为补充板。长度以2400mm为最长尺寸，级差为300mm，见表4-5。

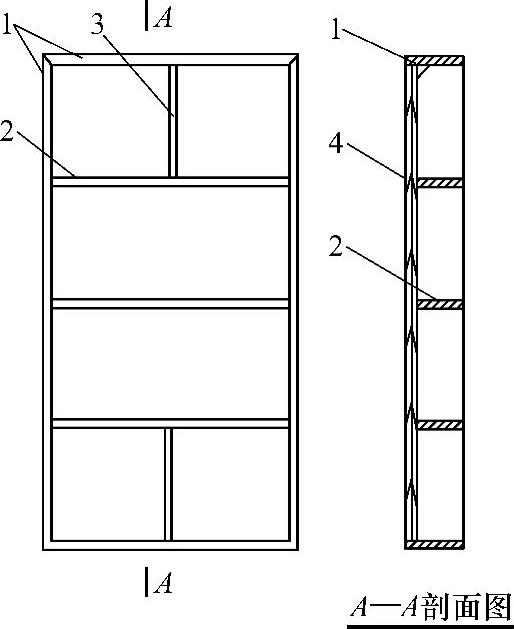

图4-6 75系列钢框胶合板模板

1—边肋 2—主肋 3—次肋 4—面板

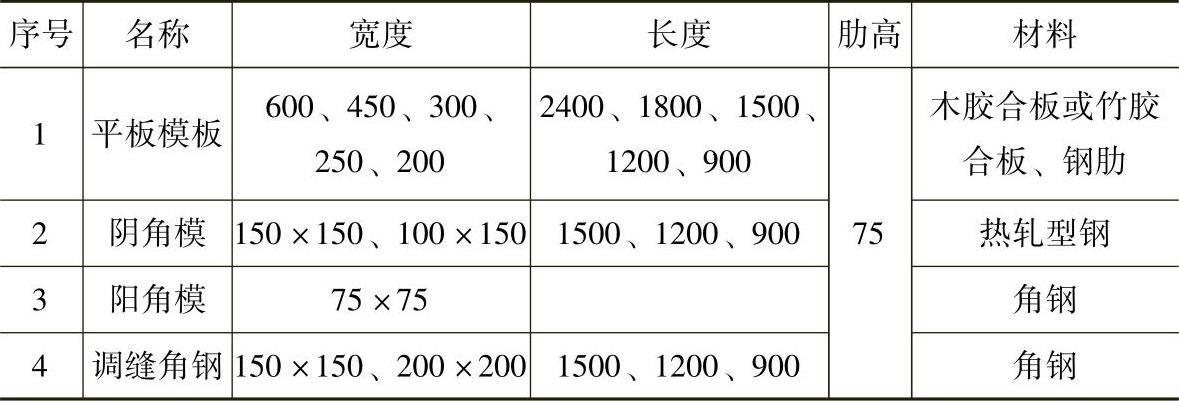

表4-5 75系列钢框胶合板模板材料、规格 （单位：mm）

2.连接模板

连接模板有阴角模、连接角钢与调缝角钢三种。

为加强阴角模边框的刚度，采用了专有热轧型钢，其角肢宽度为150mm×150mm、150mm×100mm，长度为900mm、1200mm、1500mm，共6种规格。

75系列模板体系中设阳角模，凡结构阳角处均采用75mm×75mm连接角钢，其优点是每一平面上可少两条拼缝，加工简单，成本低，精度高。

调缝角钢宽度为200mm、150mm，长度为900mm、1200mm、1500mm，共6种规格。

平面模板的连接角模和铰接模共44种规格。以宽度600mm标准板为主体与其他狭窄的补充板、调缝板、连接角钢、铰接模等组合，可满足拼装柱、梁板、电梯井筒模各种结构尺寸的需要。

图4-7～图4-9所示为各种角模及其使用方法。

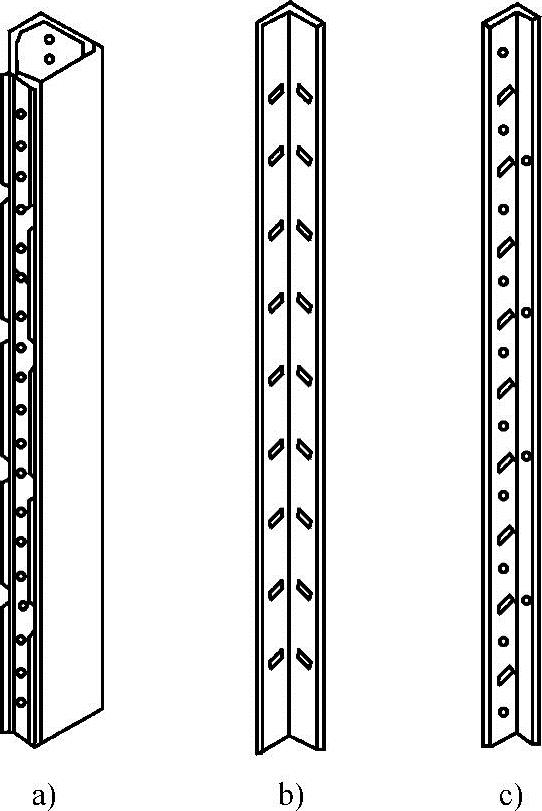

图4-7 各种角模(www.daowen.com)

a）阴角角模 b）连接角钢 c）调缝角钢

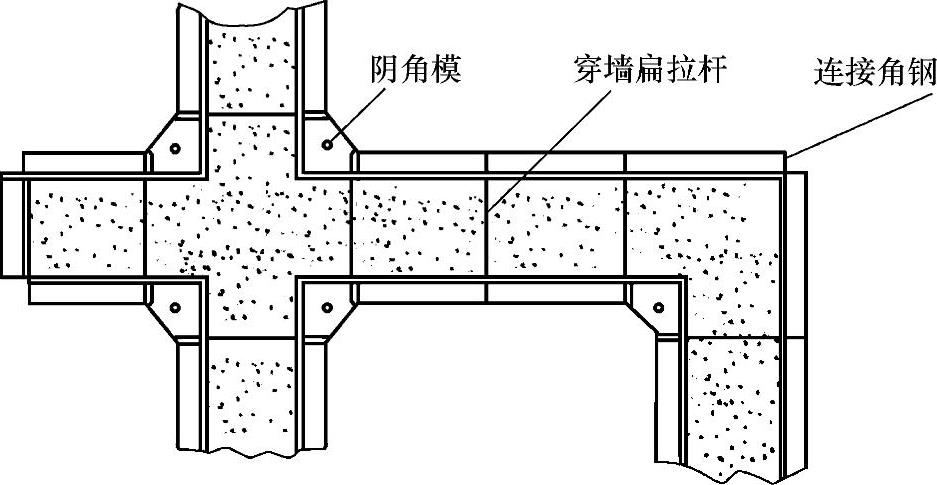

图4-8 用阴角模、连接角钢拼装墙体模板示意

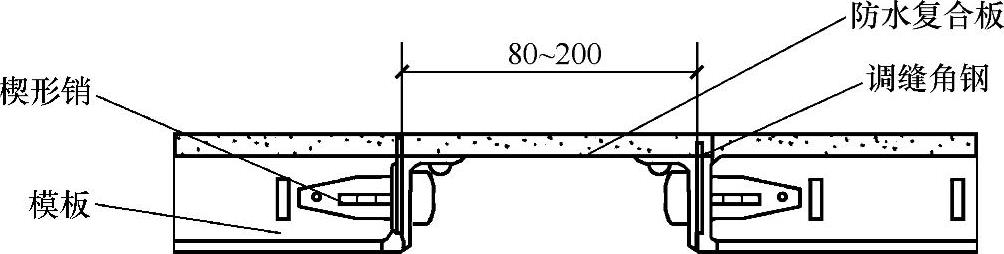

图4-9 用调缝角钢拼装80～200mm非标准模板示意

3.配件用法

配件分为连接件、支承架两部分。

（1）连接件。连接件有楔形销、单双管背楞卡、L形插销、扁杆对拉、厚度定位板等，其用法如图4-10、图4-11所示。

（2）支承件。支承件有脚手架、钢管、背楞、操作平台、斜撑等，其用法如图4-12所示。

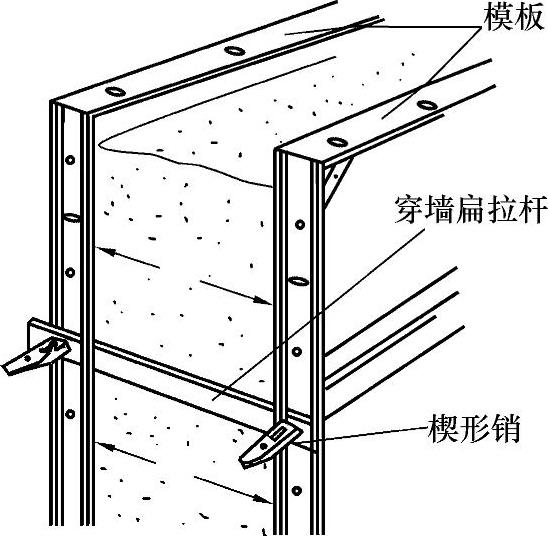

图4-10 穿墙扁拉杆用法

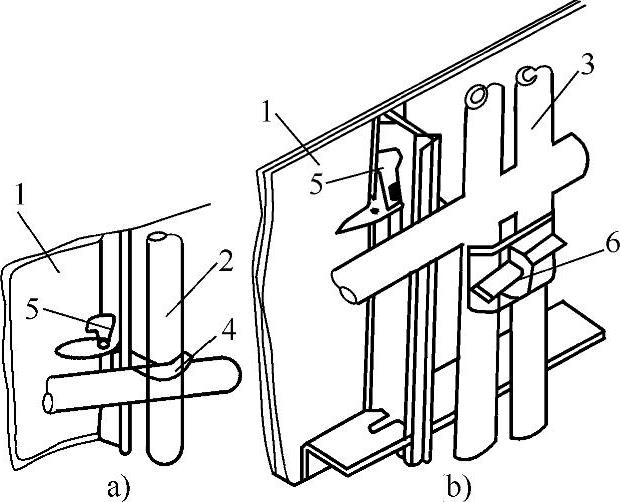

图4-11 单管、双管背楞用法

a）单管背楞 b）双管背楞

1—模板 2—单管背楞 3—双管背楞 4—单背楞卡 5—楔形销 6—双背楞卡
