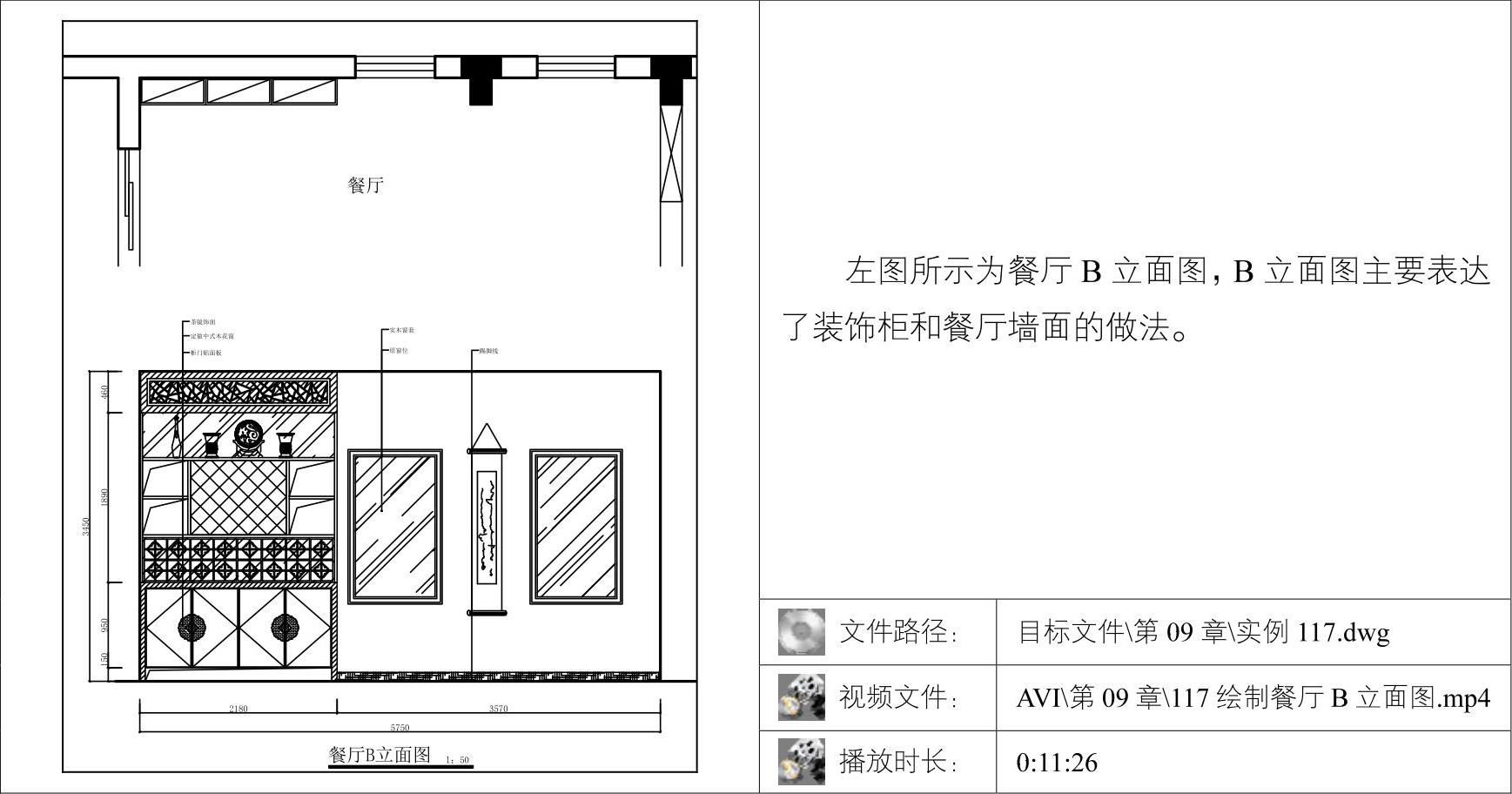

01调用COPY/CO复制命令，复制平面布置图上餐厅B立面的平面部分。

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制B立面的基本轮廓，如图9-93所示。

03调用PLINE/PL多段线命令，绘制底柜轮廓，如图9-94所示。

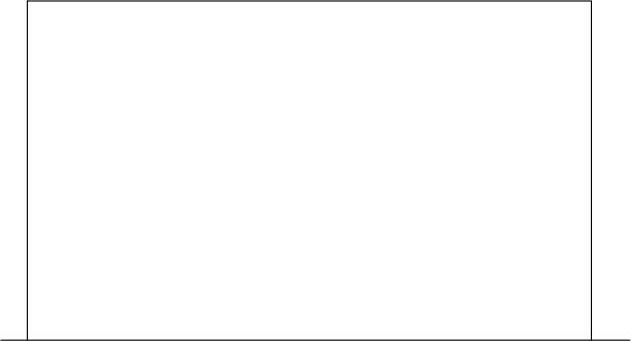

图9-93 绘制B立面的基本轮廓

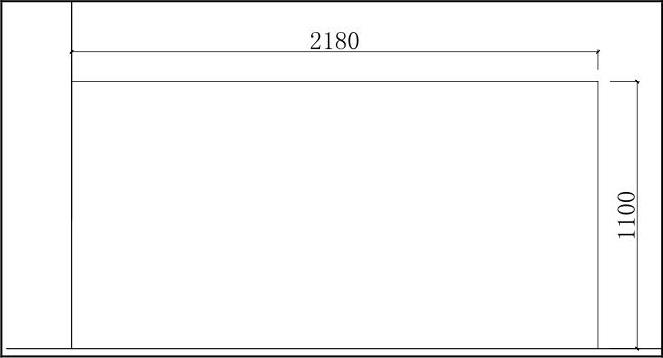

图9-94 绘制多段线

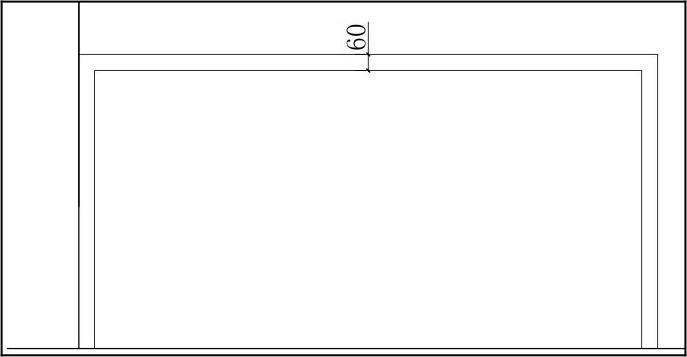

04调用OFFSET/O偏移命令，将多段线向内偏移60，如图9-95所示。

05调用HATCH/H图案填充命令，在多段线内填充图案，效果如图9-96所示。

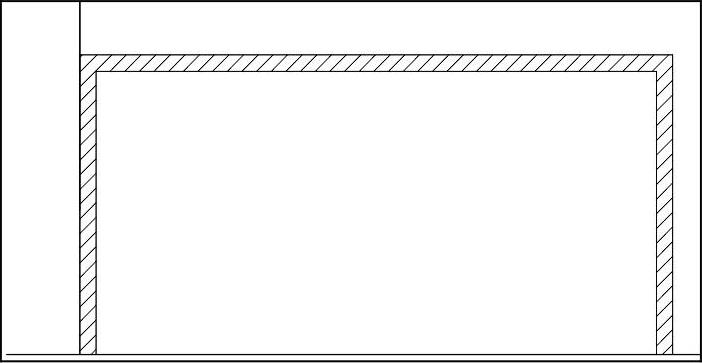

图9-95 偏移多段线

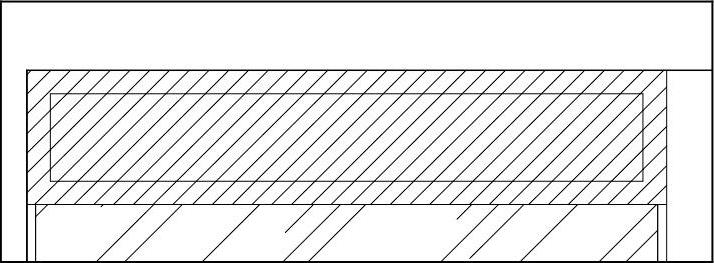

图9-96 填充多段线

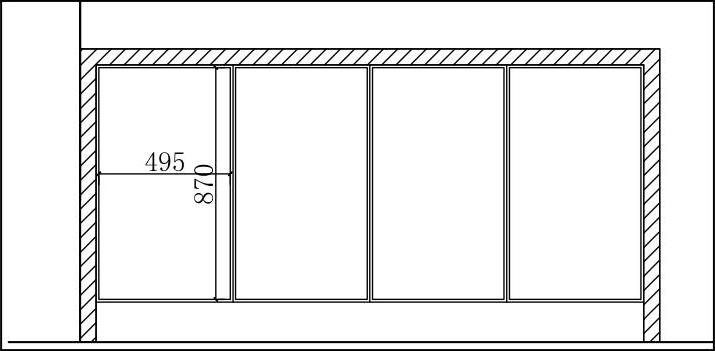

06调用LINE/L直线命令，划分柜体，并调用RECTANG/REC矩形命令和OFFSET/O偏移命令，绘制柜子的面板，如图9-97所示。

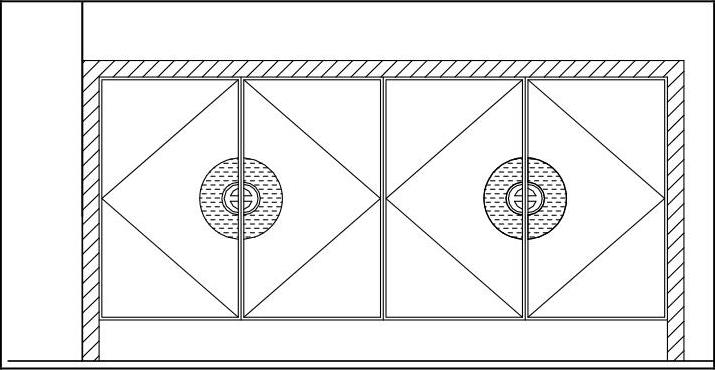

07调用LINE/L直线命令、CIRCLE/C圆命令、OFFSET/O偏移命令、HATCH/H图案填充命令和COPY/CO复制命令，绘制拉手，如图9-98所示。

图9-97 绘制柜子的面板

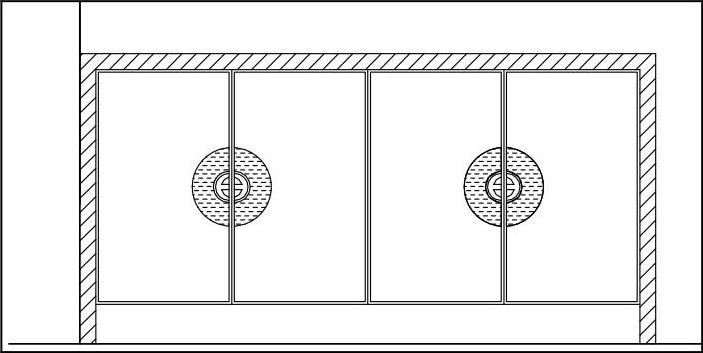

图9-98 绘制拉手

08调用LINE/L直线命令，绘制折线，表示门开启方向，如图9-99所示。

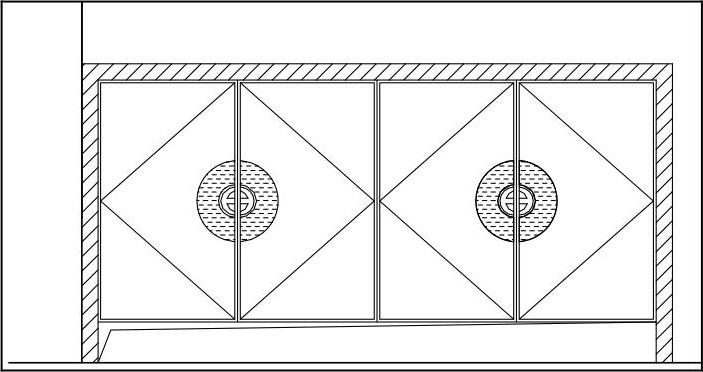

09继续调用LINE/L直线命令，在柜子的下方绘制折线，表示镂空，如图9-100所示。

图9-99 绘制折线

图9-100 绘制折线

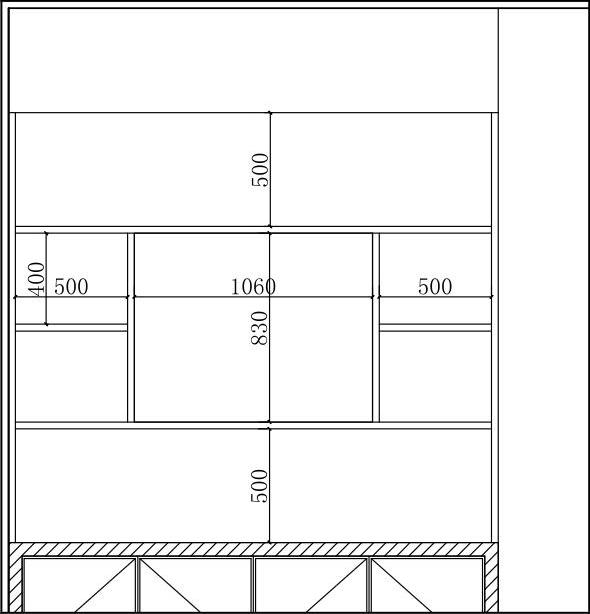

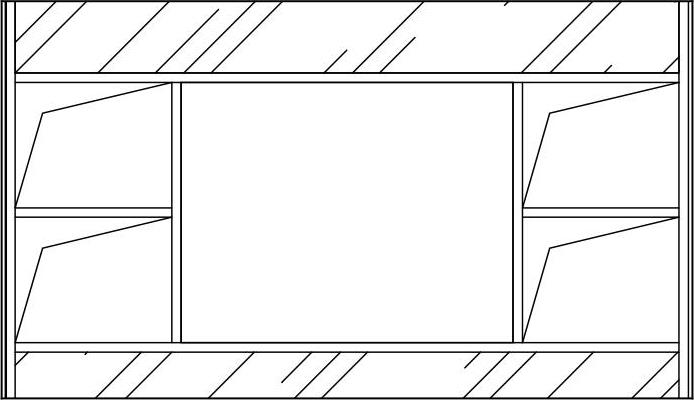

10调用LINE/L直线命令、OFFSET/O偏移命令和RECTANG/REC矩形命令，划分装饰柜，如图9-101所示。

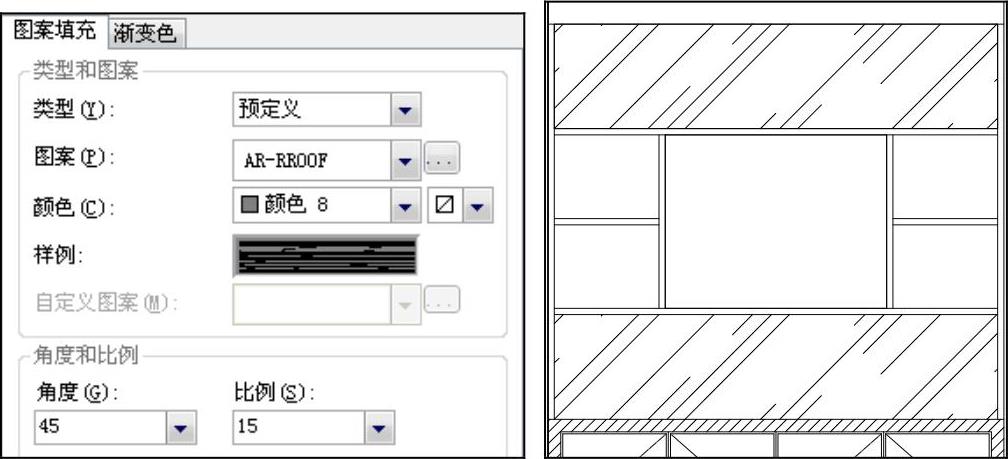

11调用HATCH/H图案填充命令，对柜子填充图案，填充参数和效果如图9-102所示。

(www.daowen.com)

图9-101 划分装饰柜

图9-102 填充参数和效果

12调用LINE/L直线命令，绘制折线，表示镂空，如图9-103所示。

13调用HATCH/H命令，在中间区域填充“用户定义”图案，填充参数和效果如图9-104所示。

图9-103 绘制折线

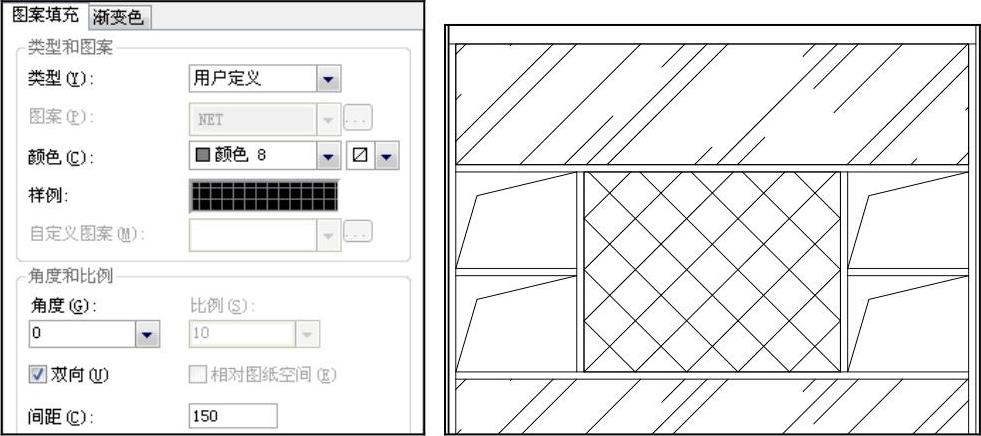

图9-104 填充参数和效果

14调用RECTANG/REC矩形命令、OFFSET/O偏移命令和HATCH/H图案填充命令，绘制上方造型图案，如图9-105所示。

15调用LINE/直线命令和HATCH/图案填充命令，绘制踢脚线，在对踢脚线内填充图案，如图9-106所示。

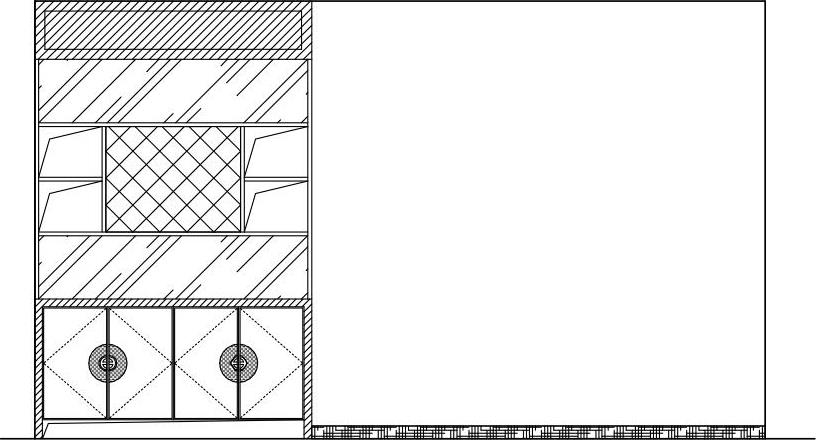

图9-105 绘制上方造型

图9-106 绘制踢脚线

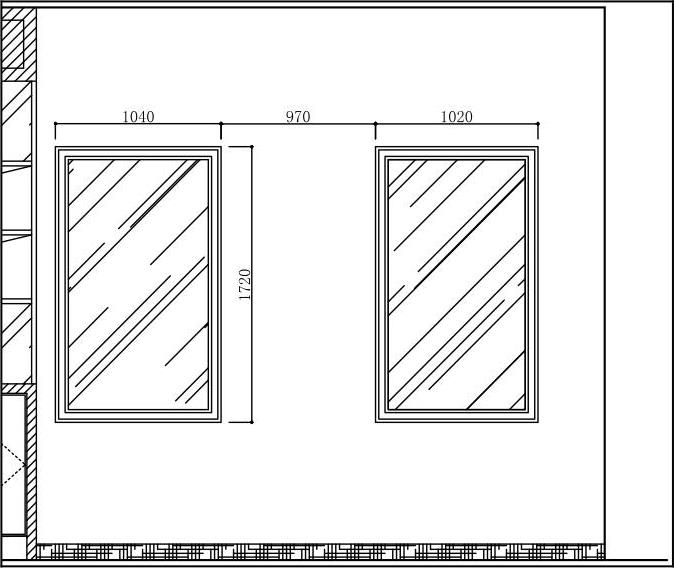

16调用RECTANG/REC矩形命令、OFFSET/O偏移命令、HATCH/H图案填充命令、COPY/CO复制命令和MOVE/M移动命令，绘制窗户，如图9-107所示。

17从图库中插入装饰挂画、雕花图案和陈设品到立面图中，如图9-108所示。

图9-107 绘制窗户

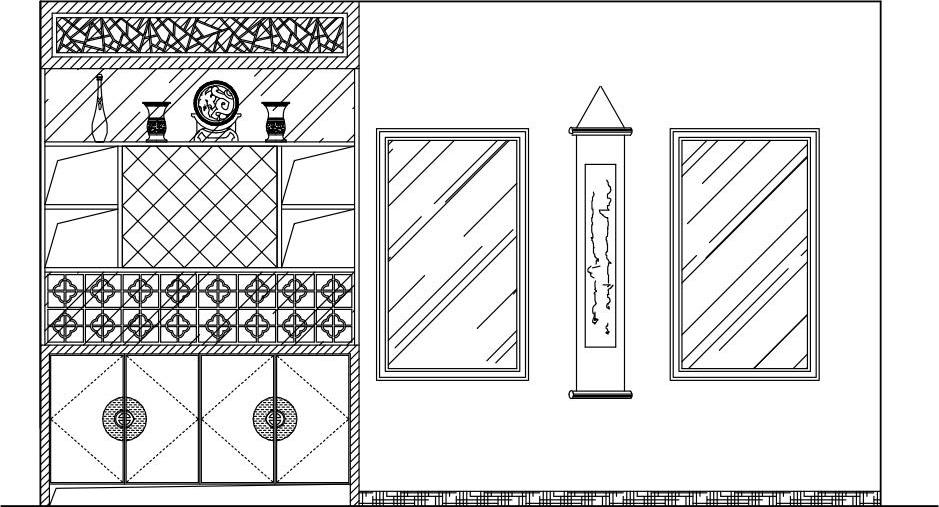

图9-108 插入图块

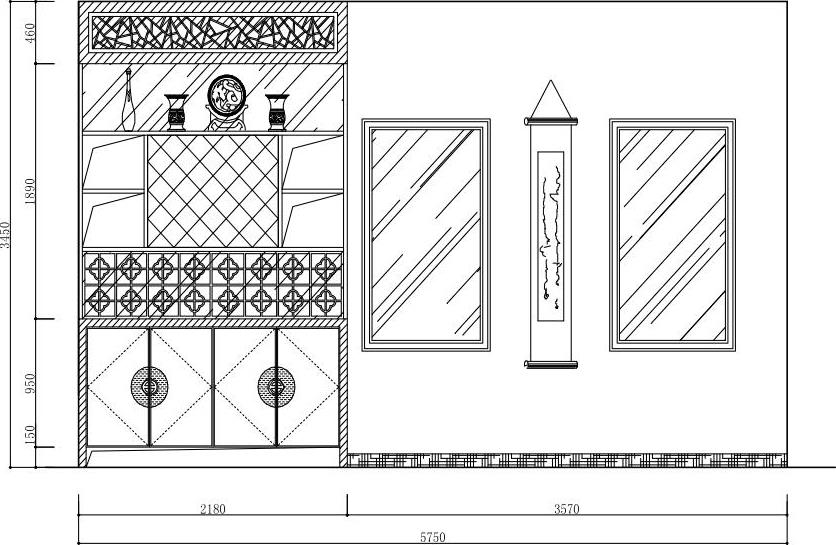

18调用DIMLINEAR/DLI线性命令或执行【标注】|【线性】命令，标注尺寸，如图9-109所示。

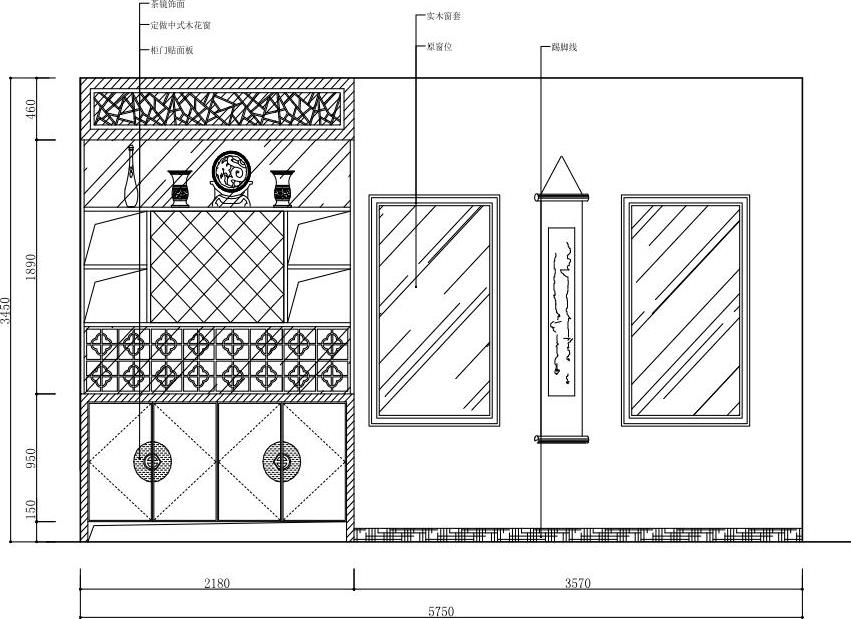

19调用MLEADER/MLD多重引线命令，标注材料说明，如图9-110所示。

20调用INSERT/I插入命令，插入“图名”图块，餐厅B面图绘制完成。

图9-109 标注尺寸

图9-110 标注材料
