BIM模型构建方法+建筑能耗评价分析

1)建模工具

BIM是以协调、可靠的信息为基础的集成流程,涵盖项目的设计、施工和运营阶段。通过采用BIM,建筑公司可以在整个流程中使用一致的信息来设计和绘制创新项目,并且还可以通过精确实现建筑外观的可视化支持更好地沟通,通过模拟真实性能让项目各方了解成本、工期与环境影响。而Autodesk Revit Architecture是专为建筑信息模型(BIM)而构建的。该软件共有5种图元要素,主体图元有:墙、楼板、屋顶、天花板、场地、楼梯、坡道等,其参数设置可以是构件的厚度、高度等。主体图元的参数设置由软件系统预先设置,用户不能自由添加参数,只能修改原有的参数设置,编辑创建出新的主体类型。

构件图元有窗、门、家具植物等三维模型构件。构件图元的参数设置相对灵活,变化较多,在Revit中用户可以自行定制构件图元,设置各种需要的参数类型,以满足参数化设计修改的需要;注释图元有尺寸标注、文字注释、标记和符号等。这些都可以由用户自行定制,以满足各种本地化设计应用的需要,比如展开项目浏览器的族中注释符号的子目录,即可编辑修改相关注释族的样式。Revit中的注释图元与其标注、标记的对象之间具有某种特定的关联的特点,如门窗定位的尺寸标注,若修改门窗位置或门窗大小,其尺寸标注会根据系统自动修改;若修改墙体材料,则墙体材料材质标记会自动变化;基准面图元有标高、轴网、参照平面等。这些在开始绘制三维视图的时候就需要建立的,并且以此为基准开始建立模型;视图图元有楼层平面图、天花板平面图、三维视图、立面图、剖面图及明细表等。它们都是有关联的,可以通过软件对象样式的设置来统一各个视图的对象显示。同时,每一个平面、立面、剖面视图又具有相对的独立性,如每一个视图都可以设置其他独有的构件可见性设置、详细程度、出图比例、视图范围设置等,这些都可以通过调整每个视图的视图属性来实现。

族是Revit的特色之一。通过族的创建和定制,使软件具备了参数化设计的特点及实现本地化项目定制的可能性。族是一个包含通用属性(称作参数)集和相关图形表示的图元组,所有添加到Revit Architecture项目中的图元(从用于构成建筑模型的结构构件、墙、屋顶、窗和门到用于记录该模型的详图索引、装置、标记和详图构件)都是使用族创建的。

在Revit Architecture中有3种族:

(1)内建族:在当前项目为专有的特殊构件所创建的族,不需要重复利用。

(2)系统族:包含基本建筑图元,如墙、屋顶、天花板、楼板及其他要在施工场地使用的图元。标高、轴网、图纸和视口类型的项目和系统设置也是系统族。

(3)标准构件族:用于创建建筑构件和一些注释图元的族,例如,窗、门、橱柜、装置、家具、植物和一些常规自定义的注释图元(如符号和标题栏等),它们具有可自定义高度的特征,可重复利用。

Revit Architecture的应用特点:

(1)首先要建立三维设计和建筑信息模型的概念,创建的模型具有现实意义:比如常见墙体模型不仅有高度的三维模型,而且具有构造层,有内外墙的差异,有材料特性、时间及阶段信息等,在创建模型时,这些因素都需要根据项目应用需要加以考虑。

(2)关联和关系的特性:平立剖图纸与模型,明细表的实时关联,即一处修改,处处修改的特性;墙和门窗的依附关系,墙能附着于屋顶楼板等主体的特性;栏杆能制定楼梯坡道为主体、尺寸、注释和对象的关联关系等。

(3)参数化设计的特点:类型参数、实例参数、共享参数等对构件的尺寸、材质、可见性、项目信息等属性的控制。不仅是建筑构件的参数化,而且可以通过设定约束条件实现标准化设计,如整栋建筑单体的参数化、工艺流程的参数化、标准厂房的参数化设计。

(4)设置限制性条件,即约束:如设置构件与构件、构件与轴线的位置关系,设定调整变化时的相对位置变化的规律。

(5)协同设计的工作模式:工作集(在同一个文件模型上协同)和连接文件管理(在不同文件模型上协同)。

(6)阶段的应用引入了时间的概念,实现四维的设计施工建造管理的相关应用。阶段设置可以和项目工程进度相关联。

(7)实时统计工程量的特性,可以根据阶段的不同,按照工程进度的不同阶段分期统计工程量。

2)建模方法与过程(www.daowen.com)

(1)分析数据:在数据分析阶段,熟悉二维图纸,对图纸上的每一体量进行分析,了解每一体量属性,为构件属性设置提供数据。

(2)创建族库族分类和构件:属性设置是建模的关键环节,Revit软件中,信息模型的墙体、门窗、尺寸等基本图形单元为图元,所有图元都以“族”的方式创建和调用。同一族中不同形状的构件可分为不同类型,同一类型尺寸不同的构件为实体,本阶段主要是将不同的门、窗、楼梯添加到Revit族里。根据二维图纸,画出每一层的墙体,分出外墙、内墙、剪力墙和标准墙等,注意每一条墙的厚度,画墙的基点等。画完墙就可以在墙体上添加门窗,由于建筑物的门窗比较多,所以工作量比较大,要一个个对应画出。每添加一个新的门或窗需要补充到Revit族里,这样的族可以下次继续使用。添加门窗时一定要在墙上,所以如果没有墙,则不能实现其命令。接着可以对建筑物的柱、梁、楼地板等进行添加,注意结构柱、结构梁和非结构柱、梁。然后可以根据图纸上对楼梯的要求在每一层画出楼梯,设置阶数、高度等,添加扶手设置好搭接。楼梯画好之后再在楼梯处留出洞口,并可以用复制粘贴的功能在每层相同位置挖出洞口,自动生成洞口。墙建模见图5-2,柱建模见图5-3,楼梯建模见图5-4、图5-5。

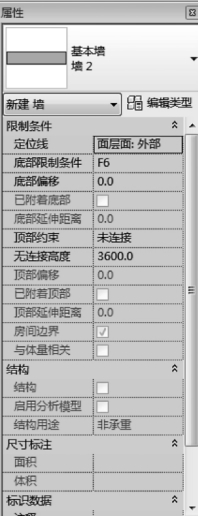

图5-2 墙建模

图5-3 柱建模

图5-4 楼梯建模

图5-5 屋顶与墙柱连接

(3)建立模型:使用Revit现有的通用项目模板创建模型项目,在轴网中对每个构件的插入位置进行定位后,从上至下逐个载入族类型,并进行构件实例属性的修改和添加。

(4)最终建立该科研用楼的3D模型视图(如图5-6)。

最后的三维模型可以从各个角度观察模型,并且可以观察任意的剖面,还可以进行漫游动态观察模型,见图5-7。

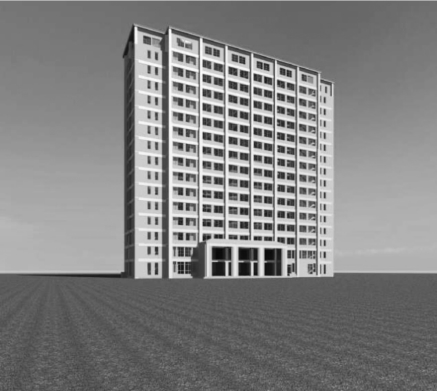

图5-7 Revit模型
