东风本田艾力绅2.4L（2.4L K24V6），2016—2019年。

（一）凸轮轴链条检查

（1）拆卸链条箱盖。

（2）检查凸轮链条。

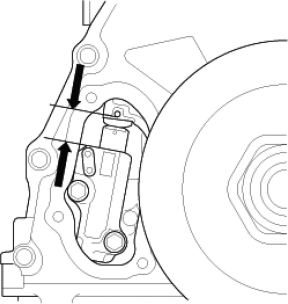

①测量凸轮链条自动张紧器杆的长度。

凸轮链条自动张紧器杆长度使用极限：26.6mm。

②如果长度大于使用极限，更换凸轮链条。更换时，检查曲轴链轮的齿、VTC执行器和排气凸轮轴链轮是否磨损或损坏。如果任一磨损或损坏，若有必要，进行更换。

③检查凸轮链条自动张紧器的油道是否堵塞。如果凸轮链条自动张紧器堵塞，将其更换，如图10-254。

图10-254

（3）安装所有拆下零件。

按照与拆卸相反的顺序安装零件。

（二）凸轮链条拆卸和安装

1.拆卸。

注意：使凸轮轴链条远离磁场。

（1）拆卸右前轮。

（2）拆卸发动机底盖。

（3）检查凸轮轴正时。

（4）拆卸VTC 机油控制电磁阀。

（5）拆卸摇臂机油控制阀。

（6）拆卸曲轴皮带轮。

（7）支撑发动机。

在油底壳下放置一个千斤顶和木块，以举升和支撑发动机。

（8）拆卸发动机侧支座。

注意：不要拆下紧固发动机侧支座和发动机侧支座托架的螺栓。如果拆下了螺栓，则必须将发动机侧支座作为总成予以更换。

（9）拆卸凸轮轴链条箱。

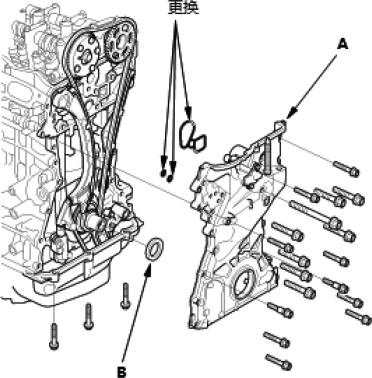

拆下凸轮轴链条箱（如图10-255中A）和隔垫（如图10-255中B）。

图10-255

（10）松松地安装曲轴皮带轮。

（11）拆卸凸轮链条自动张紧器。

注意：拆下凸轮链条自动张紧器前，安装销。

（12）拆卸曲轴皮带轮。

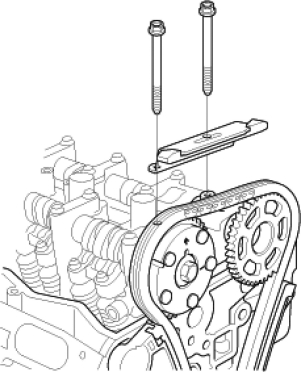

（13）拆卸凸轮轴链条导板（如图10-256）。

图10-256

（14）拆卸凸轮轴链条。

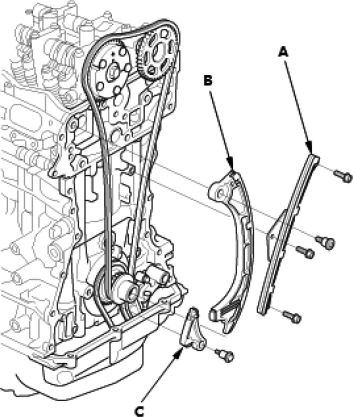

①拆下凸轮轴链条导板（如图10-257中A）、凸轮轴链条张紧器臂（如图10-257中B）和凸轮轴链条张紧器子臂（如图10-257中C）。

②拆下凸轮轴链条。

图10-257

2.安装

注意：使凸轮轴链条远离磁场。执行该程序前，逆时针转动 VTC 作动器，检查并确认 VTC 作动器锁止。如果未锁止，顺时针转动 VTC 作动器直至停止，然后重新检查。如果仍然未锁止，更换 VTC 作动器。

（1）设置1号活塞在上止点位置。

①使曲轴在上止点（TDC）位置。对齐曲轴链轮的TDC标记（如图10-258中A）和发动机体的标记（如图10-258中B）。

图10-258(www.daowen.com)

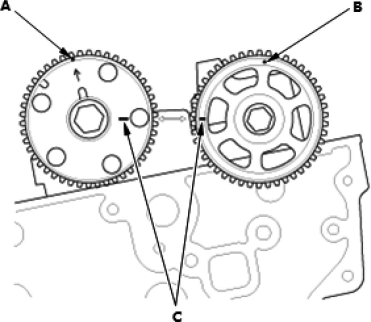

②使凸轮轴在上止点（TDC）位置。VTC 执行器上的冲孔标记（如图10-259中A）和排气凸轮轴链轮上的冲孔标记（如图10-259中B）应该在上部。对齐 VTC 执行器和排气凸轮轴链轮上的TDC记号（如图10-259中C）。

图10-259

（2）安装凸轮轴链条。

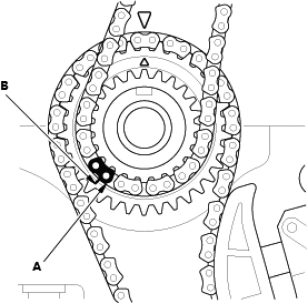

①将凸轮轴链条安装在曲轴链轮上，使涂色的链节（如图10-260中A）与曲轴链轮上的标记（如图10-260中B）对准。

图10-260

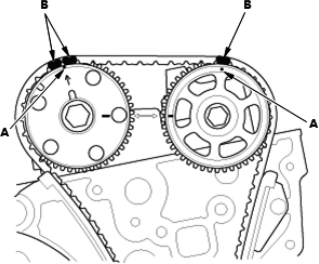

②将凸轮轴链条安装在VTC作动器和排气凸轮轴链轮上，使冲印标记（如图10-261中A）与两个涂色的链节（如图10-261中B）的中心对准。

图10-261

（3）安装凸轮轴链条导板。

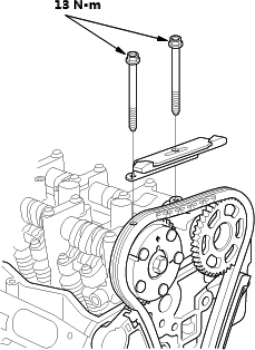

注意：将新的发动机机油涂抹到凸轮轴支架螺栓的螺纹上，如图10-262。

图10-262

（4）安装凸轮轴链条导板（如图10-263中A）和张紧器臂。

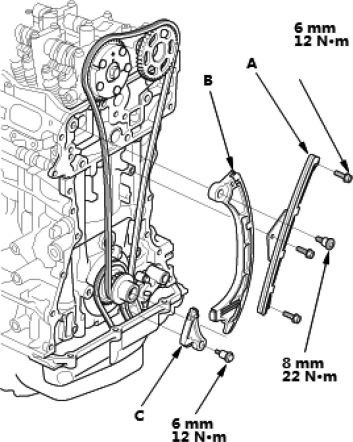

安装凸轮轴链条导板（如图10-263中A）、凸轮轴链条张紧器臂（如图10-263中B）和凸轮轴链条张紧器子臂（如图10-263中C）。

图10-263

（5）安装凸轮链条自动张紧器。

注意：安装凸轮链条自动张紧器后，拆下销。

（6）安装凸轮链条箱。

①检查皮带轮端曲轴油封是否损坏。如果油封损坏，更换皮带轮端曲轴油封。

②在发动机缸体、凸轮链条箱的油底壳接合面和螺栓孔的内螺纹上涂抹密封胶。

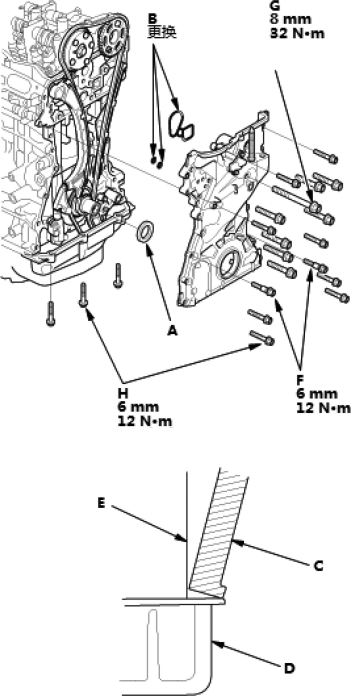

③安装隔垫（如图10-264中A），然后在链条箱上安装新的O形圈（如图10-264中B）。将凸轮链条箱（如图10-264中C）的边缘放到油底壳（如图10-264中D）的边缘，然后安装发动机气缸体（如图10-264中E）上的凸轮链条箱。

注意：安装凸轮链条箱时，不要将下表面倾斜到油底壳安装面上。

图10-264

④松松地安装定位螺栓（如图10-264中F），然后拧紧8 mm螺栓（如图10-264中G），6 mm 螺栓（如图10-264中H）。

⑤拧紧定位螺栓。

⑥清除曲轴上多余的油脂，检查并确认皮带轮和曲轴油封唇口没有变形。

⑦清除油底壳和凸轮链条箱结合面的多余的密封胶。

（7）安装发动机侧支座。

（8）安装曲轴皮带轮。

（9）安装摇臂机油控制阀。

（10）安装VTC 机油控制电磁阀。

（11）安装气缸盖罩。

（12）安装发动机底盖。

（13）安装右前轮。

3.检查凸轮轴正时

①转动曲轴，1号位置在上止点位置（TDC）；使曲轴皮带轮上的白色标记（如图10-265中A）与指针（如图10-265中B）对齐。

图10-265

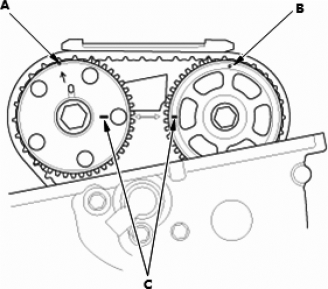

②1号活塞在上止点（TDC）位置，检查 VTC执行器上的冲孔标记（如图10-266中A）和排气凸轮轴链轮上的冲孔标记（如图10-266中B），应该在上部。

③检查VTC执行器和排气凸轮轴链轮上的TDC记号（如图10-266中C），标记应对齐。如果记号没有对齐，拆下凸轮链条并重新正确安装凸轮链条。

图10-266
