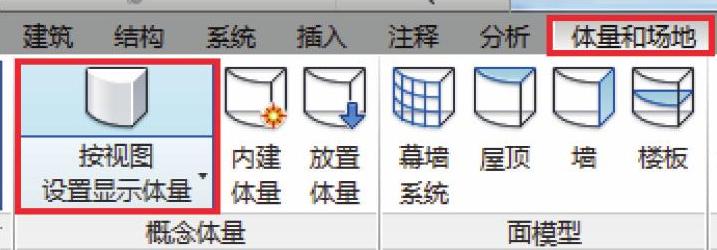

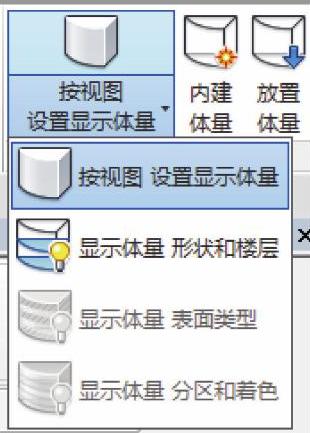

1）在项目环境下，“内建体量”命令放在“体量和场地”选项卡下的“概念体量”面板中。面板中的“放置体量”是放置可载入的样板为体量或自适应构件样板创建的体量。注意：软件默认的是“按视图设置显示体量”，直接单击“按视图设置显示体量”或者单击其倒三角箭头，如图2-36所示。在下拉列表框再单击“显示体量 形状和楼层”，就可以将体量显示出来，如图2-37所示。

图2-36

图2-37

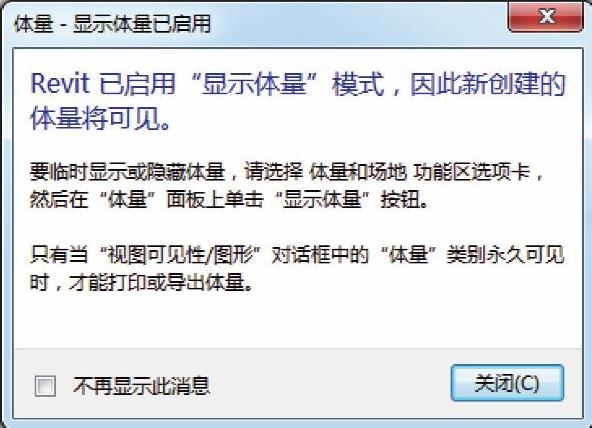

2）执行“体量和场地”选项卡中的“内建体量”命令，软件会弹出“体量-显示体量已启用”对话框，单击“关闭”按钮，如图2-38所示。然后在“名称”对话框中输入该体量的名称，输入后单击“确定”按钮，如图2-39所示。

图2-38

图2-39

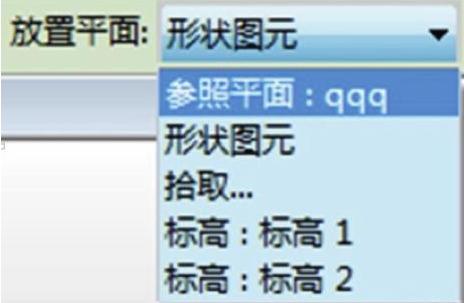

3）此时，切换到三维视图，内建体量环境下没有概念体量环境中的三维标高以及两个相交的中心参照平面，但形状的生成方式与概念体量环境中的是一样的，绘制时，可以在选项栏上选择“放置平面”，默认状态有“标高：标高1”“标高：标高2”和“拾取”，如图2-40所示。当在下拉列表中选择某状态以后，绘图区域的工作平面会以蓝色、高亮的线条显示。这里需要注意两点，一是自行绘制的参照平面定义了名称才会显示在下拉列表选项里；二是有形状图元可以选的前提是在这之前定义过绘制时的工作平面为形状表面。(www.daowen.com)

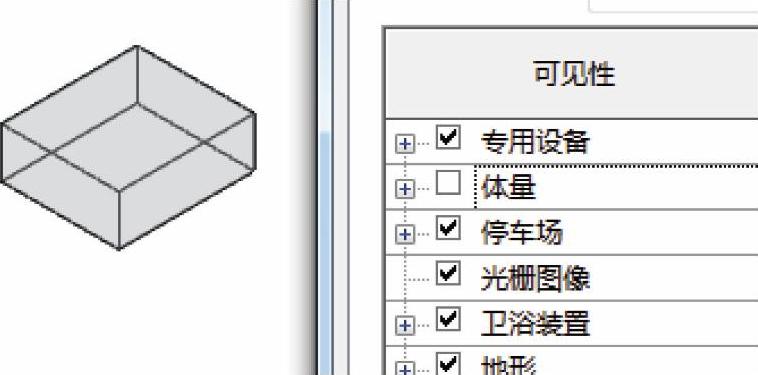

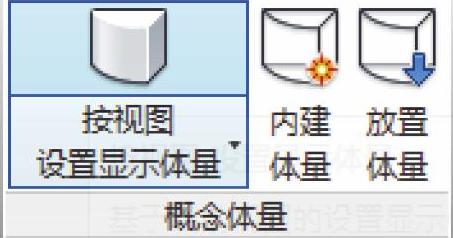

4）在内建体量环境下，使用模型线绘制一个矩形，并单击“创建形状”，生成一个长方体。再单击“完成体量”。打开当前视图的可见性设置（快捷键＜VV＞），看到的是“三维视图：{三维}的可见性/图形替换”对话框中关闭了“体量”的显示设置，如图2-41所示，但是该体量图元在视图中仍然是可见的。所以，体量可见性主要由选项卡的显隐按钮来控制，如图2-42所示。

图2-40

图2-41

图2-42

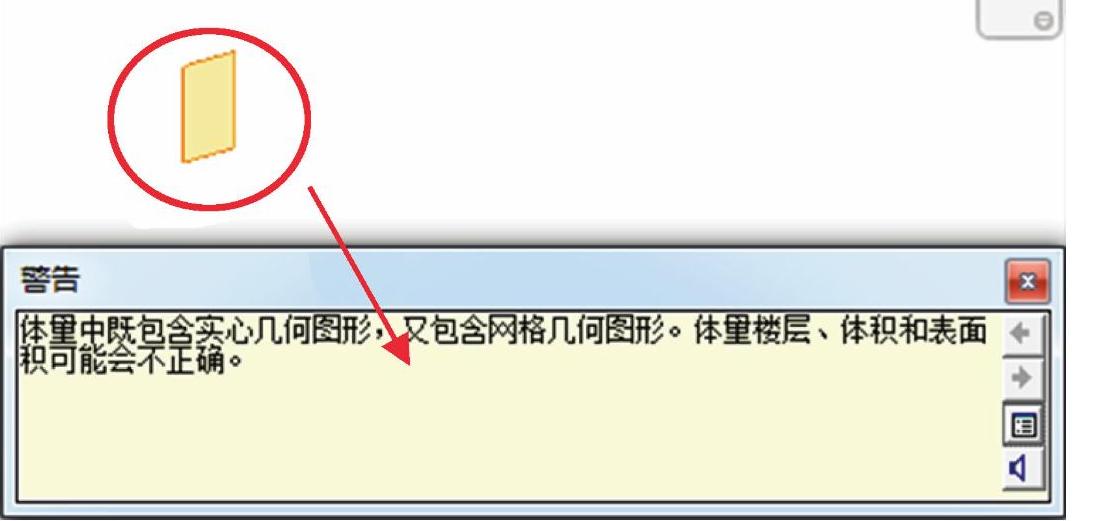

注意：绘制内建体量模型时，如果有单片的面或多余的线条，会出现警告消息，如图2-43所示。内建体量不能保存为族，但是可以用上一节的方法，保存为组供其他项目使用。

图2-43
