（一）主要生产厂家及其产品规格型号

我国压实机械制造行业发展迅速，特别是近10年来，通过技术引进和技术改造，加快了新产品的研究和开发，一系列具有国际先进水平的现代压实机械相继问世。

目前，我国已拥有徐州工程机械制造厂、洛阳建筑机械厂、福建三明重型机器厂、湖南江麓浩利工程机械有限公司、三一重工股份有限公司、山东山推工程机械股份有限公司、陕西中大机械集团有限责任公司等50多家压实机械生产制造企业。国内已形成徐州工程机械集团公司、中国一拖（洛建）工程公司、厦门三明重工、常林股份有限公司、江阴柳工道路机械有限公司等为主的50多家压路机制造企业，能够生产手扶、拖式和自行式等系列产品，基本上满足了国内需要，并有一定的出口能力。

徐州工程机械制造厂是徐州工程机械集团有限公司的核心企业之一，也是我国最大的压实机械制造企业和出口基地，其压路机的年产量已达3000多台。

洛阳建筑机械厂是我国最早生产制造压路机的厂家，近期为配合西部开发推出了“西北王”压路机系列产品，该系列产品融国际先进技术和“洛建”创新成果于一体，特别适合在沙漠等恶劣自然气候条件下压实施工作业。

三一重工股份有限公司是我国工程机械行业的后起之秀，该公司近年生产制造的“三一”系列压路机，集世界先进技术于一体，其主要元件均选用世界著名品牌，是国内惟一采用计算机控制的流水装配线生产的现代压实机械。

据统计，我国压路机的年产量已达6000台左右，约占世界压路机总产量的10%，已成为压路机的生产大国。

近年来，随着国民经济持续稳定地增长，国家进一步加大了对中、西部基础设施投资的力度。以公路建设为重点的交通基础设施的建设，为我国压实机械的生产开辟了巨大的潜在市场。为了提高市场的竞争力和占有率，我国压实机械制造行业已加快现代化的进程，各生产企业正在不断更新自身的系列产品，压路机的技术性能不断完善和提高，其设计和制造技术已接近或达到国际先进水平。国产压路机除基本满足国内市场需要外，部分产品还远销包括美国、加拿大、英国、意大利和日本等工业发达国家在内的80多个国家和地区，其出口数量正在逐年增长。

国内主要压路机厂家及其主要产品型号见表1-10。

表1-10 国内主要压路机厂家及其主要产品型号

（续）

（二）压路机主要性能参数及使用特点

1.静作用压路机规格及性能参数

以XG618/211J（3YJ18/21）型压路机（图1-22）为例。

图1-22 XG618/211J（3YJ18/21）型压路机

1）适用范围：公路、铁路、堤坝、机场以及各种土方工程基础的压实作业。

2）主要特点：

①柴油机选用玉柴发动机YC6108，匹配合理、性能稳定。

②压路机结构新颖，外观流畅。采用铰接式机架，流线型发动机外罩、带有滚翻保护架、宽敞驾驶室。液压转向系统操作轻捷，转弯半径小。

③离合器为先进的东风汽车离合器，传递转矩大。操纵控制采用气助力，减少了操作力，系统安全可靠。

④主离合器和制动系统采用气动控制，使操纵更加轻便灵活，安全可靠。

⑤两套独立的制动系统保证了行驶时的安全可靠性。

⑥驱动系统主要由变速器、倒顺减速器和驱动桥组成，简化变速器结构，提高零部件可靠性、通用性，维修方便。

3）主要性能参数。XG618/211J（3YJ18/21）型压路机性能参数见表1-11。

表1-11 XG618/211J（3YJ18/21）型压路机性能参数

（续）

2.振动压路机规格及性能参数

（1）XS100、XS120、XS140型单钢轮振动压路机

1）适用范围。XS100、XS120、XS140三种型号的单钢轮振动压路机如图1-23所示，该振动压路机是一种中型全液压振动压路机，主要用于基础层及次基础层的压实作业，是中等级公路、城市道路、停车场、工业建筑及民用建筑工地理想的压实设备。

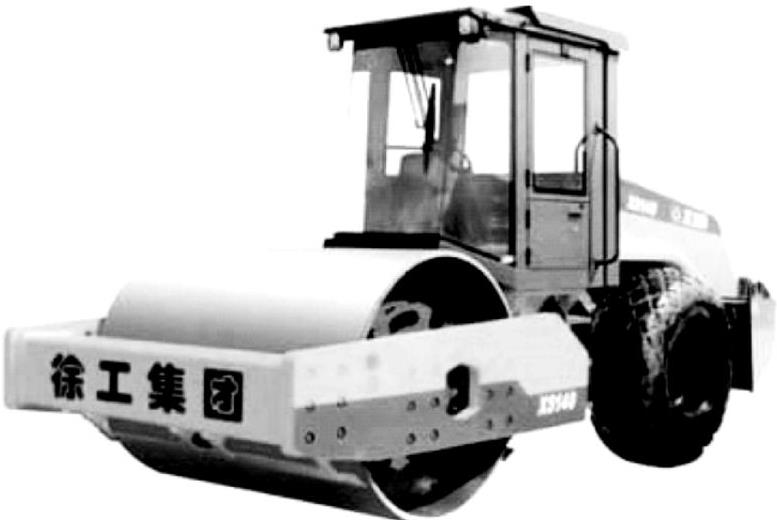

图1-23 XS100、XS120、XS140型单钢轮振动压路机

2）使用特点。XS100、XS120、XS140型单钢轮型振动压路机主要元件及系统全部国际化配套，具有两档无级变速闭式液压驱动系统，双频双幅闭式液压振动系统、密实度在线检测、全封闭空调驾驶室、翻滚及落物防护装置、符合人机工程学原理的操纵系统、悬浮式座椅、液压铰接转向、流线型外观造型等结构及性能特点。徐工三种型号单钢轮振动压路机主要性能参数见表1-12。

表1-12 三种型号单钢轮振动压路机主要性能参数

（2）山东临工工程机械有限公司LGS818系列振动压路机

1）适用范围。LGS818系列振动压路机是铰接、自行式振动压路机，如图1-24所示，该振动压路机具有较大的激振力和静线压力，压实效果好、影响深度大、生产效率高。适用于大型工程项目中对各种非黏性土壤、卵石、爆破岩石等基础层和次基础层的压实作业，不适于面层的压实作业。广泛应用于公路路基、铁路路堤、建筑物基础、机场跑道、港口、堤坝等的压实作业。

图1-24 LGS818系列振动压路机

2）主要特点：

①配备发动机为D6114直立水冷、四冲程、增压柴油机。

②传动系统配置采用三轴同步机械式变速器和电液控制动力换档变速器，三轴同步机械式变速器换档方便可靠，电液控制动力换档变速器，换档方便准确。

③离合器操纵采用气助力方式，操作轻便。

④选用低压宽基装载机的轮胎，可获得较大的附着力。

⑤振动系统选用定量柱塞振动泵和振动马达，确保振动液压系统的可靠性。

⑥采用十字轴铰接前后车架，全液压转向，转向半径小，操作轻便灵活。

⑦制动系统。行车制动系统采用气顶液、钳盘式制动；驻车制动系统采用机械操纵制动，安全可靠。

⑧全封闭驾驶室并装有空调，宽敞明亮，视野广阔，操作舒适。

⑨此系列压路机的振动工作模式有两种，分别为低频率大振幅和高频率小振幅，激振力大，影响深度大，生产效率高。

⑩采用三级减振，为驾驶操作人员提供了舒适的工作条件。

3）主要性能参数。LGS818系列振动压路机的主要性能参数见表1-13。

表1-13 LGS818系列振动压路机的主要性能参数

（续）

（3）中国一拖洛阳（洛建）工程公司YZ1803型单钢轮压路机

1）底盘特点。YZ1803型单钢轮压路机如图1-25所示，该压路机采用机械驱动、液压振动、铰接转向，整机机动灵活，具有可靠的性能和最佳的功能价格比；手制动和脚制动两套制动系统，可保证机器的安全性和可靠性。

图1-25 YZ1803型单钢轮压路机

2）动力装置特点。该压路机采用玉柴工程机械有限公司YC6108ZGB发动机作为动力源，性能可靠；机器罩壳可通过手摇泵方便开启和落下，使整个传动系统完全处于可触及的范围，提供了最佳的维修及保养空间。

3）操控装置的特点。该机采用优良的控制方式：变速和换向采用电、气、液控制方式，可自由升降调节的仪表台、转向盘控制方式。

此外，整机呈流线型造型，加上豪华的驾驶室设计，给人以美好的视觉享受。中国一拖洛阳（洛建）工程公司YZ1803型单钢轮压路机性能参数见表1-14。

表1-14 YZ1803型单钢轮压路机性能参数

（4）中国一拖洛阳（洛建）工程公司YZC12GS型双钢轮振动压路机

1）适用范围。YZC12GS型双钢轮振动压路机如图1-26所示。该产品是按照国外先进技术并选用国内优质关键零部件而生产的机械驱动液压振动压路机。该机为重型双钢轮串联式振动压路机，适合于压实道路沥青混凝土、砂石混合料和干硬性水泥混凝土，是公路、市政道路、停车场和工业场碾压平整的通用施工设备。

图1-26 YZC12GS型双钢轮振动压路机

2）主要特点：

①采用康明斯4BT3.9-C80型增压型发动机，功率大、起动性能好；机械行走传动、液压振动、液压转向，具有可靠的性能和最佳的功能/价格比。

②改进型动力变速器，传递功率大、结构合理、质量可靠。

③前后独立电控洒水，喷洒水呈雾化，洒水效果好。

④铰接转向架采用四点支承轴承形式，结构先进、性能优越。

⑤驾驶室内宽敞舒适，设有双驾驶员座椅和双转向盘。

YZC12GS型双钢轮振动压路机的性能参数见表1-15。

表1-15 YZ12GS型双钢轮振动压路机的性能参数

（5）中国一拖洛阳（洛建）工程公司YZ7G型振动压路机

1）适用范围。YZ7G型振动压路机为自行式铰接转向振动压路机，如图1-27所示，适用于公路建设、停车场、及工业性场院及其他受限制区域的压实，更以其具有的宽振动轮（1.7m）和适宜的压实速度（15km/h）所形成的巨大生产能力，非常适宜于大型沥青碾压和道路的修铺工作，是道班配置的理想设备。

2）主要特点：

①机械驱动、液压振动、铰接转向、驾驶室宽敞舒适、视野开阔。整机机动灵活，具有可靠的性能和最佳的性价比。

②手制动和脚制动两套制动系统，保证机器的安全性和可靠性。

③采用优质可靠的上海内燃机公司495 AY型发动机，功率储备大、性能可靠、质量稳定、油耗低，使用维修方便。

④变速器置于后部，完全开启的发动机罩，提供了最佳的维修及保养空间。

⑤前后轮电控洒水，方便快捷。

图1-27 YZ7G型振动压路机

YZ7G型单钢轮压路机性能参数见表1-16。

表1-16 YZ7G型单钢轮压路机性能参数

（6）中国一拖洛阳（洛建）工程公司HDD630B型全液压双钢轮振动压路机HDD630B型振动压路机采用日本久保田KUBOTA型柴油机，功率储备大、性能可靠、油耗低、噪声低，符合欧Ⅱ排放标准；全液压双轮驱动、双轮振动；全液压中央铰接转向，无级变速，设有紧急停车按钮，保证行车安全；采用美国SAUER-SUNDSTR-AND行走泵、法国POCLAIN行走马达和德国CENTA连轴器等原装进口元件。

HDD630B型全液压双钢轮振动压路机如图1-28所示，其主要性能参数见表1-17。

图1-28 HDD630B型全液压双钢轮振动压路机

表1-17 HDD630B型全液压双钢轮振动压路机的主要性能参数

（续）

3.冲击式压路机规格及性能参数

冲击式压路机所使用的冲击压实技术是一种用非圆形、大功率、连续滚动冲击压实路面、路基的技术，用冲击式压路机进行断裂、稳固，代表了此项技术新的发展方向。由于使用冲击式压路机进行水泥路面断裂、稳固施工可不中断交通，而且造价小、速度快、效果好，近几年来在国内得到广泛应用。郑州宇通重工有限公司在京沪高速施工中应用效果良好，经检验完全达到技术要求。从使用来看，压实填方，软基地段路面沉降较大，在挖方地段沉降较小。随着冲击式压路机的不断完善，必然会在路基路面施工中担当起更加重要的角色。

（1）厦门夏工机械股份有限公司XG63213C型冲压式压路机 以XG63213C型冲压式压路机为例。该冲击式压路机外形如图1-10所示。

1）适用范围。XG63213C型冲击式压路机是一种新型的工程机械，主要应用于高标准、高填方深度的基础压实施工。由于高强度、大质量的压实轮在滚动行驶时，产生强夯、振击的功能，能大幅度提高基础的承载能力、稳定性和密实度。因此该设备适用于压实碎石，特别适用于填方压实、煤场压实、干旱地区黄土、湿陷性黄土、大孔隙土等的压实施工；还适用于铁路、公路基础土方的压实施工，对机场跑道，水力发电站大坝、港口市政广场、矿山矿石场等高填方深度的压实作业效果尤为明显。

2）主要特点：

①工作原理新颖。冲击式压路机的冲击轮外型是由三条非圆凸轮曲线构成。在牵引车拖动冲击轮作滚动时，其重心会上下交替变化，产生的强大冲击夯实力作用于地基，从而快速、高效地压实基础。

②设计技术先进。冲击轮外型曲线经理论计算与计算机仿真设计，使其对基础的冲击效果最佳。

③结构可靠。该机结构能承受32kJ冲击力工作，各部件均有可靠的防松措施，保证了结构强度。结构上设计了三级减振机构，减少了对各机构的冲击力。

④压实度高，影响深度大。非圆柱表面的压实轮在滚动行驶时，由于质心的交替变化，对地面产生强大的冲击能，具有强夯、振击之工效。各项指标均能达到路基标准要求，且影响深度可达1m以上。

⑤沉降量大，生产效率高。在压实作业时，冲击轮产生强大的冲击力，使得沉降量改变相当大，是常规压路机无法达到的。该机工作速度比常规压路机高2～4倍。

3）主要性能参数。XG63213C型冲压式压路机的性能参数见表1-18。

表1-18 XG63213C型冲压式压路机的性能参数

（续）

（2）XG63214C（4YCT32）型压路机（冲击式压路机）

1）适用范围：XG63214C型破碎压路机（图1-29）所示，是一种新型的工程机械，主要用于硬质路面的维修、改造施工，具有广阔的开发应用前景。

2）主要特点：

①施工过程简单、高效。XG63214C型破碎压路机外形是由四条非圆凸轮曲线构成，在硬质路面的维修、改造施工时，其重心将上下变化，产生的强大冲击力可以把硬质路面破碎成网块状，并把块状片直接压入、加强路基，大大缩短工期，减少工程费用。其破碎能力、夯实能力和工作效率优于其他工程机械。

图1-29 XG63214C型冲压式破碎压路机

②设计技术先进。冲击轮外形曲线经理论计算与计算机仿真设计，使其对硬质路面的冲击效果最佳，结构可靠。XG63214C型破碎压实机采用框架包容冲击轮的结构，在硬质路面施工时，可以承受更大的冲击反作用力。同时，设计的两级缓冲机构大大减小了施工中对机架的冲击反作用力。

③适用范围广。XG63214C型破碎压路机能大大提高各种工程的路基的施工效率和压实质量。能大幅度提高基础的承载能力、稳定性和密实度。特别适用于硬质公路路面损坏的修复及改造。也适用于高标准要求的硬质层破碎、压实工作。(www.daowen.com)

XG63214C型冲压式压路机性能参数见表1-19。

表1-19 XG63214C型冲压式压路机性能参数

4.山东常林股份有限公司YZ14HD型全液压羊足碾振动压路机

YZ14HD型全液压羊足碾振动压路机如图1-30所示，其主要特点如下：

发动机选用康明斯6BT5.9型柴油机，额定功率110kW，额定转速2200r/min。

采用全液压双轮驱动，前进、后退三个速度档，且各档均采用无级变速，机动性好，爬坡能力大。

采用钢轮振动，振动特性为双频双幅，激振力大，影响深度深，生产效率高。

采用铰接式车架，全液压转向，整机机动、灵活；闭式液压系统选用高性能、高可靠性的进口柱塞泵、柱塞马达，确保整机的使用性能和寿命；行车速度切换、振动等采用电控方式，使操纵轻松、简便、舒适；全封闭钢结构驾驶室，宽敞明亮，视野广阔，其性能参数见表1-20。

图1-30 YZ14HD型全液压羊足碾振动压路机

表1-20 YZ14HD型全液压羊足碾振动压路机性能参数

5.中国龙工控股有限公司LG520K型羊足碾振动压路机

（1）适用范围。LG520K型羊足碾振动压路机如（图1-31）是一种超重型、机械传动的自行式振动压路机，常用于路基或基坑回填土的底层压实，特别是对含水量较大、粒度大小不等的黏性土及其结块、爆破岩石填方压实等效果较好，适用于黏性土质多的地方。

（2）主要特点LG520K型羊足碾振动压路机有以下一些特点：

1）机械驱动、液压振动、液压转向。

2）采用进口的力士乐振动泵、转向泵、振动马达。

3）采用杭齿的三档电控变速器。

4）机器工作具有高可靠性。

5）具有手制动和脚制动两套制动系统，保证机器的安全性。

6）驾驶室宽敞舒适，采用科学的减振系统。

7）配装优质空调、收音机等。

8）压实轮带有凸块，凸块上焊有装载机斗齿材料的耐磨衬板，经久耐用且振动轮动压力大。

LG520K型羊足碾振动压路机性能参数见表1-21。

图1-31 LG520K型羊足碾振动压路机

表1-21 LG520K型羊足碾振动压路机性能参数

6.中国一拖洛阳（洛建）工程公司YSZ07B型手扶振动压路机

YSZ07B型手扶振动压路机是YSZ06B型基础上的改型产品，如图1-32所示。

图1-32 YSZ07B型手扶振动压路机

该手扶压路机设有手拉起动装置，使用方便，压实效果好。采用原装本田（Honda）GX270型汽油机，起动与排放性能好；发动机安装在机身内，左侧能贴边压实，前方不碰墙；双钢轮机械驱动，双钢轮振动。

（1）适用范围 该机是小型双钢轮手扶振动压路机，该产品主要用于路面压实。适用于各种道路修补和高速公路路肩回填土、人行道、停车场、体育场和花园草坪的碾压工作以及市政建设、水利、机场、等工程建设施工；尤其适合于压实管道和排水沟槽等狭窄场地的压实作业。

（2）主要特点

1）机械全轮行走传动，具有较大的爬坡能力。

2）整机结构紧凑，体积小，可用于狭窄场地压实作业。

3）设有导向轮和操纵杆，转向省力。

4）配备进口本田汽油机，节能、环保、排放少。

5）结构简单灵活、运转可靠、操作维护方便。

YSZ07B型手扶振动压路机性能参数见表1-22。

表1-22 YSZ07B型手扶振动压路机性能参数

（三）夯实机主要性能参数及使用特点

1.瑞典戴纳派克LT600型内燃式冲击夯

图1-33 瑞典戴纳派克LT600型内燃式冲击夯

瑞典戴纳派克LT600型内燃式冲击夯如图1-33所示。该冲击夯选用本田（Honda）公司特别设计的专用四冲程汽油发动机。

其动力传递途径及过程为：由发动机经离心式离合器、齿轮、曲轴机构、连杆、导向活塞、双弹簧装置、弹簧缸体后到达冲击底板上，当加速时，离合器啮合。

该夯实机具有以下性能和优点：一是环保节能、起动容易，且具有极佳的耐久性；从作业效率上看该机实现了跳跃振幅大和高振动频率的有机结合，使其在粘土和砂土上的冲击压实工作效率更高；其次，LT600型内燃式冲击夯采用全新的扶手减振设计，令操作更平稳，使操作人员长时间操作也不会疲劳，大冲击底板采用塑胶材料制造，外包6mm厚高强度耐磨钢板，噪声低且经久耐用，不会发生折断及变形；其三，LT600型内燃式冲击夯通过采用优秀的滤清系统，延长发动机的寿命，使保养更容易，成本更低；其四，该机动力传动系统采用直接传动设计，发动机动力通过齿轮直接传递给冲击底板，无动力损耗，避免了传动带传动易引起的故障，另外，振动机构采用油浴式润滑，部件寿命更长。

瑞典戴纳派克LT600型内燃式冲击夯的性能参数见表1-23。

表1-23 戴纳派克LT600型内燃式冲击夯的性能参数

2.德国威克BS50/60/70-2i混油冲击夯

德国威克BS系列混油冲击夯如图1-34所示，该机采用一个独特并拥有专利的自动混油系统，可防止火花塞被淹和积炭，从而提供可靠的性能。这种自动混油的方式给操作人员带来极大方便。由于使用120∶1较低的燃油/润滑油比，单缸润滑油可连续使用达65h，提供更和平及更清洁的运行时间。低油量自动关闭装置防止冲击夯在缺乏润滑油的情况下运行，确保机器不受损害。

图1-34 德国威克BS系列混油冲击夯

BS系列混油冲击夯以威克独有的WM80型发动机作为动力，该发动机是市面上唯一专门为冲击夯研制的二冲程发动机，同时符合美国环保局及欧洲废气排放标准。拥有专利技术的通气式化油器从燃油管抽出空气使发动机容易起动；一体化的燃油阀和节气门控制杆除提供了简单的操作，并通过排除燃油管中的空气，使起动更容易。

为了改善发动机的使用寿命和可靠性，采用独特的三重空气过滤系统为发动机提供了几乎是无尘的工作环境。当空气滤清器需要作出更换时，提示装置会提醒操作人员更换。

导向手柄提供了一个高技术含量及内置的减振系统，此系统能有效地降低操作人员的“手-臂振动”（HAV），并大大提高操作人员的舒适。

如果机器在怠速时间过长，自动关闭装置将关闭发动机，从而减低废气排放和积炭。

坚固的冲击夯是针对在狭窄区域中对带粘性的、混合的、粒状的泥土压实而设计的。

德国威克内燃式冲击夯的性能参数见表1-24。

表1-24 德国威克内燃式冲击夯的性能参数

（续）

3.本田GB600型冲击夯（上海产）

上海产本田GB600型冲击夯如图1-35所示。该机选用本田或罗宾发动机，如果机器在怠速下运行时间较长，发动机的自动关闭装置将会关闭发动机，从而减少废气排放和积炭现象；润滑油和汽油分开加，方便使用。本田GB600型冲击夯坚固的冲击夯是针对在狭窄区域中对带黏性的、混合的、粒状的泥土压实而设计的；适用于路基工程平整、道路维修及柏油路面小修补的夯实平整和混凝土地面、路面的振动夯实，能自动调速行走，也可以原地夯实，操作简单自如，工作效率高。

本田GB600型冲击夯性能参数见表1-25。

表1-25 GB600型冲击夯性能参数

注：1马力=735.5W。

图1-35 本田GB600型冲击夯（上海产）

4.徐州工程机械制造集团CR60/80型振动冲击夯

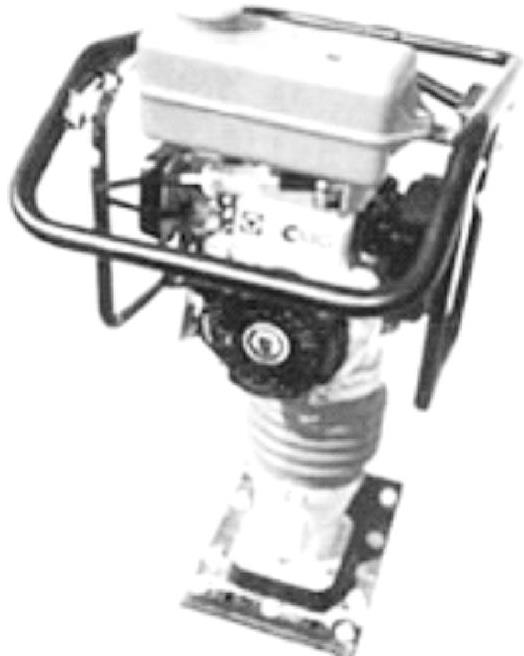

CR60/80型振动冲击夯如图1-36所示，配装进口日本原装发动机，采用直连式结构，使得发动机功率能够最大效率地传递到夯板上；优良的减振设计、操纵更加舒适。该机造型美观、操纵舒适、结构合理、维修方便，是狭窄地带和小面积土方压实必不可少的夯实设备。一般经过2～3遍的压实作业即可达到理想的压实效果。

CR60/80型振动冲击夯适用于压实砂土、粘土、三合土、砂砾以及沥青混合料。常用于建筑工程、水利工程、道路工程等各类地基基础的夯实作业，尤其适用于大型压实机械无法工作的小沟槽、坑穴、墙边、屋角等处的压实。

图1-36 徐工CR60/80型振动冲击夯

CR60/80型振动冲击夯主要性能参数见表1-26。

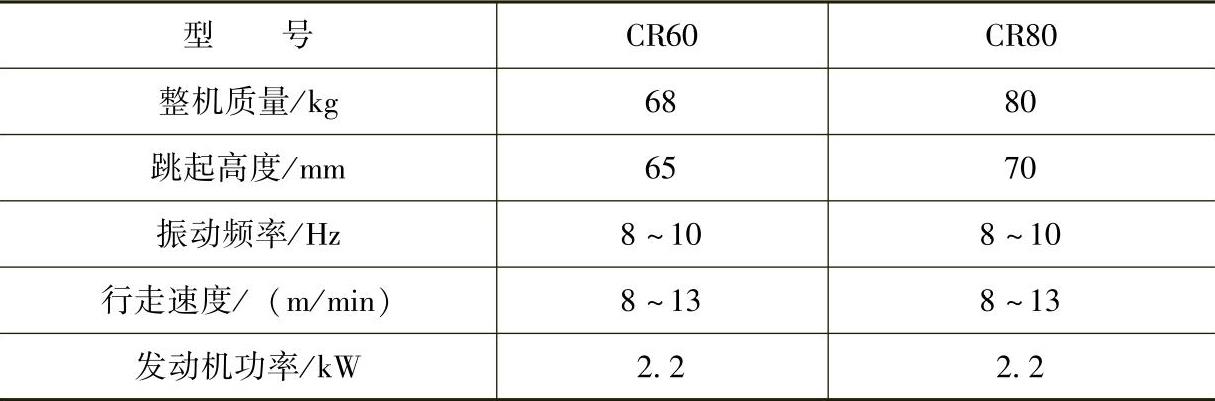

表1-26 CR60/80型振动冲击夯主要性能参数

5.瑞典戴纳派克LF3820型内燃式单向平板夯

瑞典戴纳派克LF3820型内燃式单向平板夯如图1-37所示。该机配备性能优良的本田GX160（4.0kW）发动机，采用坚固、耐磨、韧性的铸钢底板，具有高强度和高耐冲击性；而且底板平整圆滑，工作时底板具有自动清理功能，防止砂土堆积附着，确保沥青表面压实后不留痕迹；具备大容量分体式水箱，自动洒水，在夯实沥青时可使底板不粘沥青和粘屑；作业时振动力大，前进速度快，爬坡能力更强，运行更平稳，具有较高的工作效率；采用全密封的传动带护罩，完全符合欧洲CE安全标准；符合人体工程学的减振扶手，保证操作者长时间工作也不会疲劳；另外具有标准配置的行走轮，使移动转场更方便。

图1-37 戴纳派克LF3820型内燃式单向平板夯

瑞典戴纳派克LF3820型内燃式单向平板夯性能参数如表1-27所示。

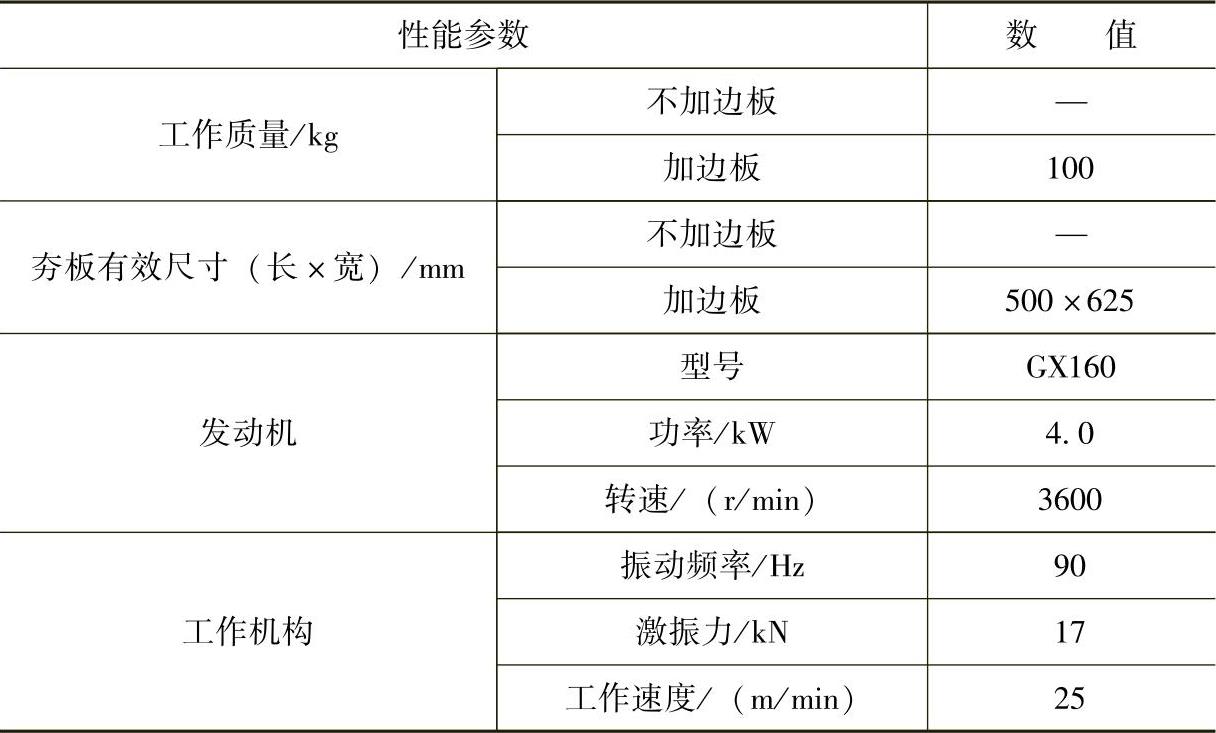

表1-27 戴纳派克LF3820型内燃式单向平板夯性能参数

6.本田HZR-96型平板振动夯实机

本田HZR-96型平板振动夯实机如图1-38所示，主要性能参数见表1-28。

表1-28 本田HZR-96型平板振动夯实机主要性能参数

图1-38 本田HZR-96型平板振动夯实机

（四）捣固器（振捣器）主要性能参数

1.德国威克BH23型内燃捣固器

德国威克BH23型内燃捣固器如图1-39所示，是一种手提式直动捣固镐，包括扶手、汽油机、离合器组件、传动装置、外部联接组件、减振装置和捣固装置。捣固装置包括镐体、镐头和安装在镐体内的偏心振动体。镐体由上筒体和下筒体组合而成。上述构件的组装方式为：扶手和汽油机安装在外部联接组件上，离合器组件与汽油机和传动装置联接，传动装置与偏心振动体设置的过渡接头相连，减振装置套装在传动装置上，且其上端与外部联接组件联接，上筒体与减振装置的下端相连，下筒体与镐头相连。工作机构由功率强劲、工作可靠的威克公司生产的二冲程汽油发动机驱动，故无需外部能源。其动力传递从发动机经过离心式离合器、曲柄机构和气垫冲击装置到所使用的工具。

图1-39 德国威克BH23型内燃捣固

采用特殊的隔振保护外壳，有效隔离振动面，配合整体化的操作手柄，能保证捣固器平稳地工作。

捣固器防护罩也可起到阻止热辐射、降低噪声音的保护作用，并可遮挡住操作工人，防止无意中与运转着的动力源或相应的机件相接触。

威克公司开发的该系列捣固器的驱动和冲击装置，结构简单合理，其动力和冲击结构结合在一起，具有上佳的性能和完善的质量，数代威克（WACKER）的产品都已具有这样的特性，已经历了许多年的实践考验。

德国威克BH23型内燃捣固器（振捣器）性能参数见表1-

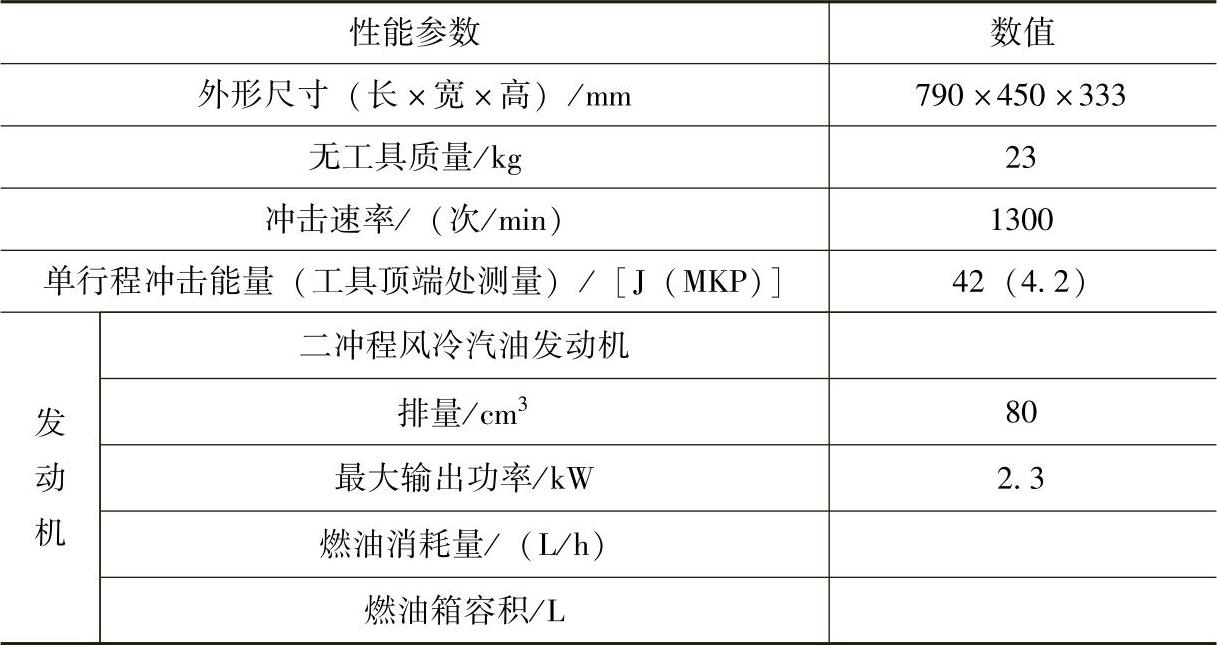

表1-29 BH23型内燃捣固器（振捣器）性能参数

2.宁波YZHD型液压捣固器

YZHD型液压捣固器如图1-40所示，是浙江省宁波生产的一种新型手持式铁路道床捣固工具，体积小、质量轻、机动灵活、激振力大、下插省力、捣固效果好、使用安全。适用于铁路正线和道岔区段的碎石道床捣固，尤其适合道岔区段的道床捣固作业。更换钎杆后也可用于混凝土构件、路面、冻土、冰块等破碎作业。

图1-40 YZHD型液压捣固器

YZHD型液压捣固器动力源采用专用移动式液压泵站供油，联接快速可靠，易于搬运移动。液压管路联接采用液压快速接头方式，联接可靠、分解迅速、无泄漏。

捣固镐头采用高强度热锻模具钢制造，耐冲击、耐磨损。

YZHD型液压捣固器性能参数见表1-30。

表1-30 YZHD型液压捣固器性能参数

3.DD-1型便携式电动捣固器

DD-1型便携式电动捣固器如图1-41所示，是适用于铁路道床养护的一种小型养路机械。该机以小型内燃发电机组为电动捣固器提供动力，电动机和传动轴采用防逆转飞轮式联接，通过软轴驱动万向节行星滚锥实现棒体的振动。手把采取橡胶和减振弹簧两级减振机构，使用者手部振感小。电动捣固器一组四把，四个捣固端，可有效保证道渣捣固质量，提高效率。该设备简单实用的夹轨装置为国内首创，可以保证该机在板结的道床上进行道渣捣固作业，上下道方便迅速、易于操作。适合线路、道岔捣固作业。主要用于铁路提速线路道床的道渣捣固作业，操作方便，捣固紧密，大大降低施工作业的劳动强度，有利于作业安全。

图1-41 DD-1型便携式电动捣固器

DD-1型便携式电动捣固器性能参数见表1-31。

表1-31 DD-1型便携式电动捣固器性能参数
