基础平面图只表示了建筑基础的整体布局，要想弄清楚基础的细部构造和具体尺寸，必须进一步阅读基础断面详图。

基础断面详图是对基础平面图中标注出的基础断面按顺序逐一绘出的详图，编号相同的只需画一个，编号不同的应分别绘制。对墙下条形基础，也可采用只画一个的简略画法。在这个通用的基础断面上，各部分的标注，如尺寸、配筋等用通用符号表示，旁边列表说明各断面的具体标注。如果断面少（2～3个），也可在不同部分的标注中用括号加以区别，并在相应的图名中标注同样的括号，如图5-21所示。

基础详图的主要图示内容如下：

1）图名和比例。

2）定位轴线及编号。

3）基础的断面形状、尺寸、材料图例、配筋等。

4）尺寸和标高。

5）防潮层的位置、做法。

6）施工说明。

图5-21所示是基础1—1（2—2）的断面图，其具体的剖切位置可以在图5-20中找到。图中括号内的标注只适用于2—2断面，未加括号的适用于1—1断面。从图中可以看到，基础的埋深为0.8m（天然地面至基础底面）；基础底面设有100mm厚的C10素混凝土垫层；基础的高度为250mm，边缘高度为150mm；基础底板的受力筋分别是10@150、8@200，分布筋6@200；基础中央设有400mm×400mm的钢筋混凝土基础梁，上下各配有314的纵筋，箍筋为6@200；1—1、2—2断面的基础宽度分别是1.4m和1.0m；室内地面以下60mm处的墙体中设有20mm厚的防水砂浆作为防潮层；室内地面、室外地面、基础底面、垫层底面的标高分别是±0.000m、-1.000m、-1.800m、-1.900m。

(www.daowen.com)

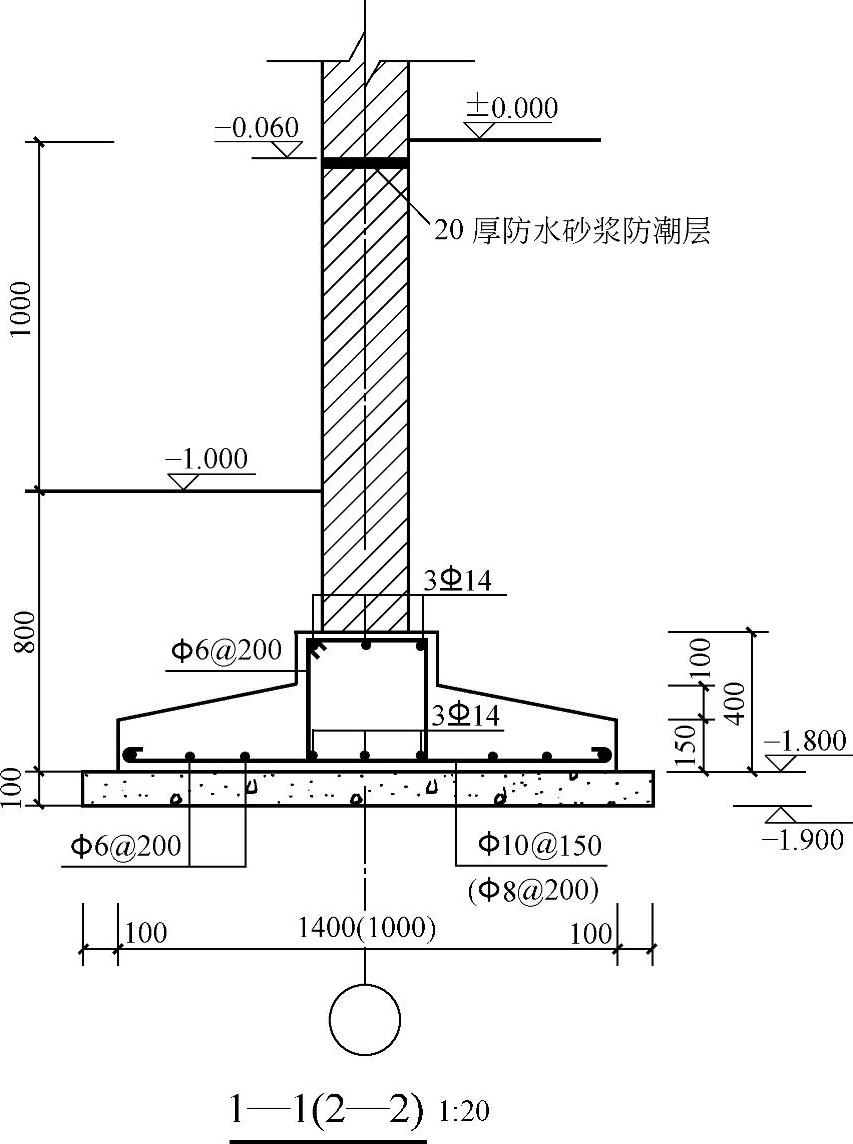

图5-21 1—1（2—2）断面图

图5-22所示是基础梁JL1的断面图，其具体的位置可以从图5-20中找到，即在2、6、C轴墙上，由于这些部位的墙体断开，为增加基础的整体性，特用基础梁予以加固。

基础梁的断面尺寸为400mm×400mm，上下各配有314的纵筋，箍筋为6@200，梁底标高为-1.800m，与基础在同一水平面上。

图5-23所示是构造柱与基础连接的剖面详图，图中重点标注了构造柱的断面尺寸、纵筋在基础中的锚固长度、基础预留插筋与上部柱内纵筋的搭接位置和搭接范围。

4轴与C轴交接处的构造柱为GZ2，断面尺寸240mm×360mm，纵筋为612，比GZ1多两根，箍筋为6@200；其余均为GZ1，断面尺寸240mm×240mm，纵筋412，箍筋6@200；由于纵筋从基础顶面进入基础内的长度（锚固长度）应不小于45d，即l_a≥45×12mm=540mm，纵筋必须伸至基础底部，然后水平弯折，以确保锚固长度；基础预留插筋与上部柱内纵筋的搭接位置在±0.000m处，搭接长度为480mm。

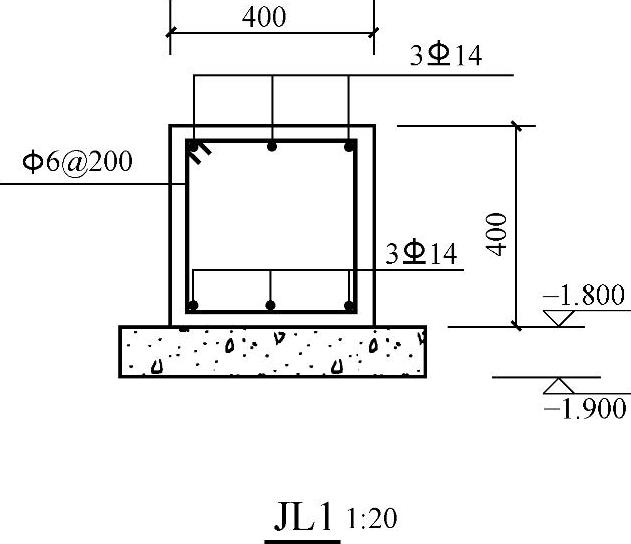

图5-22 JL1断面

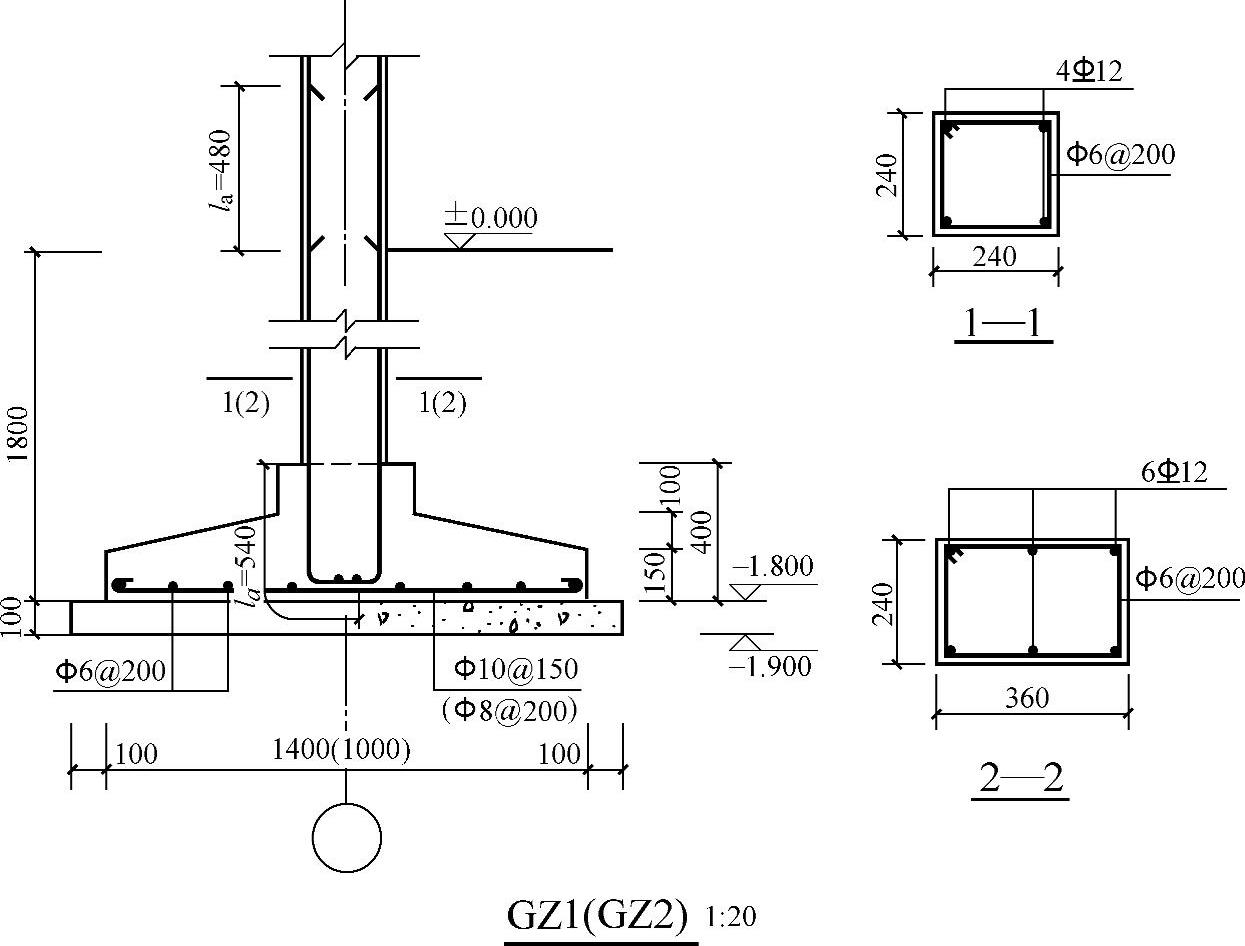

图5-23 GZ1（GZ2）剖面图
