绿盟LY-7蓄电池脉冲修复仪外形如图1-60所示。该仪器的工作图如图1-61所示。

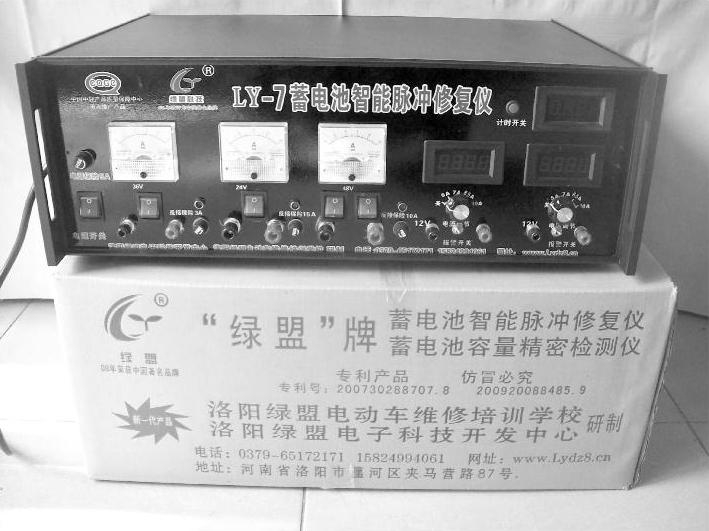

图1-60　绿盟LY-7蓄电池脉冲修复仪外形

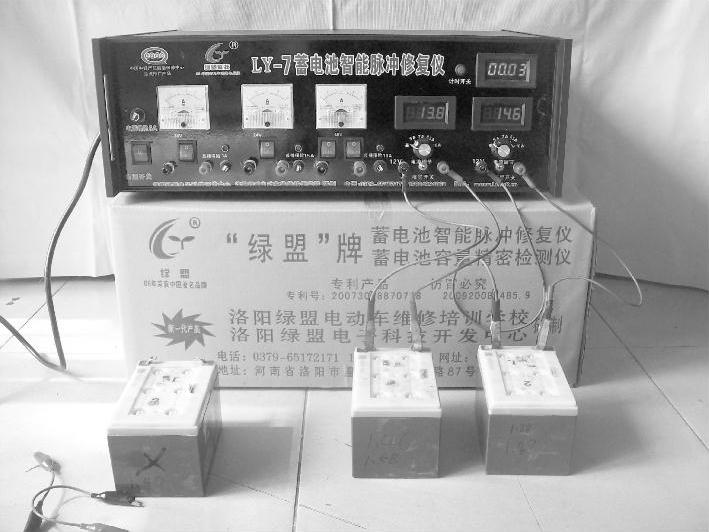

图1-61　LY-7蓄电池脉冲修复仪工作图

1.产品概述

蓄电池脉冲修复仪智能控制产生的脉冲波，可以同时对36V/10～24A·h三格、48V/10～24A·h四格、24V/100A·h两格共九格蓄电池同时进行修复，同时还可对12V两格蓄电池进行放电检测。

2.技术参数

①交流输入：（220±22）V、50Hz。

②整机工作效率：≥90%。

③放电检测：可对两格12V蓄电池进行放电检测，放电电流5A、7A、8.5A、10A任意设定。

④修复充电：左起一路可修复36V/10～24A·h蓄电池一组，修复电流为2A，可修复36V蓄电池组。左起二路可修复48V/10～80A·h蓄电池一组，一个开关打开时修复电流为3A，两个开关打开时修复电流为6A，可修复48V蓄电池组。左起三路可修复24V/120A·h以下蓄电池，修复电流为10A。(www.daowen.com)

⑤冷却方式：对流风冷结构。

⑥外形尺寸：580mm（长）×400mm（宽）×200mm（高）。

⑦机箱交流熔丝为10A。

⑧一路36V直流防反接熔丝为3A，二路直流防反接熔丝为10A，三路直流防反接熔丝为15A。

⑨输入、输出双回路保护。

⑩数码显示充电时间，稳定性好，显示清晰，精度高。

3.适用范围

蓄电池脉冲修复仪主要用于修复汽车、三轮车、电动车的10～120A·h容量的铅酸蓄电池。

4.技术原理

该机采用谐振式复合正、负脉冲波，不间断地发出特定频率、特定波形的电脉冲波，治疗“生病”的极板。电脉冲波能够使硫酸盐晶体重新变为细小晶体———电化学活性高的可逆硫酸铅，使其能够正常地参与充放电的电化学反应，彻底地解决了蓄电池的不可逆硫酸盐化问题。只需一两天时间（具体时间取决于蓄电池容量和硫化程度），便可清除蓄电池极板硫化物，修复率可达90%以上。
