用户可以自定义各种弹簧扣，通过设定弹簧扣参数来确定弹簧扣的大小及定位。
选择菜单栏中的【插入】｜【扣合特征】｜【弹簧扣】命令，或者单击【扣合特征】工具栏中的
【弹簧扣】按钮，系统弹出【弹簧扣】对话框，如图6-18所示。
在【弹簧扣】对话框中，各选项的含义如下：
【信息】选项组
提示创建弹簧扣的操作方法。
【弹簧扣选择】选项组
选择位置：选择放置弹簧扣的边线或面。
定义竖直方向：选择面、边线或轴来定义弹簧扣的竖直方向。如果必要，则选择反向。
定义弹簧扣方向：选择面、边线或轴来定义弹簧扣的方向。如果必要，则选择反向。
为弹簧扣实体选择配合面：（当【选择位置】为选择面时可用）选择与弹簧扣的实体配合的面。
输入实体高度：激活实体高度设定。
选择配合面：激活
【选择配合面】单选按钮，并取消激活弹簧扣数据下的实体高度设定。
：选择与弹簧扣底部配合的面，系统将自动计算实体高度。
【弹簧扣数据】选项组
弹簧扣几何参数设置如图6-19所示。
【收藏】选项组
与【装配凸台】中的【收藏】选项组相同，这里不再重复介绍。
【课堂举例6-2】创建弹簧扣
01打开素材库中的“第6章/6-2弹簧扣.sldprt”文件，如图6-20所示。

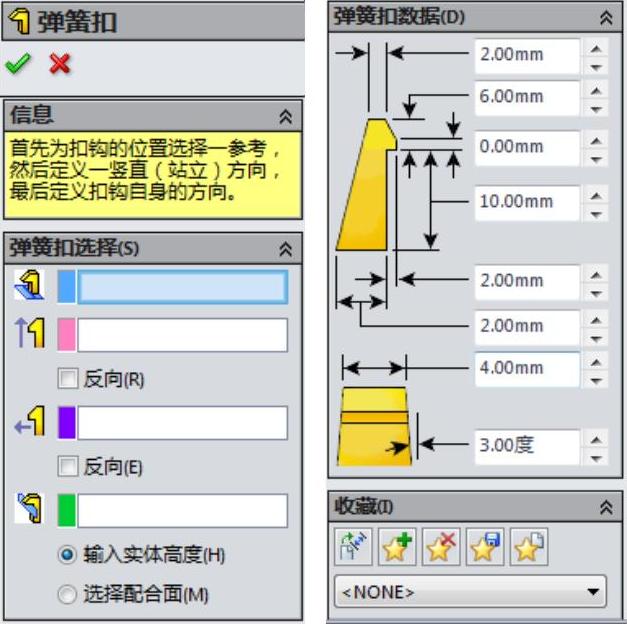

图6-18 【弹簧扣】对话框

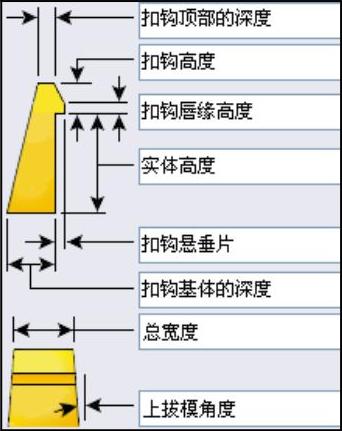

图6-19 弹簧扣尺寸设置

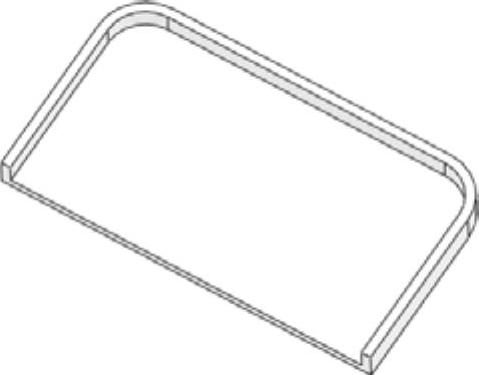

图6-20 素材文件(https://www.daowen.com)
02选择菜单栏中的【插入】｜【扣合特征】｜【弹簧扣】命令，或者单击【扣合特征】工具栏中的
【弹簧扣】按钮，系统弹出【弹簧扣】对话框。
03在绘图区选择如图6-21所示的平面作为放置面，再选择如图6-22所示的平面定义弹簧扣的竖直方向。
04在绘图区中选择如图6-23所示的面用于确定弹簧勾扣方向，再单击选择如图6-24所示的面来配合勾扣实体。
05设置如图6-25所示的弹簧扣数据，单击
【确定】按钮，生成弹簧扣特征，如图6-26所示。

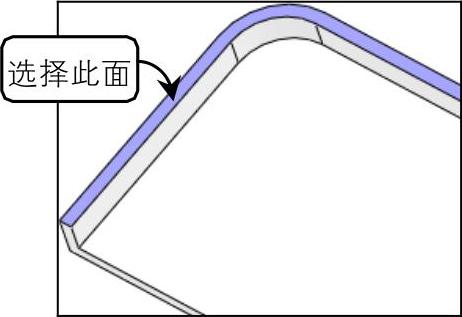

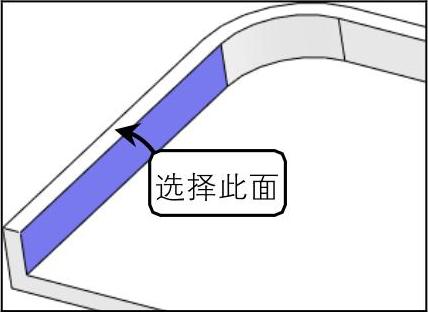

图6-21 选择放置平面
图6-22 选择弹簧扣竖直方向

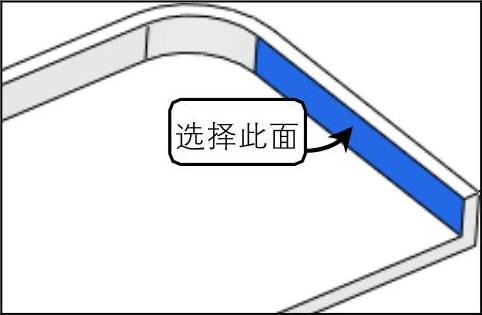

图6-23 选择面确定勾扣方向

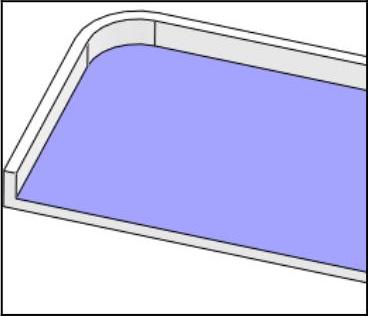

图6-24 选择面配合勾扣实体

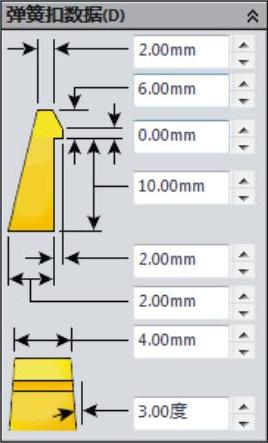

图6-25 设置参数

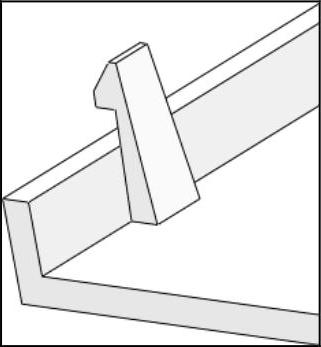

图6-26 生成弹簧扣特征
06单击【特征管理器设计树】中弹簧扣，在其下拉菜单中选择3D草图右键单击，并在弹出的快捷按钮中单击
【编辑草图】按钮，如图6-27所示。为草图标注尺寸，如图6-28所示。
07单击绘图区右上角的【退出】按钮，如图6-29所示，退出草图绘制模式，弹簧扣的位置被修改。

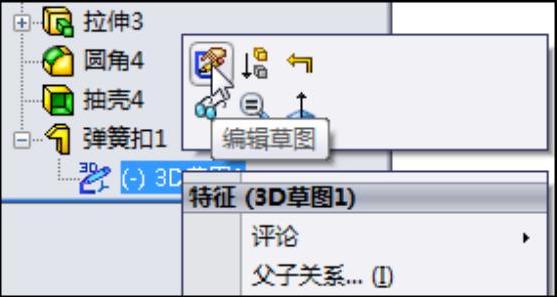

图6-27 编辑草图

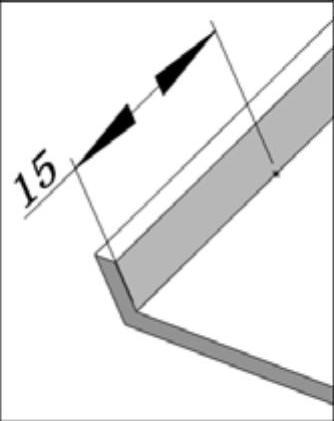

图6-28 标注尺寸

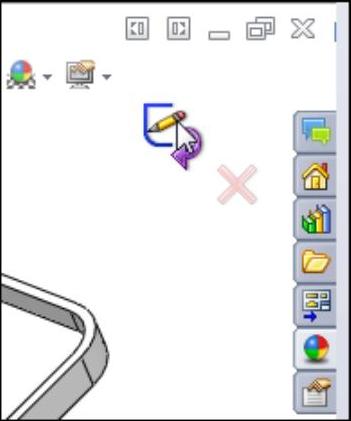

图6-29 退出3D草图
