在工程视图中的圆或者圆弧上可以添加中心符号线，如图9-111所示，作为成为尺寸标注的参考体。

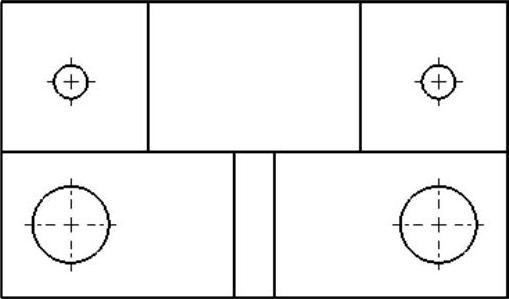

图9-109 “形位公差”文件

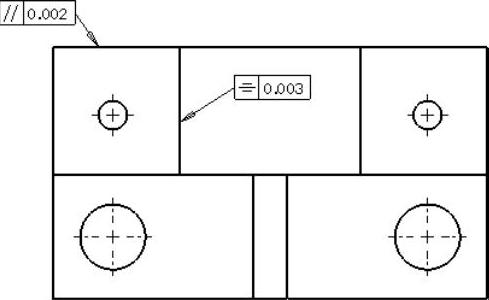

图9-110 添加形位公差

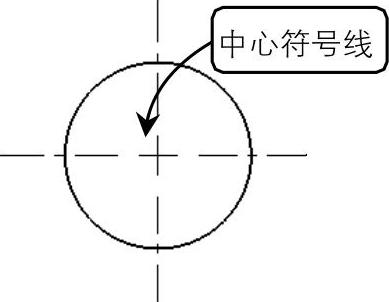

图9-111 中心符号线
在使用中心符号线之前需要对其格式进行设置，选择菜单栏中的【工具】｜【选项】命令，系统弹出【系统选项-普通】对话框，选择【文档属性】选项卡，选择【绘图标准】选项，即可对中心符号线进行相关设置，如图9-112所示。
单击【注解】选项卡中的
【中心符号线】按钮，或者选择菜单栏中的【插入】｜【注解】｜【中心符号线】命令，系统弹出【中心符号线】对话框，如图9-113所示。
图9-112 【文档属性-中心线/中心符号线】选项

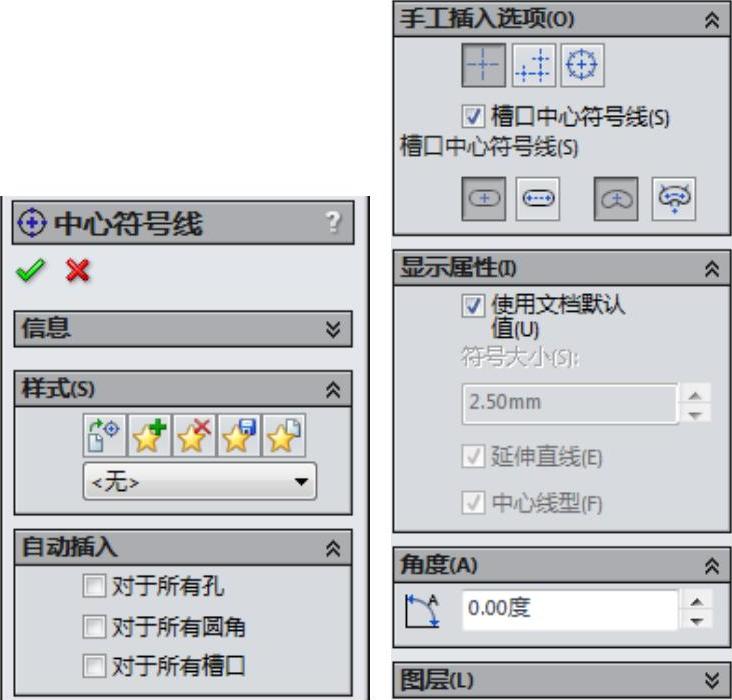

图9-113 【中心符号线】对话框
在【中心符号线】对话框中，各选项的含义如下：
【选项】选项组
单一中心符号线：将中心符号线插入到单一圆或者圆弧中，如图9-114所示。
线性中心符号线：将中心符号线插入到圆或者圆弧的线性阵列中，如图9-115所示。(https://www.daowen.com)
圆形中心符号线：将中心符号线插入到圆或者圆弧的圆周阵列中，如图9-116所示。
【显示属性】选项组
使用文档默认值：取消选择此选项，可以更改在文件中所设置的显示属性。
延伸直线：显示延伸的轴线，在中心符号线和延伸直线之间有一个缝隙。
中心线型：以中心线型显示中心符号线。

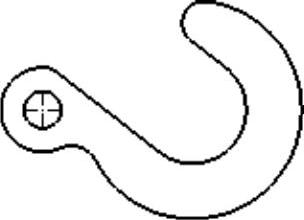

图9-114 单一中心符号线

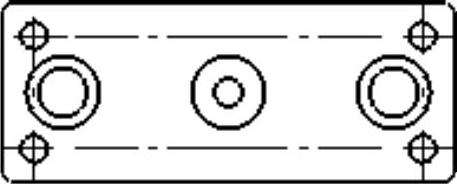

图9-115 线性中心符号线

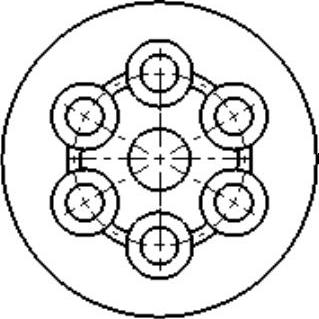

图9-116 圆形中心符号线
【课堂举例9-17】添加中心符号线
01打开素材库中的“第9章/9-17中心符号线.slddrw”文件，如图9-117所示。
02单击【注解】选项卡中的
【中心符号线】按钮，或者选择菜单栏中的【插入】｜【注解】｜【中心符号线】命令，系统它弹出【中心符号线】对话框，根据需要设置参数。
03在图纸区域中单击需要标注中心符号线的位置，中心符号线按照所设置的属性自动显示在图形中，单击
【确定】按钮，完成添加中心符号线，如图9-118所示。
