AutoCAD2015F01标注样式

尺寸标注的基本组成元素有标注文本（也称尺寸文本）、尺寸线、尺寸线终端结构（通常为箭头或斜线）和尺寸界线。这些组成元素的特性可以通过设置标注样式来控制。所谓的标注样式是标注设置的命名集合，主要用来控制标注的外观，如箭头样式、尺寸界线偏离距离、文字位置、尺寸公差和显示位数等。在实际设计工作中，可以根据国家、行业或工程标准来定制相应的标注样式。

在创建标注时，系统将使用当前标注样式的有关设置。用户可以根据需要新建标注样式或编辑现有的标注样式，并将其定为当前标注样式；还可以为指定的标注样式创建其标注子样式。系统初始默认的标注样式为“ISO-25”样式。

在AutoCAD中，可以按照如下的方法步骤创建标注样式。

1）在命令行的“输入命令”提示下输入“DIMSTYLE”并按＜Enter＞键，或者在功能区“默认”选项卡的“注释”面板中单击“标注样式”按钮，也可以在功能区“注释”选项卡中单击“标注”面板中的“标注样式设置”按钮，系统弹出图6-1所示的“标注样式管理器”对话框

2）在“标注样式管理器”对话框中单击“新建”按钮，弹出“创建新标注样式”对话框，如图6-2所示。从“基础样式”下拉列表框中选择所需要的一个标注样式作为基础样式，可接受默认的新样式名或输入自定义的新样式名。

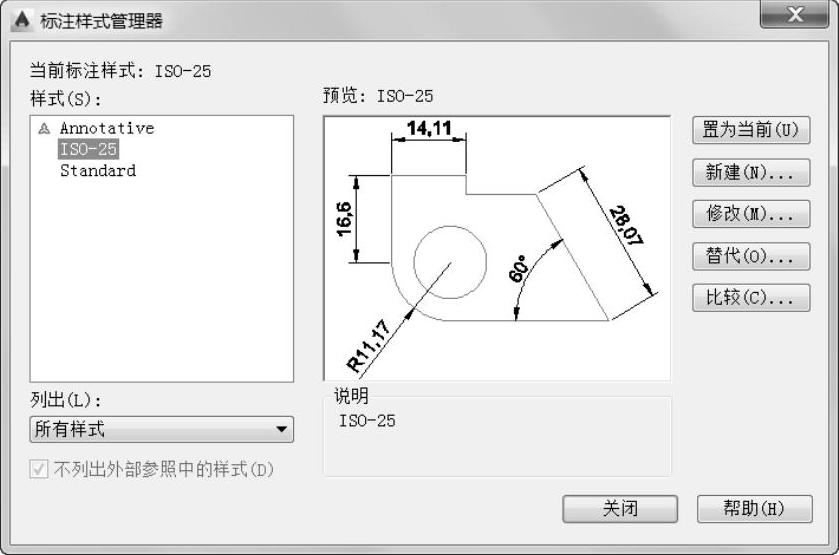

图6-1 “标注样式管理器”对话框

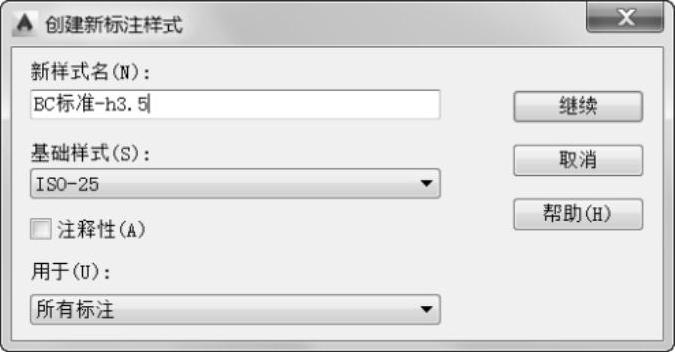

图6-2 “创建新标注样式”对话框(https://www.daowen.com)

如果要创建指定基础样式的标注子样式，那么可以从“用于”下拉列表框中选择要应用于子样式的标注类型，之后单击“继续”按钮，在“新建标注样式”对话框中选择相应的选项卡并进行更改，从而定义标注子样式。

3）在“创建新标注样式”对话框中单击“继续”按钮，系统弹出图6-3所示的“新建标注样式：BC标准-h3.5”对话框。

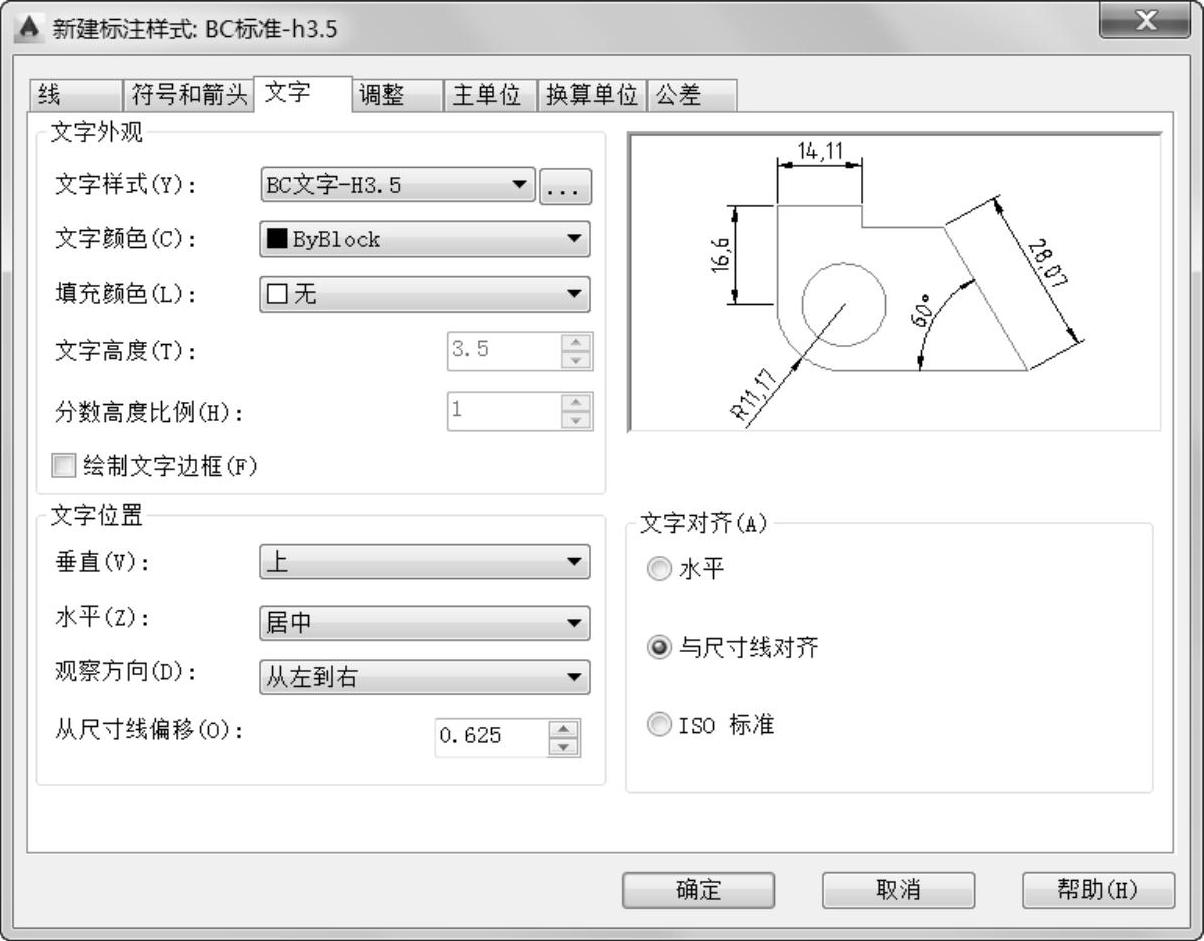

图6-3 “新建标注样式：BC标准-h3.5”对话框

4）在“新建标注样式：BC标准-h3.5”对话框的各选项卡中设置新标注样式的相关内容。对话框右上角的“预览”框中显示当前新标注样式的样例图像，用户可以观察对标注样式设置所做的更改效果。

5）在“新建标注样式：BC标准-h3.5”对话框中单击“确定”按钮，然后关闭“标注样式管理器”对话框。

新建标注样式后，如果在“标注样式管理器”对话框中单击“置为当前”按钮，则将处于选中状态的新标注样式设置为当前标注样式，以后在图形中创建的标注对象都将应用该当前标注样式。
