CreoParametric2.0型材截面综合实例

本节以绘制图2-12所示的60×60型材横截面为例来说明草绘创建的一般过程。

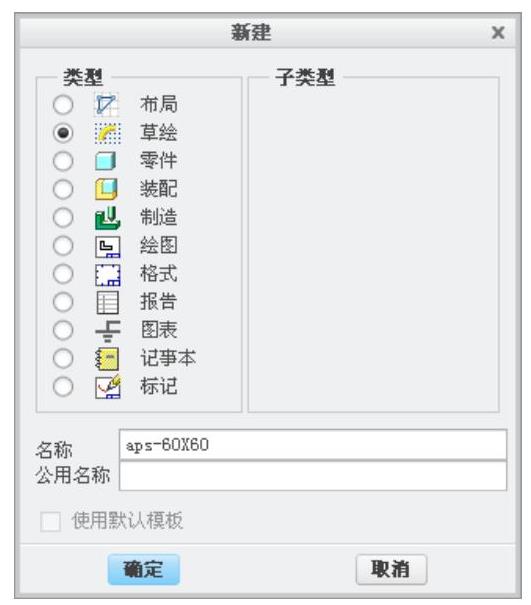

（1）单击【新建】按钮，在弹出的【新建】对话框里选择【草绘】类型，在【名称】输入框中输入名称“aps-60X60”，如图2-13所示，单击【确定】，进入草绘界面。

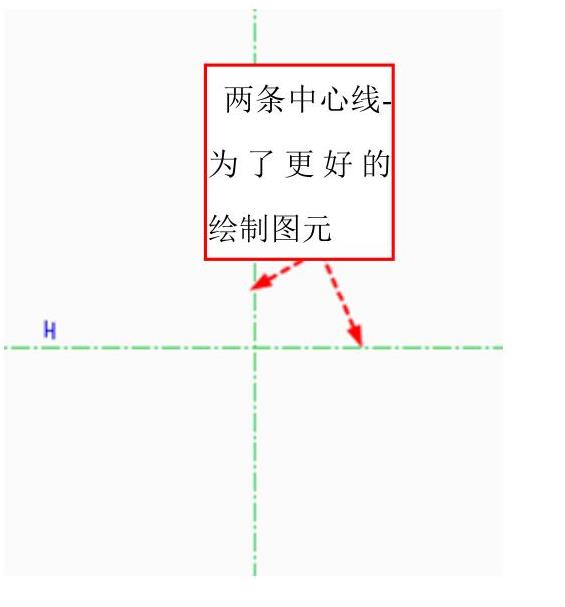

（2）单击【草绘】组中的按钮，绘制水平和垂直的两条中心线，如图2-14所示。

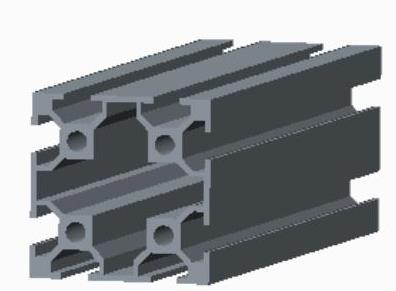

图2-12 aps-60X60型材

图2-13 新建对话框

图2-14 中心线

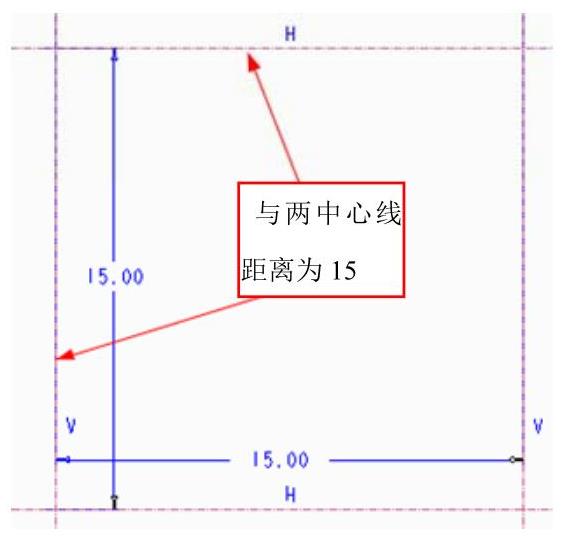

（3）单击按钮，绘制两条与水平垂直中心线平行距离为15的中心线，如图2-15所示。

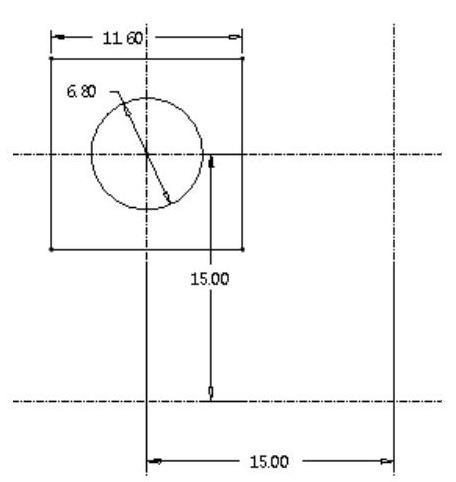

（4）运用和命令，以第（3）步绘制的两条中心线的交点为中心绘制直径为6.8的圆和边长为11.6的正方形（通过相等约束来完成），如图2-16所示。

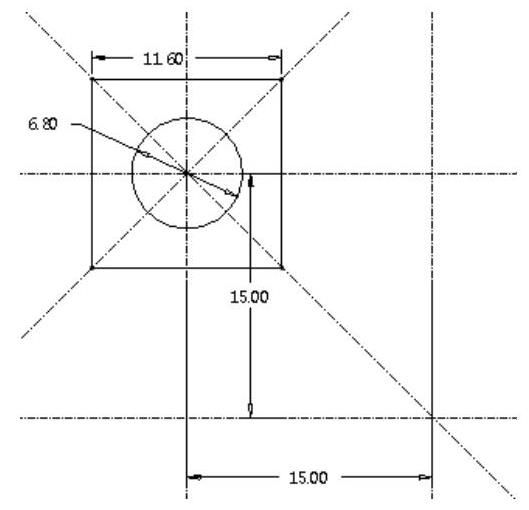

（5）单击按钮，通过圆心绘制与水平中心线夹角为45°和135°的两条中心线，如图2-17所示。

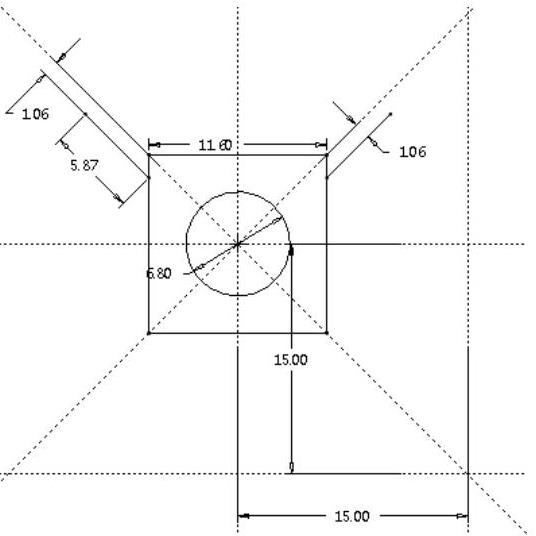

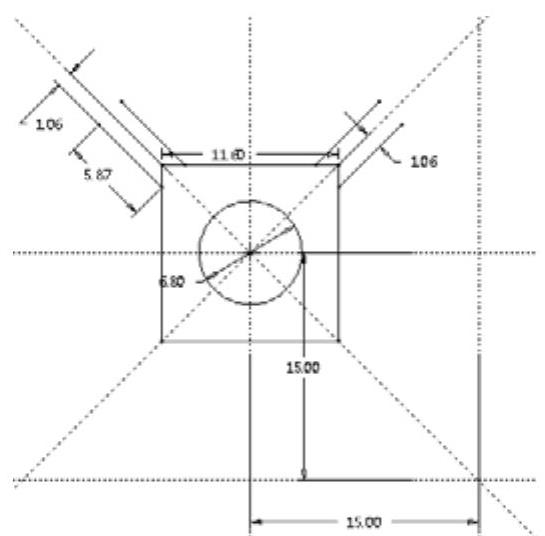

（6）单击按钮，绘制与第（5）步绘制的两条中心线平行距离为1.06，长为5.87，并且端点在正方形边上的两条线，如图2-18所示。

图2-15 中心线

图2-16 圆和正方形

图2-17 中心线

(https://www.daowen.com)

图2-18 线

（7）选中第（6）步绘制的两条直线其中的一条，单击按钮，然后单击直线旁边的中心线进行镜像，单击鼠标中键结束镜像操作。另一条直线用同样方法进行镜像，所得图形如图2-19所示。

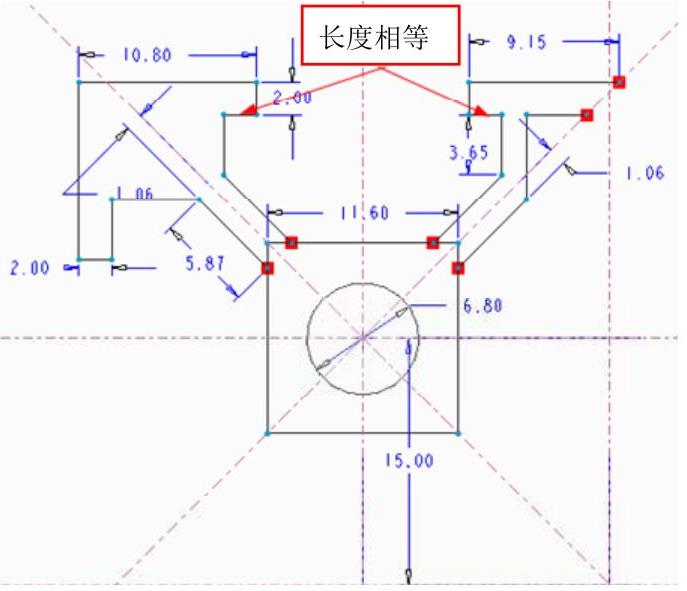

（8）运用命令绘制图2-20所示的外部轮廓线（相关尺寸已在图中显示）。

图2-19 镜像

图2-20 轮廓线

（9）按住ctrl键选择图2-21所示部分，对135°中心线进行镜像。

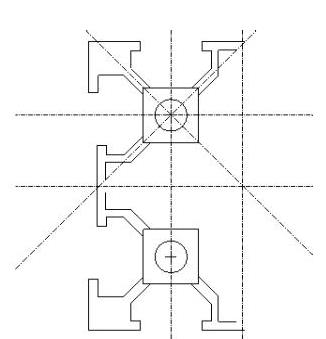

（10）按住鼠标左键拖动选择全部图元对水平中心线进行镜像，所得图形如图2-22所示。

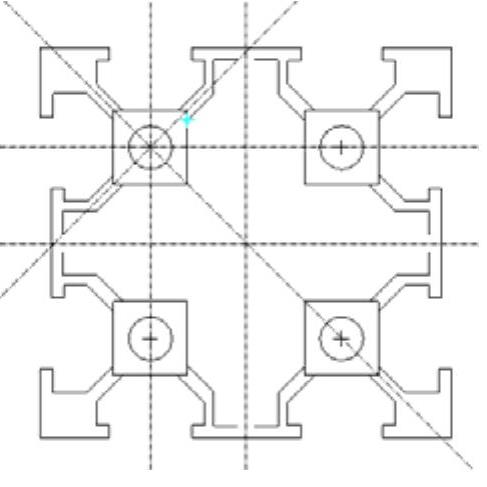

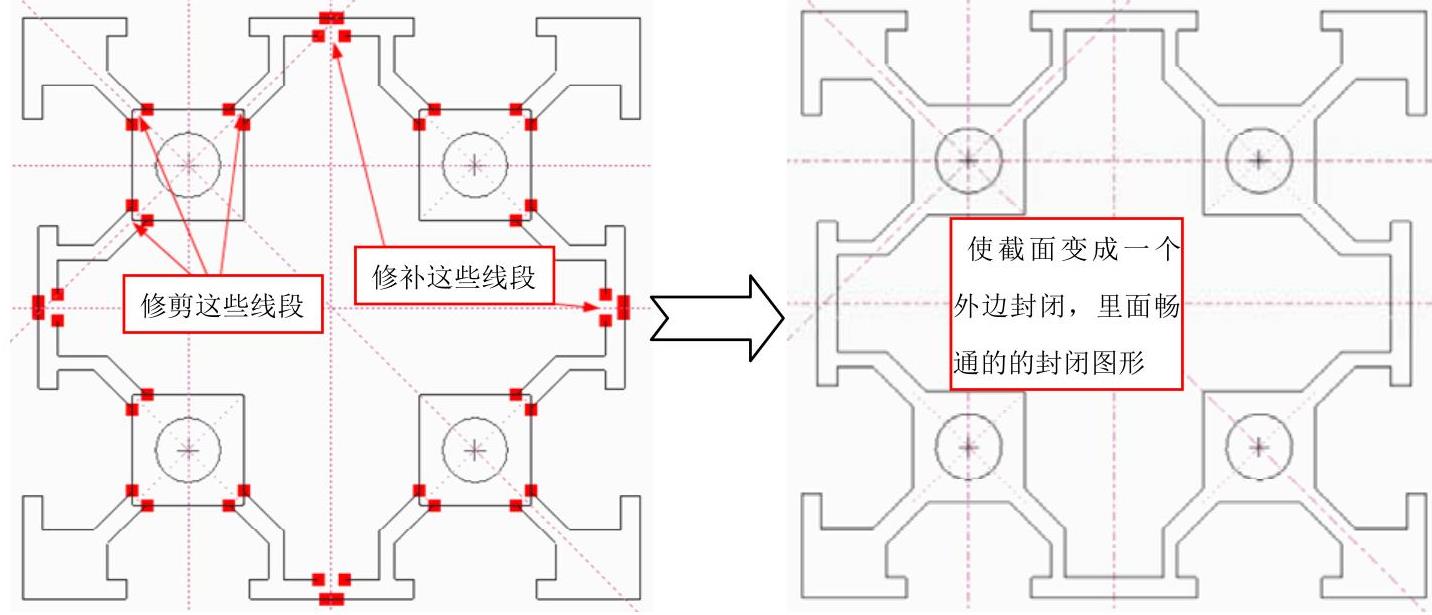

（11）把全部图元对于竖直中心线进行镜像，如图2-23所示，然后用命令连接分开的断点，用命令删除正方形的某些断点，得到aps-60×60型材的截面，如图2-24所示。

图2-21 选择镜像对象

图2-22 选择镜像对象

图2-23 镜像

图2-24 修剪后的截面
