中心线不能构建几何实体，但它是执行某些命令所必需的部分，如绘制旋转特征的中心轴线、约束图元对称等。
中心线是无限长的直线，它不具有形成实体边的特征，通常用作几何图元的参照，如旋转中心线、镜像参照等。
有以下两种方法可以绘制中心线：
在功能区选项板的“草绘”选项卡中，单击“草绘”面板的“中心线”按钮
。
在绘图区中的空白位置单击鼠标右键，在弹出的快捷菜单中选中“构造中心线”复选框。
执行“相切中心线”命令，可以在两个图元之间绘制相切中心线，效果如图2-16所示。

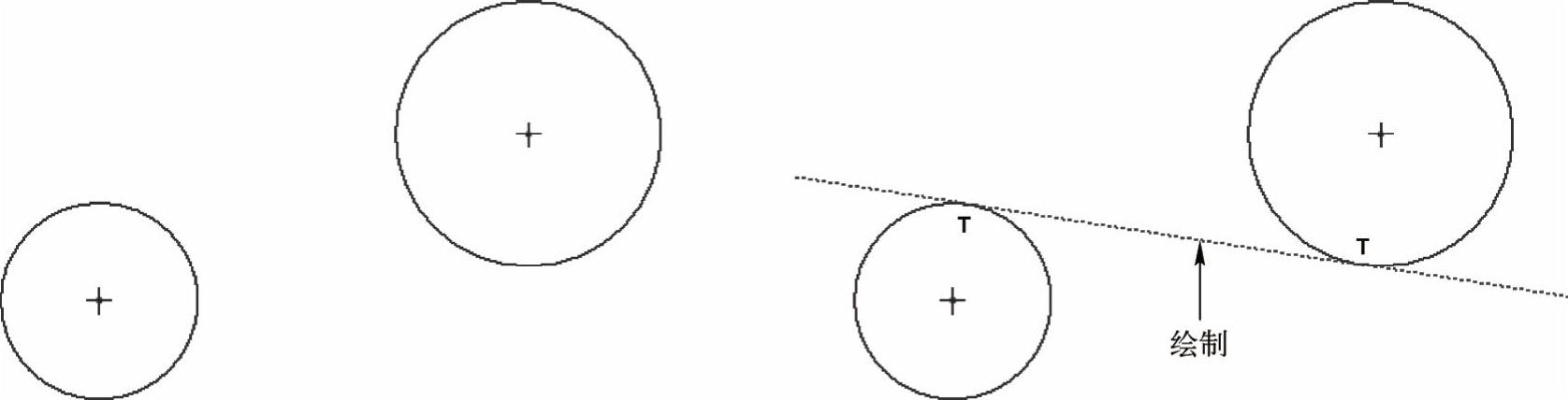

图2-16 相切中心线
单击快速访问工具栏中的“打开”按钮
，打开模型文件，如图2-17所示。
在功能区选项板的“草绘”选项卡中，单击“草绘”面板中的“中心线”按钮
，如图2-18所示。
(https://www.daowen.com)

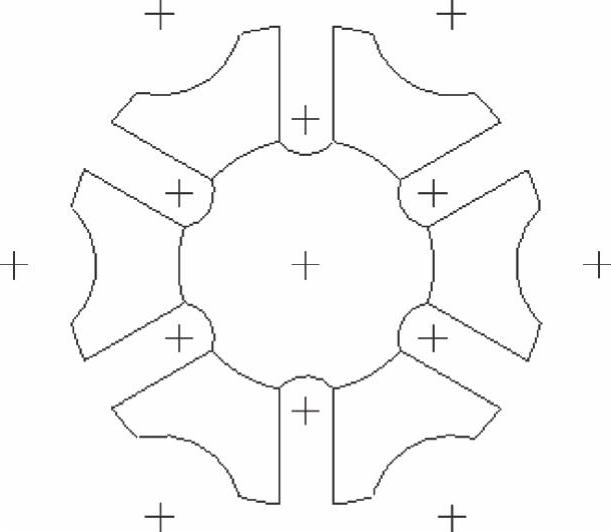

图2-17 打开模型文件

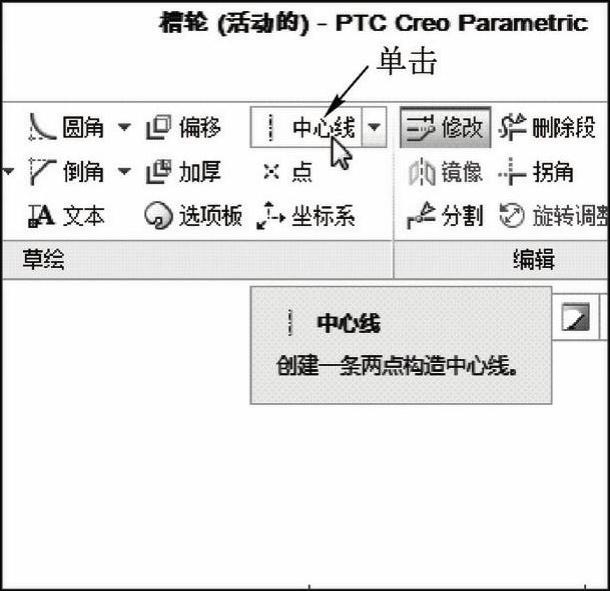

图2-18 单击“中心线”按钮
在绘图区中左侧的合适位置处单击鼠标左键，确认起始点，向水平方向移动鼠标指针至合适位置，单击鼠标左键，确认终点，绘制一条水平中心线，如图2-19所示。
再绘制一条垂直中心线，完成中心线的绘制，效果如图2-20所示。

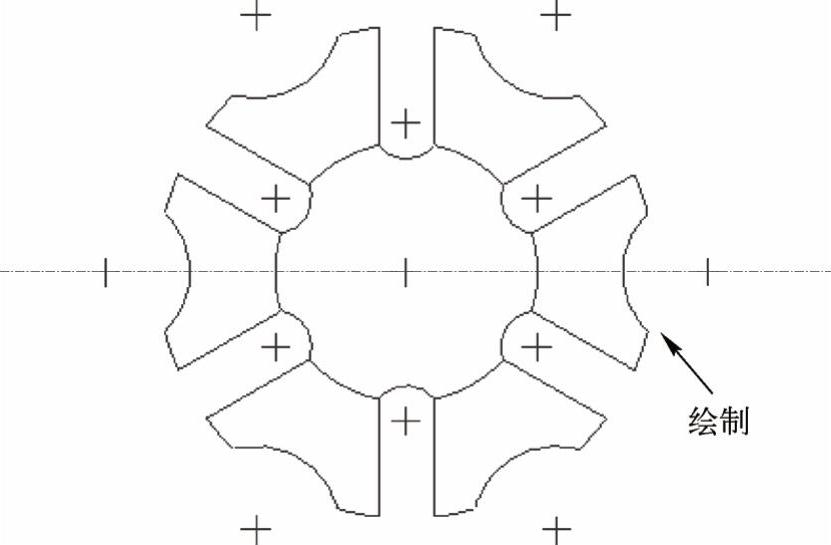

图2-19 绘制水平中心线

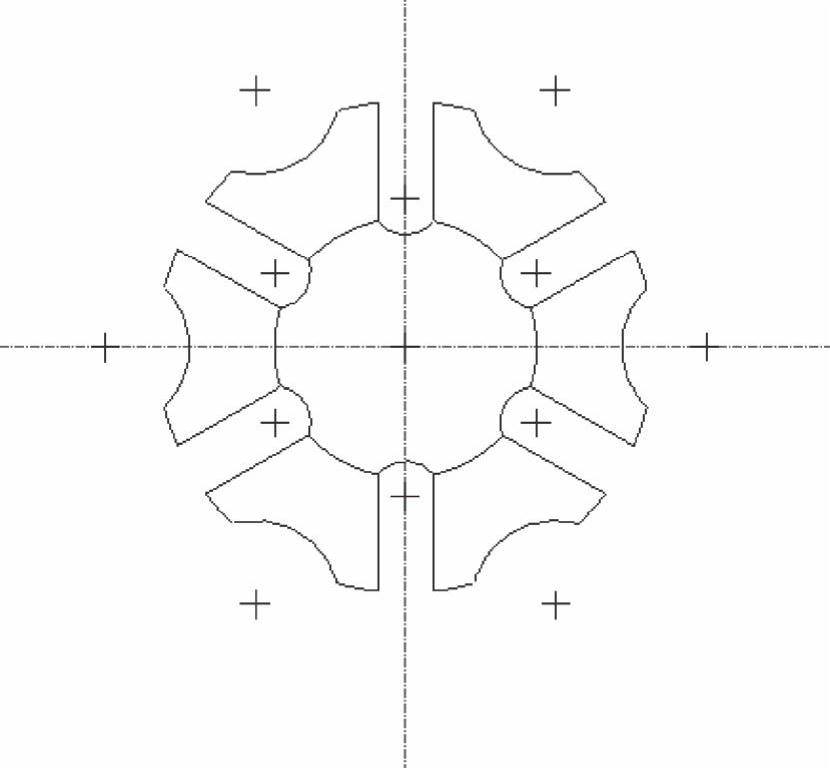

图2-20 绘制垂直中心线
专家指点
在Creo 3.0中，运用上述方法绘制的中心线是构造中心线，用户还可以单击“基准”面板中的“中心线”按钮，绘制几何中心线。几何中心线可作为一个旋转特征的旋转轴线；构造中心线一般用作辅助中心线使用，或作为截面内的对称中心线来使用。另外，用户还可以单击“草绘”面板中“中心线”右侧的下拉按钮，在弹出的列表框中选择“中心线相切”选项，绘制相切中心线，相切中心线的绘制方法与相切直线的绘制方法相似。
