8.3.3 Revit日光研究

Revit Architecture软件具有日光研究的功能，即观察建筑物在不同时间太阳照射下的阴影，也可以导出视频得到动态日光阴影。

首先要对建筑物的朝向进行设置，由于图纸中没有明确的规定，只要设置基准方位是正北，然后打开日光路径和阴影，则在三维视图中可以显示其太阳的时间和轨迹及建筑物在阳光下的阴影，将建筑物进行渲染后真实感更强。

对建筑物进行日光设置，有静止、一天、多天和照明四种日光研究。静止是直接在某一时刻的查看其阴影，一天是在一天内某一时间段内进行模拟，多天则是多天的模拟，照明则是不同方位角和仰角的模拟。如图8-11为日照模型图。

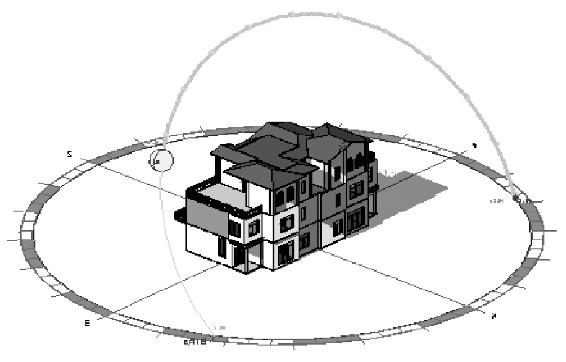

图8-11 日照模型图

对建筑一天的日光进行模拟，设置是5月14日的5：00至19：20，地点是中国江苏省南京市句容汤山区。设置好时间、帧数和速度，可以得到太阳在一段时间内沿轨道运行下建筑物阴影的变化。最后可以导出视频得到建筑物在一段时间内阴影变化的动态图。在建筑物还没有建成的情况下可以提前真实地观察建筑物的阴影变化。日光研究模型如图8-12所示。

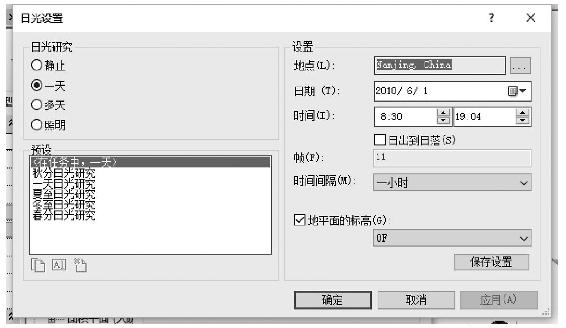

图8-12 日光设置
