8.3.4 Ecotect节能分析

本次设计包括了气候分析、日照与遮挡分析、热环境分析等方面的节能设计，所以选择了生态建筑大师Ecotect Analysis 2011作为分析的软件，其分析的范围很广，从太阳辐射、日照、遮阳、采光、照明到热工、室内声场、室内外风场都可以进行模拟，涵盖了热环境、风环境、光环境、声环境、日照、经济性及环境影响与可视度等建筑物理环境的7个方面。

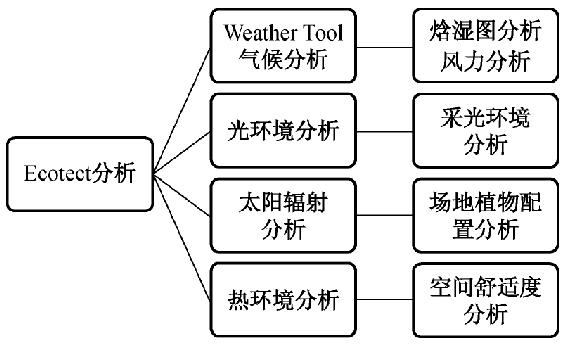

图8-13 Ecotect节能研究图

Ecotect的操作界面友好，分析结果显示为多种多样的彩色图形，提高了分析结果的可读性。在本次建筑的节能分析与优化过程中，主要利用Ecotect 2011进行进一步的日照与遮挡分析，对Revit的初步日照分析进行补充，此外还进行了当地气候数据录入后的气候环境分析、热环境分析，在热环境分析部分主要是进行建筑的空间舒适度分析。在气候分析部分，可以用Weather Tool得到南京气候的每时数据图、每周数据图和每月数据图，在下面的报告中会详细列出。Ecotect节能研究如图8-13所示。
