微型雾培系统原理与组成

一、微型雾培系统原理与组成

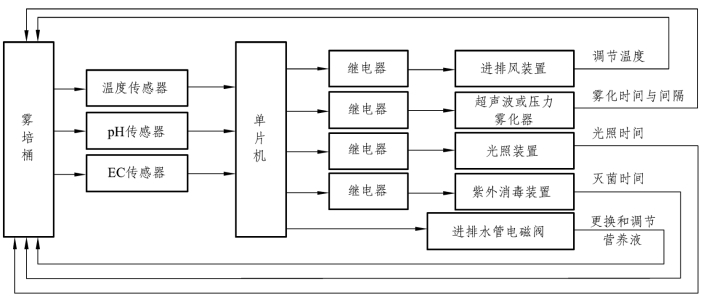

微型雾培系统由雾培桶、雾化器、营养液供应与回收系统、控制装置组成。其基本原理见图5.7。

图5.7　微型雾培系统工作原理

1．雾培桶与雾化器

雾培桶用不透光材料制作，雾培桶顶端设置定植板，雾培桶内设有雾化器，雾化器可采用超声波方式或高压喷头方式，一般1m3 大小的雾培桶可装4个雾化器，保证桶内空间营养液雾气能够均匀分布（图5.8～图5.10）。

图5.8　雾培桶

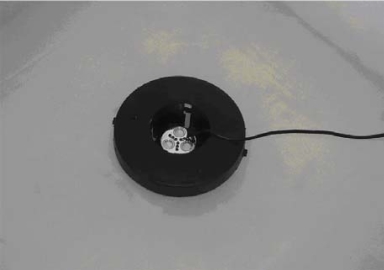

图5.9　超声波雾化器

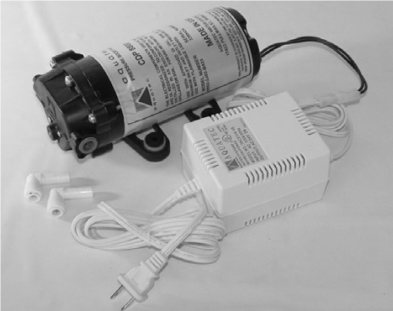

图5.10　压力式雾化器泵

2．营养液供应与回收系统

采用超声波雾化器的雾培系统在雾培桶中进行营养液的混合与调整，超声波雾化器悬浮在营养液中；采用压力雾化器的雾化系统应设置单独的储液池进行营养液的混合与回收，其装置结构与一般生产型的雾培系统类似。

3．控制装置

采用单片机，控制雾化间隙时间，自动调整营养液pH、浓度、温度等参数（图5.11）。

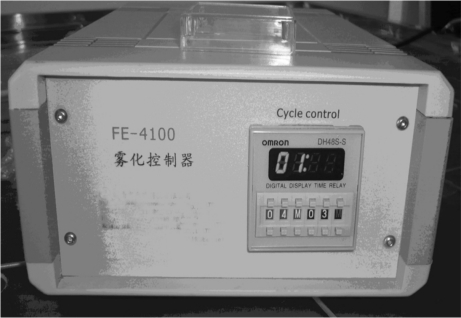

图5.11　控制器
