★2.1.3 8051单片机的引脚

1 单片机外部引脚分布和逻辑符号

常用的AT89C51/52、STC89C51单片机都采用DIP40封装。如图2-4a所示为DIP40单片机封装外形引脚的分布，如图2-4b为单片机的电路符号，实物外形如图2-4c所示。40个引脚按功能分为4个部分，即电源引脚（VCC和VSS）、时钟引脚（XTAL1和XTAL2）、控制信号引脚（RST、ALE/978-7-111-54295-7-Chapter02-6.jpg）以及I/O接口引脚（P0～P3）。978-7-111-54295-7-Chapter02-7.jpg、978-7-111-54295-7-Chapter02-8.jpg和

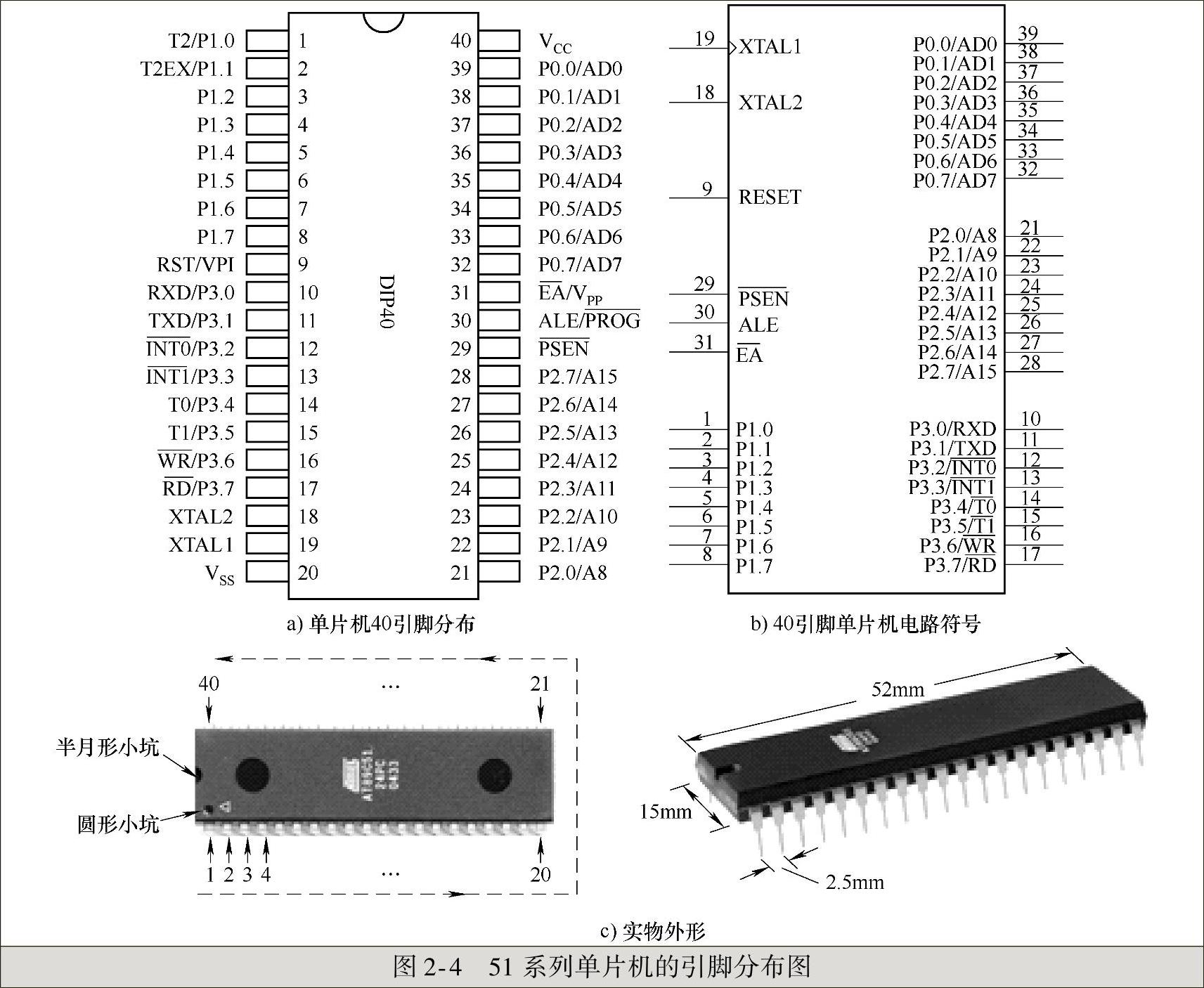

图2-4 51系列单片机的引脚分布图

2 单片机的信号引脚

（1）电源引脚

40脚VCC为单片机电源正极引脚，20脚VSS为单片机的接地引脚。在正常工作情况下，VCC接+5V电源，电源电压误差不超过0.5V。在移动的单片机系统中，可以用4节镍镉电池或镍氢电池直接供电；实验情况下也可以用三节普通电池或计算机的USB总线接口电源供电；在嵌入式的单片机系统中，采用集成稳压器7805提供电源。

（2）控制信号引脚

9脚RST/VPD为复位/备用电源引脚，复位信号输入引脚。此引脚上外加两个机器周期的高电平就使单片机复位（Reset）。单片机正常工作时，此引脚应为低电平。在单片机掉电期间，此引脚可接备用电源（+5V）。在系统工作的过程中，如果VCC低于规定的电压值，VPD就向片内RAM提供电源，以保持RAM内的信息不丢失。

（3）片外ROM访问允许信号输出引脚/片内EPROM编程电压输入引脚978-7-111-54295-7-Chapter02-10.jpg

31脚EA/VPP（Enable Address/Voltage Pulse of Programing）用于区分片内外低4KB范围存储器空间。该引脚接高电平时，CPU访问片内程序存储器4KB的地址范围。若PC值超过4KB的地址范围，CPU将自动转向访问片外程序存储器，当此引脚接低电平时，则只访问片外程序存储器，忽略片内程序存储器。8031单片机没有片内程序存储器，此引脚必须接地。对于EPROM型单片机，在编程期间，此引脚用于加较高的编程电压VPP，一般为+12V。

（4）地址锁存允许信号输出引脚/编程脉冲输入引脚978-7-111-54295-7-Chapter02-11.jpg

30脚978-7-111-54295-7-Chapter02-12.jpg（Address Latch Enable/PROGramming）为锁存信号输出/编程引脚，在扩展了外部存储器的单片机系统中，单片机访问外部存储器时，ALE用于锁存低8位的地址信号。如果系统没有扩展外部存储器，ALE端输出周期性的脉冲信号，频率为时钟振荡频率的1/6，可用于对外输出的时钟，作为脉冲信号源使用。对于EPROM型单片机，在对片内EPROM进行编程（写EPROM）时，此引脚用于输入编程脉冲。


29脚978-7-111-54295-7-Chapter02-14.jpg（Program Strobe Enable）脚为输出访问片外程序存储器的读选通信号引脚。在CPU从外部程序存储器取指令期间，该信号每个机器周期两次有效。在访问片外数据存储器期间，这两次978-7-111-54295-7-Chapter02-15.jpg信号将不出现。片外ROM读选通输出引脚。用于扩展外部ROM时，与外部ROM芯片的读选通引脚连接。
