★2.1.6  8051单片机的最小系统应用

单片机最小应用系统是指能维持单片机运行的最简单配置的系统。典型应用系统是指以单片机为核心，配以输入/输出、显示、控制等外围电路和软件，实现一种或多种功能的实用系统。从本质上讲，单片机本身就是一个最小应用系统。由于晶振、开关等器件无法集成到芯片内部，但这些器件又是单片机工作所必需的器件，因此由单片机、晶振电路及由开关、电阻、电容等构成的复位电路共同构成单片机的最小应用系统。

单片机的最小系统是单片机可以运行程序的基本电路。复杂的单片机系统电路都是以单片机最小系统为基本电路进行扩展设计。单片机组成的最小系统如图2-7所示。图中单片机电路包括电源、振荡电路、复位电路，单片机内部有512B的RAM和4KB ROM以及输入/输出接口等。内部振荡电路：两个引脚上外接一个晶体（或陶瓷振荡器）和电容组成的并联谐振电路作为反馈元件时，便构成一个自激振荡器。此振荡器由XTAL1端向内部时钟电路提供一定的频率时钟源信号。片内振荡器的频率是由外接石英晶体的频率决定的，其频率值为4～24MHz。当频率稳定性要求不高时，可选用陶瓷谐振器。片内振荡器对构成并联谐振电路的外接电容C1和C2要求并不严格，外接晶体时，C1和C2的典型值为20～30pF。外接陶瓷谐振器时，C1和C2的典型值为47pF左右。单片机也可采用外部振荡器向内部时钟电路输入一固定频率的时钟源信号。此时，外部信号接至XTAL1端，而XTAL2端浮空即可。

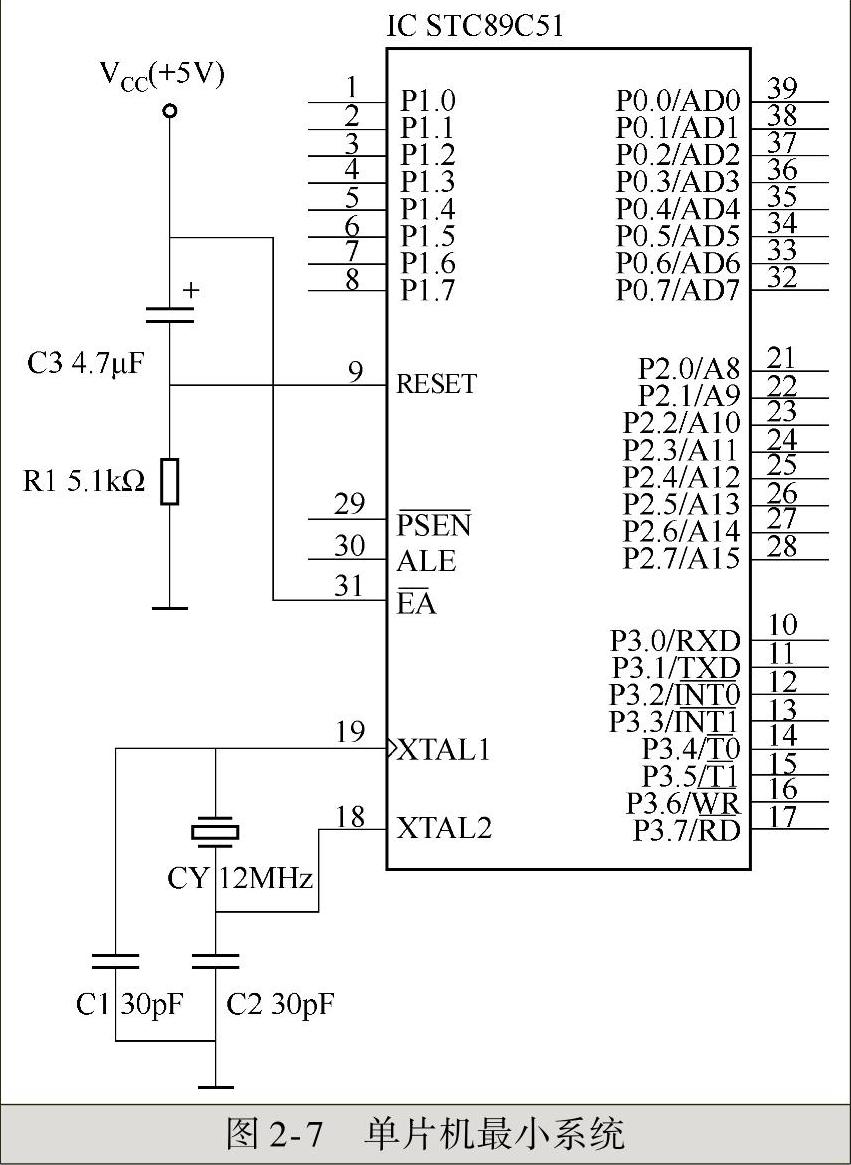

图2-7 单片机最小系统
