★5.1.2  控制寄存器TCON

TCON是可位寻址的特殊功能寄存器，用于控制其启动和中断请求。其字节地址为88H，位地址由低到高顺序分别为88H～8FH。用来存放定时器的溢出标志TF0、TF1和定时器的启、停控制位TR0、TR1，见表5-5。TCON的低4位只与外中断有关，其高4位与定时器/计数器有关。具有位地址，可位寻址，复位时，TCON的所有位均为0。

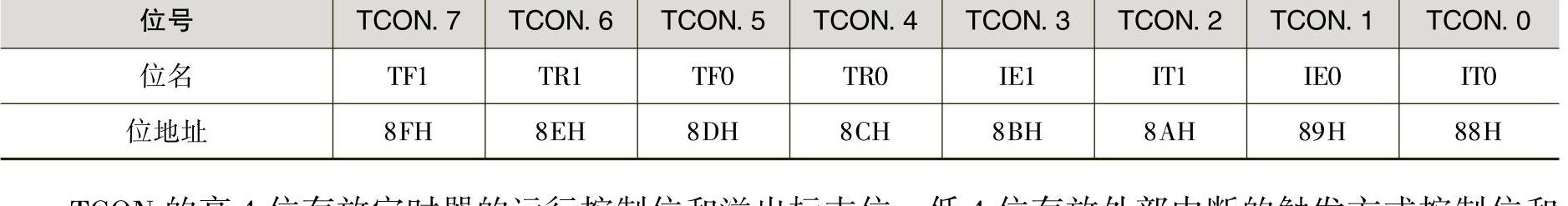

表5-5 TCON结构及各位名称、地址

TCON的高4位存放定时器的运行控制位和溢出标志位；低4位存放外部中断的触发方式控制位和锁存外部中断请求源，与中断有关。

1）TFx：定时器Tx溢出标志。定时器的核心为加法计数器，从初值开始加1计数，当定时器Tx发生计数溢出时，即最高位产生溢出，由硬件将此位置1。表示计数溢出，同时提出中断请求。TFx可以由程序查询，也是定时中断的请求源，当CPU响应中断、进入中断服务程序后，由单片机内部的“硬件”自动将TFx清0。也可在程序中用指令查询TFx或将TFx清0。

2）TRx：定时器Tx运行控制位，通过软件（指令“SETB TRx”或“CLR TRx”）置1或清0。TRx为1，启动计数器计数；为0，停止计数器计数。
