★5.2.1  方式0（模式0）

当M1、M0的两个D1、D0位为00时，定时/计数器T0被选为工作方式0，内部13位计数器。其逻辑结构如图5-3所示。在这种方式下，16位寄存器TH0和TL0只用13位，由TH0的8位和TL0的低5位构成。TL0的高3位是不定的，可以不必理会，见表5-6。因此方式0是一个13位的定时/计数器。TL0低5位计数满时不向TL0第6位进位，当TL0的低5位计数溢出时即向TH0进位，而TH0计数溢出时向中断标志位TF0进位（称硬件置位TF0），并请求中断。因此，可通过查询TF0是否置1或考察中断是否发生（通过CPU响应）来判断定时器T0是否溢出。最大计数值2¹³=8192（计数器初值为0时）。

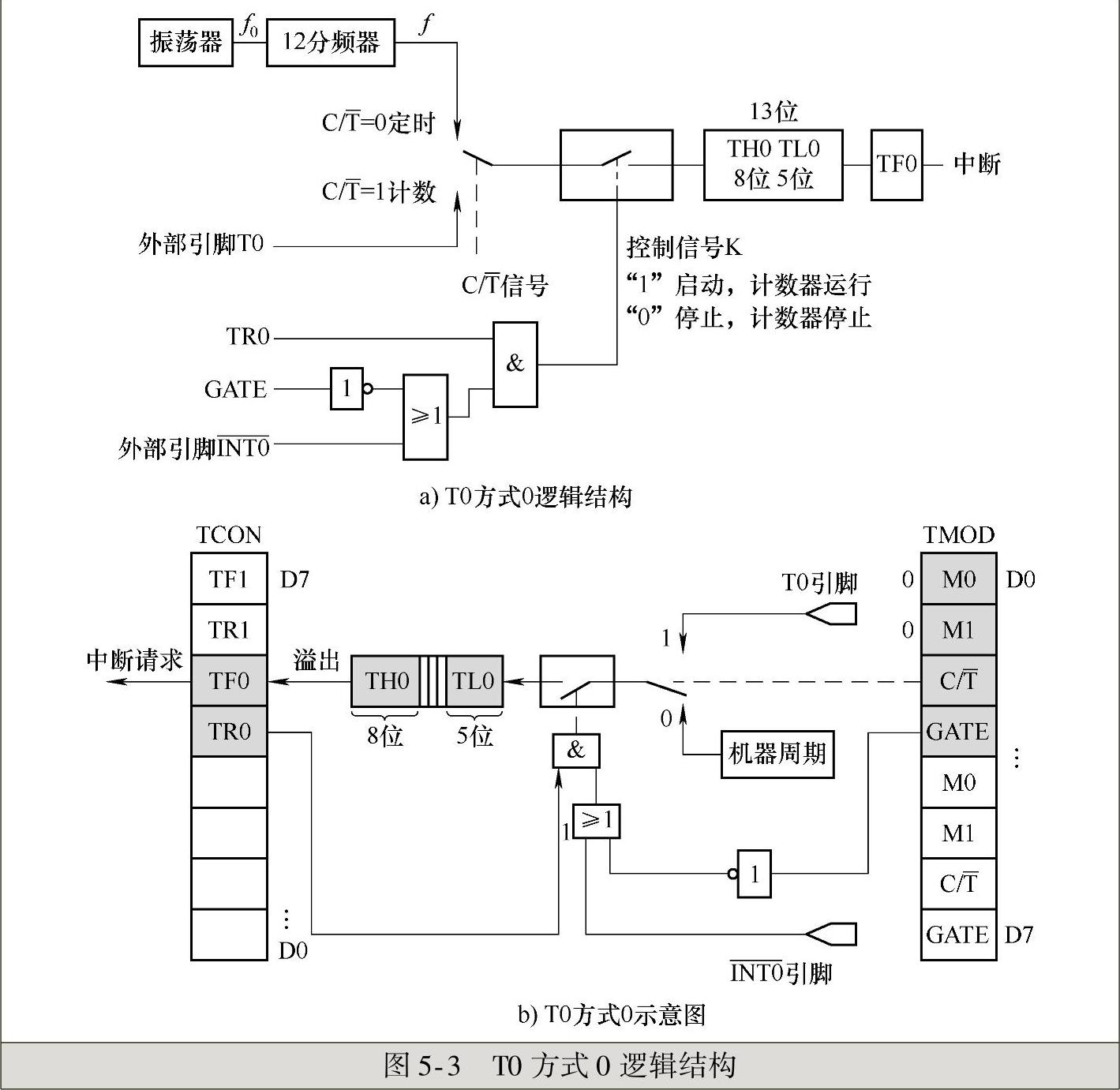

图5-3 T0方式0逻辑结构

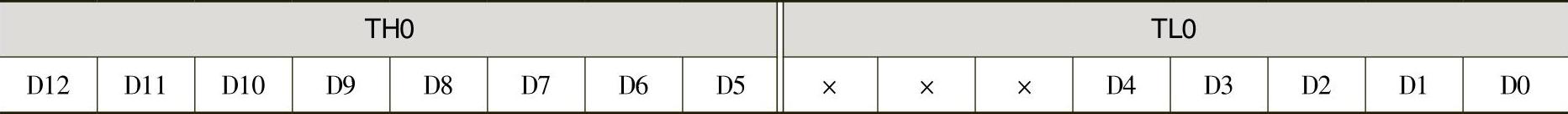

表5-6 TH0、TL0构成13位结构

当=0时，为定时方式。开关接到振荡器的12分频器输出，计数器对机器周期脉冲计数。其定时时间为计数值×机器周期：（2¹³-初值）×时钟周期×12。

若晶振频率为12MHz，时钟周期为（1/12））μs，当初值为0时，则最长的定时时间为

（2¹³-0）×（1/12）×12ms=8.192ms

当=1时，为计数方式。开关与外部引脚T0（P3.4）接通，计数器对来自外部引脚T0的输入脉冲计数，当外部信号发生负跳变（下降边沿）时，计数器加1。

定时器的运行控制信号K如前述，以上分析同样适合于定时器T1。
