★6.3.1  键盘接口设计

★6.3.1 键盘接口设计

1 单片机与独立式键盘的接口

在图6-5中，连接按键的是单片机的P1口，由于P1口内部有上拉电阻，所以无须再外接上拉电阻。这种独立式键盘配置灵活，软件结构简单，但每个按键必须占用一根端口线，按键数量多时，需占用的端口线也多。所以独立式按键常用于按键数量不多的场合。

2 独立式键盘扫描方式

1）随机扫描方式：当CPU空闲时，调用键盘扫描子程序，在子程序中对键盘进行扫描，从而识别按键，响应键盘的输入请求。

2）定时扫描方式：利用单片机内部的定时器产生定时中断，在中断服务程序中对键盘进行扫描，并在有按键被按下时，转入键功能处理程序。定时扫描方式的硬件接口电路与随机扫描方式相同。

3）中断扫描方式：当键盘上有按键闭合时，产生中断请求，CPU响应中断并在中断服务程序中判断键盘闭合键的键号，并进行相应的处理。采用中断扫描方式的一种键盘接口电路如图6-6所示。

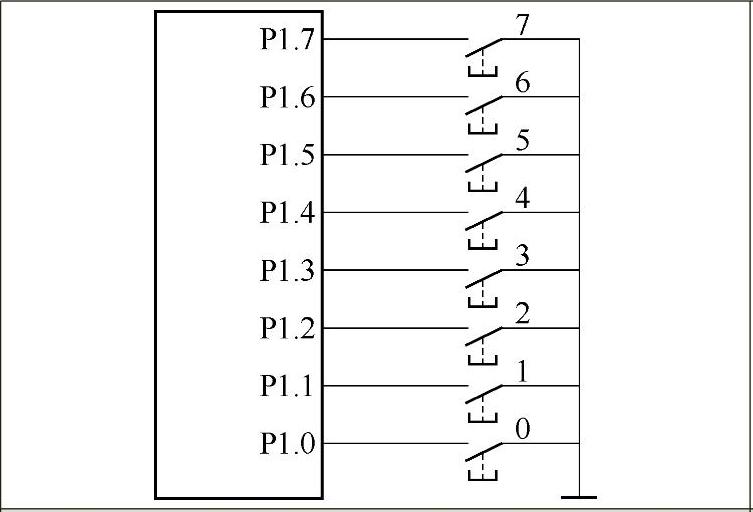

图6-5 单片机与独立键盘的接口电路

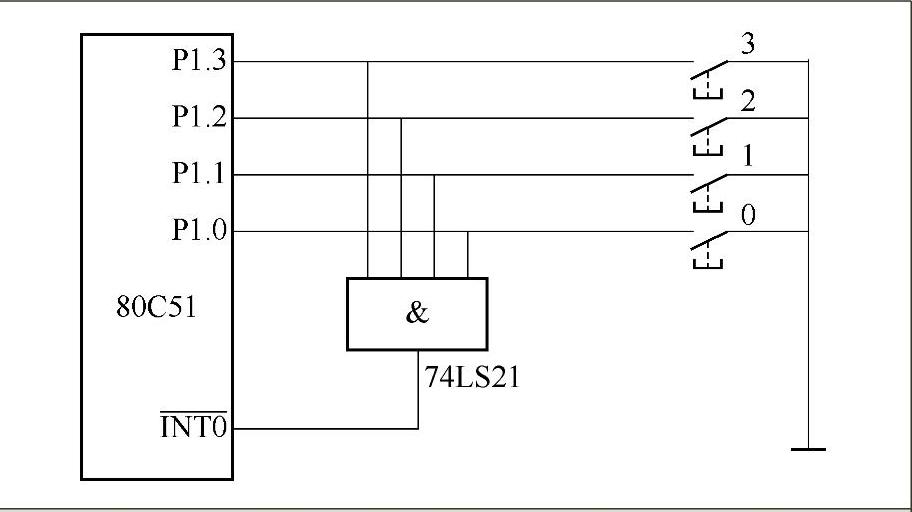

图6-6 采用中断扫描方式的键盘接口电路

与图6-6对应的键盘扫描子程序（随机扫描方式）如下：

SCAN：MOV P1，#0FFH；置P1口为输入方式

MOV A，P1；读P1口信息

JNB ACC.0，KEY0；0号键按下，转0号键处理

JNB ACC.1，KEY1；1号键按下，转1号键处理

…

JNB ACC.7，KEY7；7号键按下，转7号键处理

RET；无键按下，返回主程序
