★6.2.3  单片机控制的跑马灯

★6.2.3 单片机控制的跑马灯

1 电路原理图

采用LED发光管作为亮点跑马灯元器件（8个）。电路原理如图6-3所示。晶振频率为12MHz。

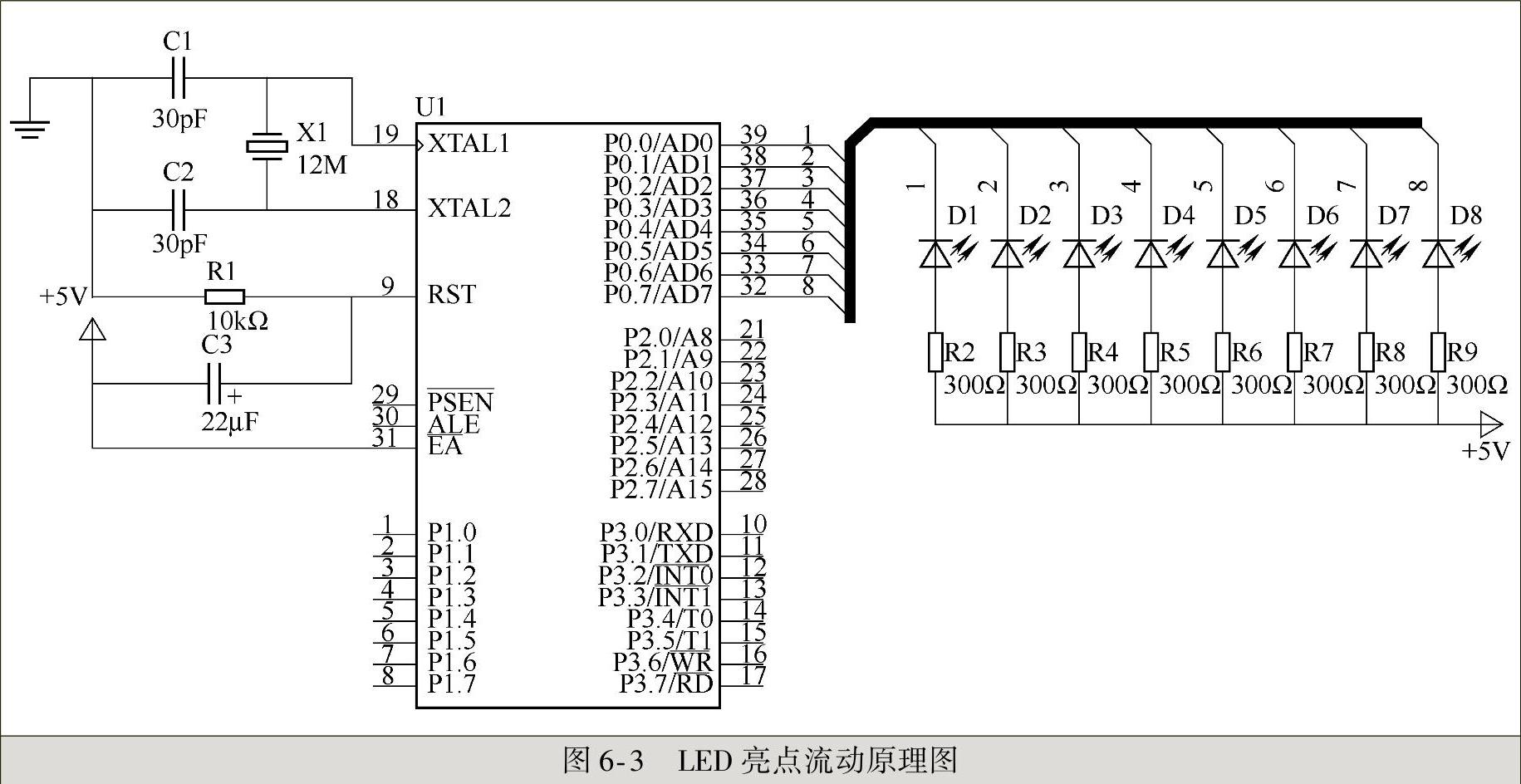

图6-3 LED亮点流动原理图

2 程序设计、汇编和编程（固化）

要求每隔500ms亮点循环左移动一次。

程序设计如下：

ORG 0000H

LJMP STAR

ORG 0030H

STAR：MOV A，#7FH；（A）←7FH

LOOP：RL A；循环左移

MOV P0，A；输出到P0口显示

LCALL DELAY；调延时子程序

LJMP LOOP；返回运行

DELAY：MOV R7，#250；延时500ms

D1：MOV R6，#250

D2：NOP

NOP

NOP

NOP

NOP

NOP

DJNZ R6，D2

DJNZ R7，D1

RET

END

3 电路连接及现象观察

根据电路原理图在单片机实验板（或面包板）上安装好电路，将已固化目标代码的单片机安装到单片机插座上。上电后观察现象：可看到一个亮点流动的跑马灯现象。

分析如下：执行第4句，A中的值是7FH，也就是01111111B；执行第5句，将A中的值进行左移，执行后为FEH，也就是11111110B；执行第6句，使接在P0.0上的LED亮，而其他的都灭，形成了一个“亮点”；第7句调用延时程序，让它“亮”500ms。然后又跳转到LOOP处（LJMP LOOP）。下一个应当是接在P0.1上灯亮了。这样依次循环，就形成了“亮点流动”的跑马灯现象，见表6-1。

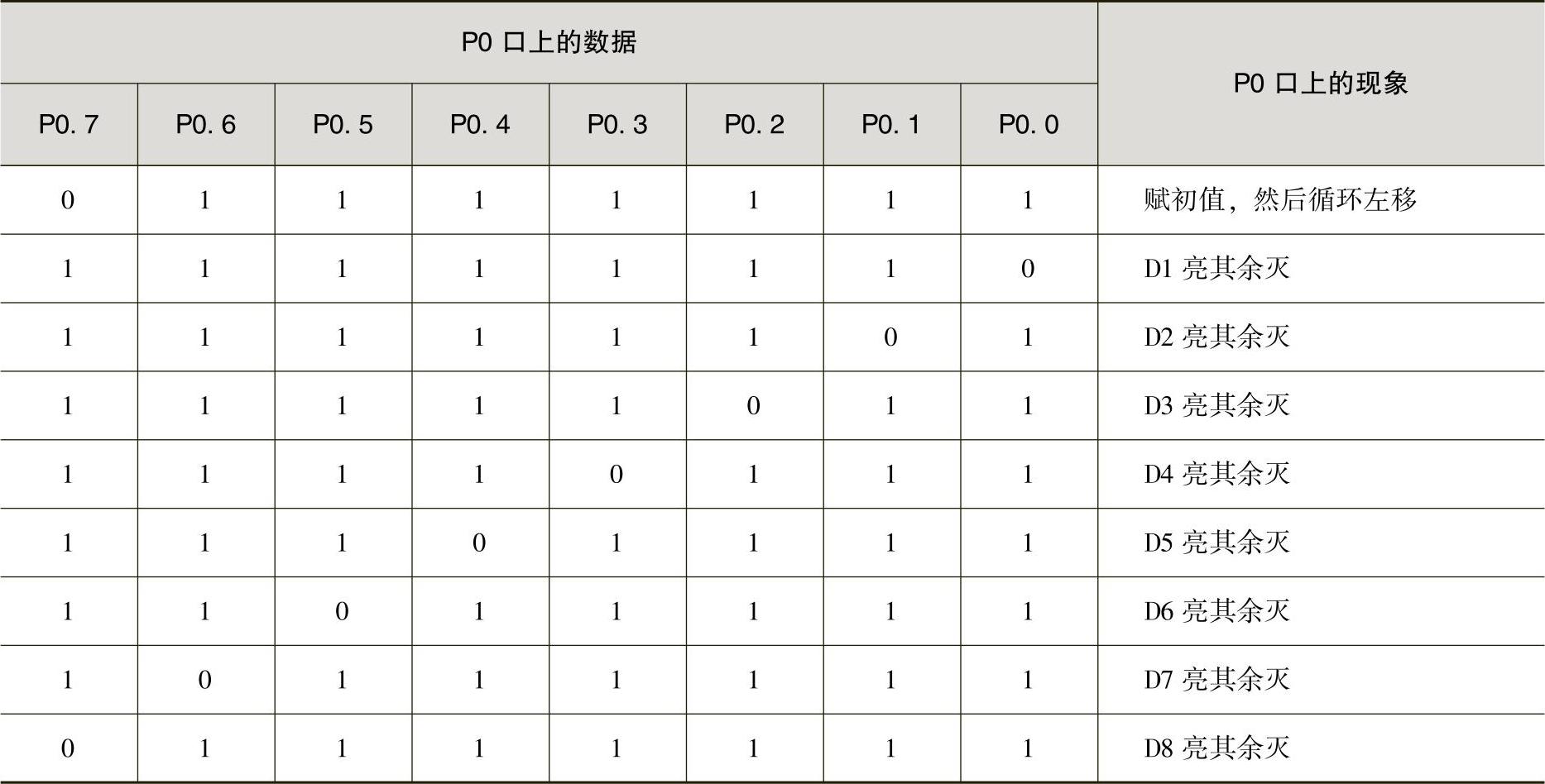

表6-1 亮点流动状态分析
