★6.10.2  28SF040A并行存储器接口设计

★6.10.2 28SF040A并行存储器接口设计

28SF040A是大容量并行存储器,共计512KB,地址线A0~A18共19根,而MCS-51单片机全部寻址空间仅为64KB,地址线A0~A15共16根,因此需要增加高位地址线访问28SF040A。使用单片机的I/O接口控制高位地址线方法:使用P1口的P1.2~P1.0控制28SF040A高位地址线,如图6-50所示;使用单片机的扩展I/O接口控制高位地址线,如图6-51所示。

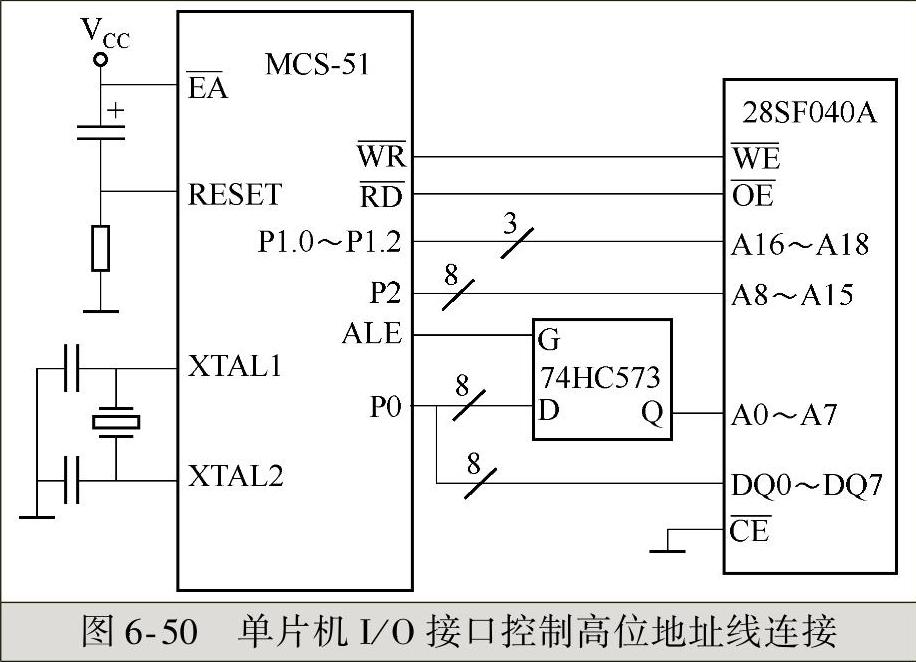

图6-50 单片机I/O接口控制高位地址线连接


图6-51 单片机扩展I/O接口控制高位地址线接口
