★7.1.1  串行通信的数据通路形式

单片机内部集成有一个可编程的全双工的异步通信串行接口，可以作为通用异步接收/发送器（UART），也可作为同步移位寄存器使用。单片机串行接口的结构如图7-4所示。

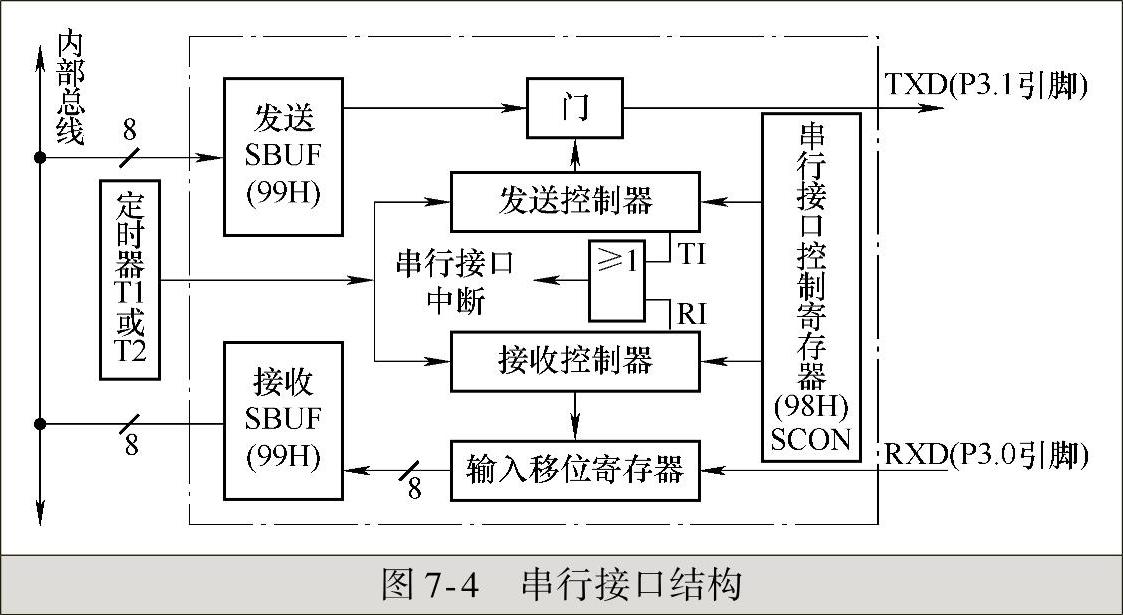

图7-4 串行接口结构

单片机串行接口结构中，两个数据缓冲器SBUF在物理上是相互独立的，一个用于发送数据，另一个用于接收数据。两个SBUF共用一个地址（99H），通过读写指令区别是对哪个SBUF的操作。但发送缓冲器只能写入，不能读出；接收缓冲器只能读出，不能写入。因此，对SBUF进行写操作时，是把数据送入SBUF（发送）中；对SBUF进行读操作时，读出的是SBUF（接收）中的数据。

串行通信以定时器T1或定时器T2作为波特率信号发生器，其溢出脉冲经过分频单元后送到收、发控制器中。RXD（P3.0）和TXD（P3.1）用于串行信号或时钟信号的传入或传出。单片机串行接口的数据通路形式如图7-5所示。

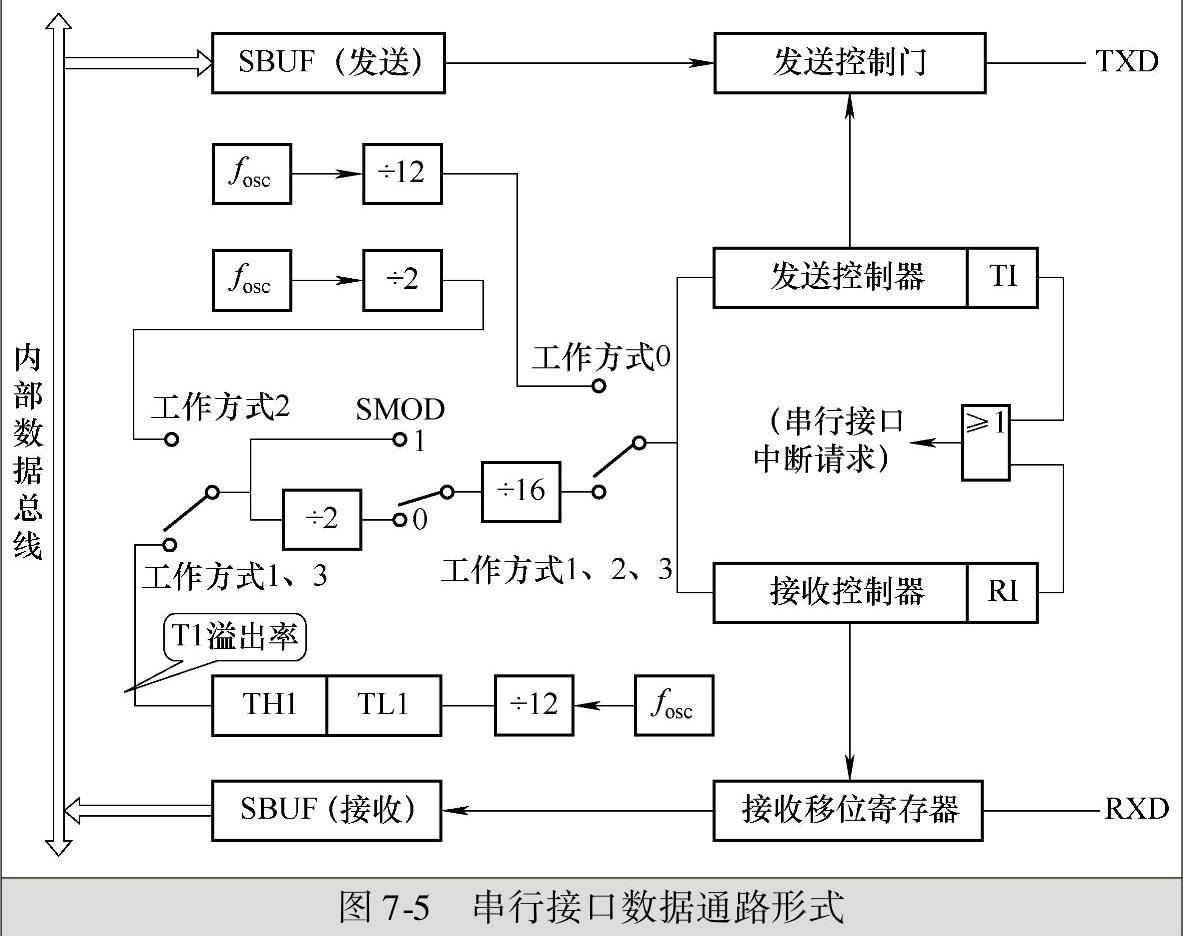

图7-5 串行接口数据通路形式

当单片机执行写SBUF命令（如MOV SBUF，#DATA）完成一次数据发送，串行接口在接收时，接收控制器会自动对RXD线进行监视，只要执行读SBUF命令（如MOV A，SBUF）完成一次数据接收，便可以得到接收的数据。
