2.8.2 连接片截面草图
在本实例中，将利用草图绘制工具绘制如图2-107所示的连接片截面草图。

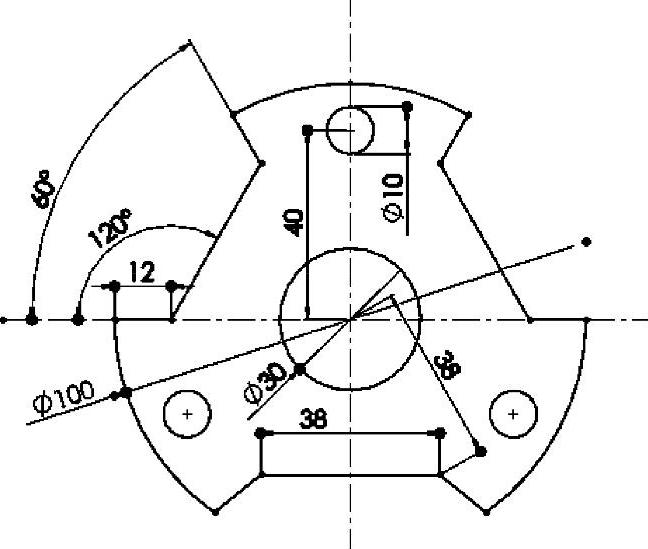

图2-107 连接片截面草图
思路分析
由于图形关于竖直坐标轴对称，所以先绘制除圆以外的关于轴对称部分的实体图形，利用镜像方式进行复制，调用“圆”命令绘制大圆和小圆，再将均匀分布的小圆进行环形阵列，尺寸的约束在绘制过程中完成。绘制流程如图2-108所示。

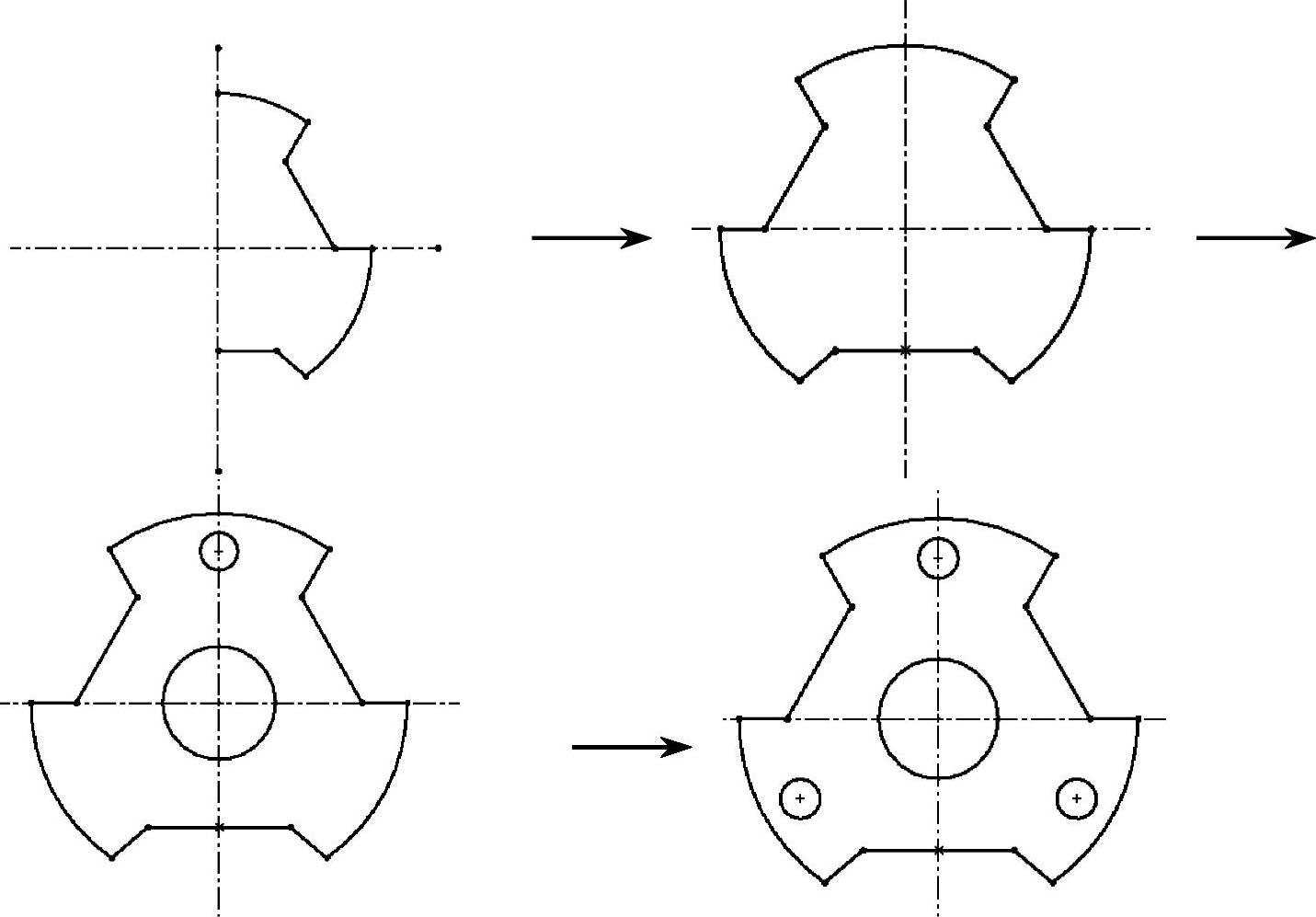

图2-108 连接片截面草图的绘制流程
参见光盘
光盘\动画演示\第2章\连接片截面草图.avi
绘制步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或单击工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中单击“零件”→“确定”按钮，进入零件设计状态。
（2）设置基准面。在特征管理器中选择前视基准面，此时前视基准面变为绿色。
（3）绘制中心线。选择菜单栏中的“插入”→“草图绘制”命令，或者单击“草图”工具栏中的
（草图绘制）按钮，进入草图绘制界面。选择菜单栏中的“工具”→“草图绘制实体”→“中心线”命令，或者单击“草图”工具栏中的
（中心线）按钮，绘制水平和竖直的中心线。
（4）绘制草图1。单击“草图”工具栏中的
（直线）按钮和
（圆）按钮，绘制如图2-109所示的草图。
（5）标注尺寸。单击“草图”工具栏中的
（智能尺寸）按钮，进行尺寸约束。单击“草图”工具栏中的
（剪裁实体）按钮，修剪掉多余的圆弧线，尺寸标注如图2-110所示。

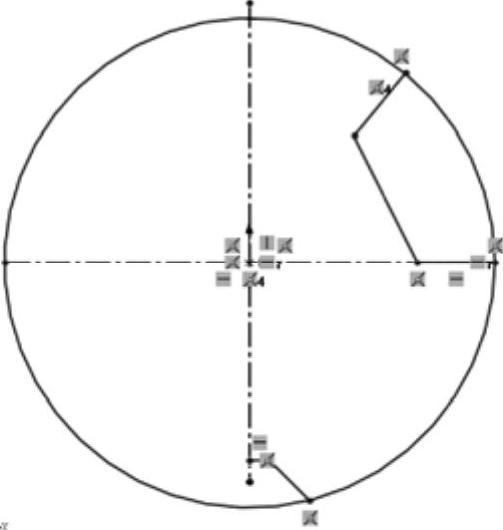

图2-109 绘制草图1

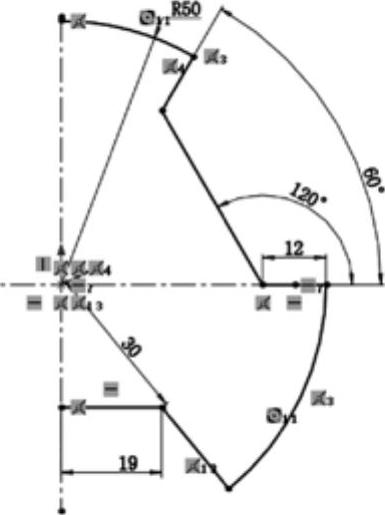

图2-110 尺寸标注
（6）镜像图形。单击“草图”工具栏中的
（镜像实体）按钮，选择竖直轴线右侧的实体图形作为复制对象，镜像点为竖直中心线段，进行实体镜像，镜像实体图形如图2-111所示。

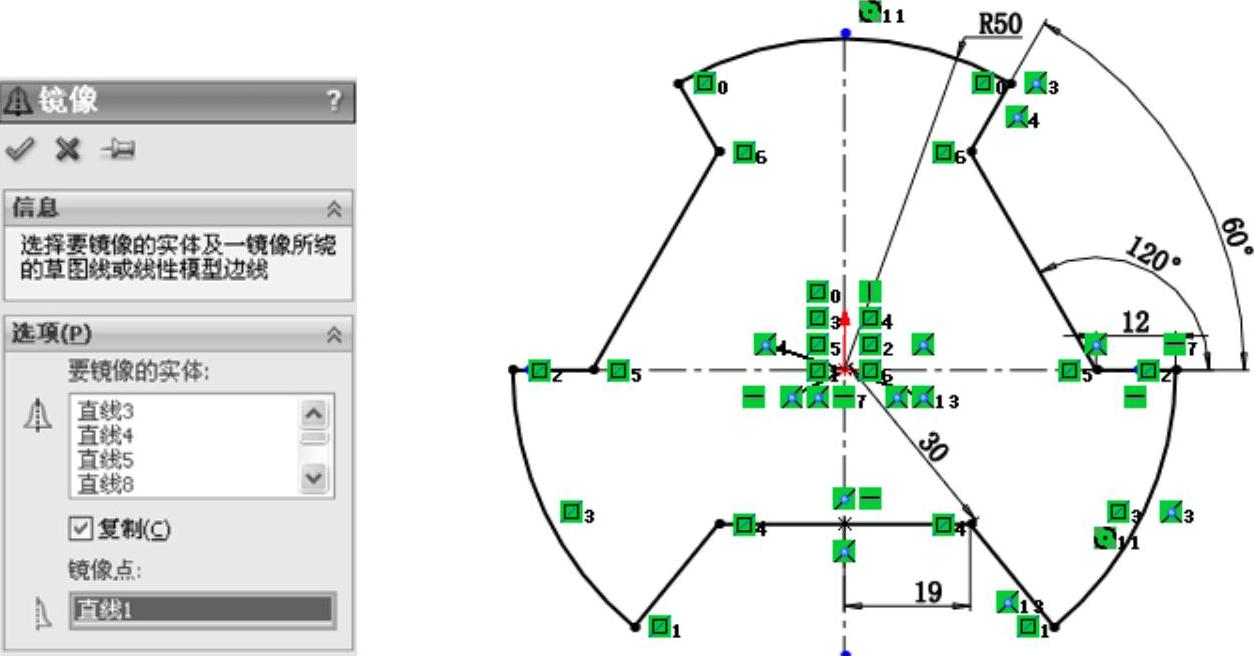

图2-111 镜像实体图形
（7）绘制草图2。选择菜单栏中的“工具”→“草图工具”→“圆”命令，或者单击“草图”工具栏中的
（圆）按钮，绘制直径分别为10和30的圆，并单击
（智能尺寸）按钮，确定位置尺寸，如图2-112所示。
（8）圆周阵列草图。单击“草图”工具栏中的
（圆周草图阵列）按钮，选择直径为10mm的小圆，阵列数目为3，圆周阵列草图如图2-113所示。
图2-112 绘制草图2

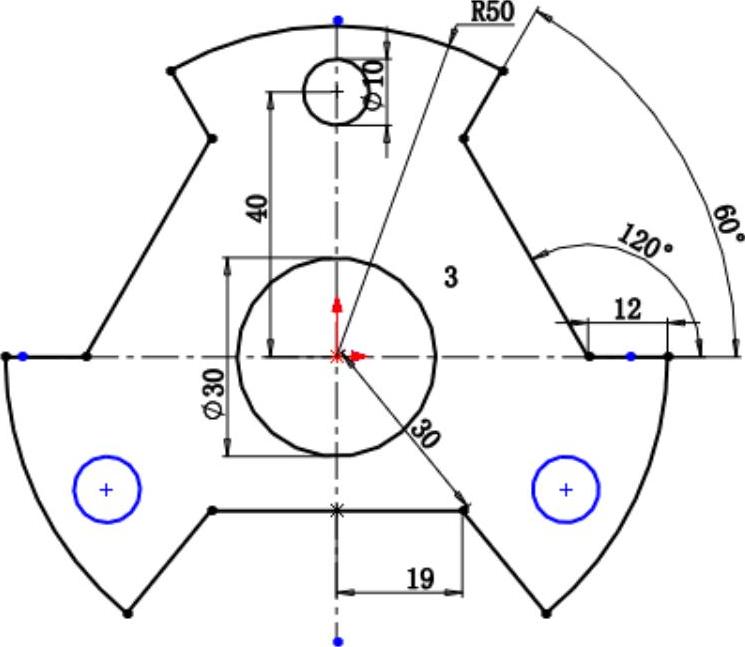

图2-113 圆周阵列草图
（9）保存草图。单击“标准”工具栏中的
（保存）按钮，保存文件。
