2.8.1 气缸体截面草图
在本实例中，将利用草图绘制工具绘制如图2-99所示的气缸体截面草图。

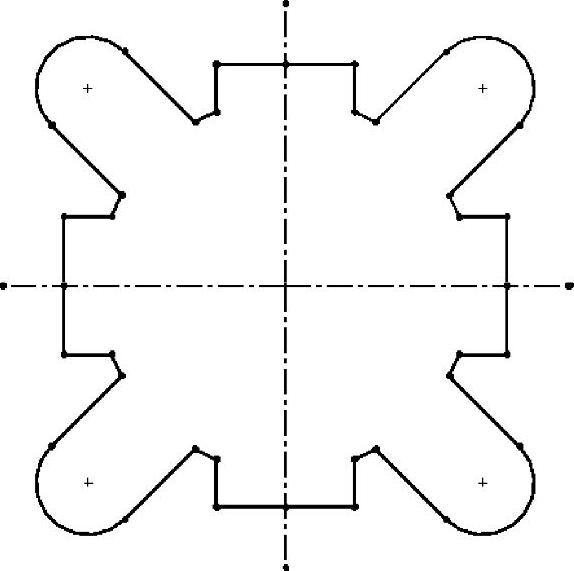

图2-99 气缸体截面草图
思路分析
由于图形关于两坐标轴对称，所以先绘制关于轴对称部分的实体图形，再利用镜像或阵列方式进行复制，完成整个图形的绘制。绘制流程如图2-100所示。

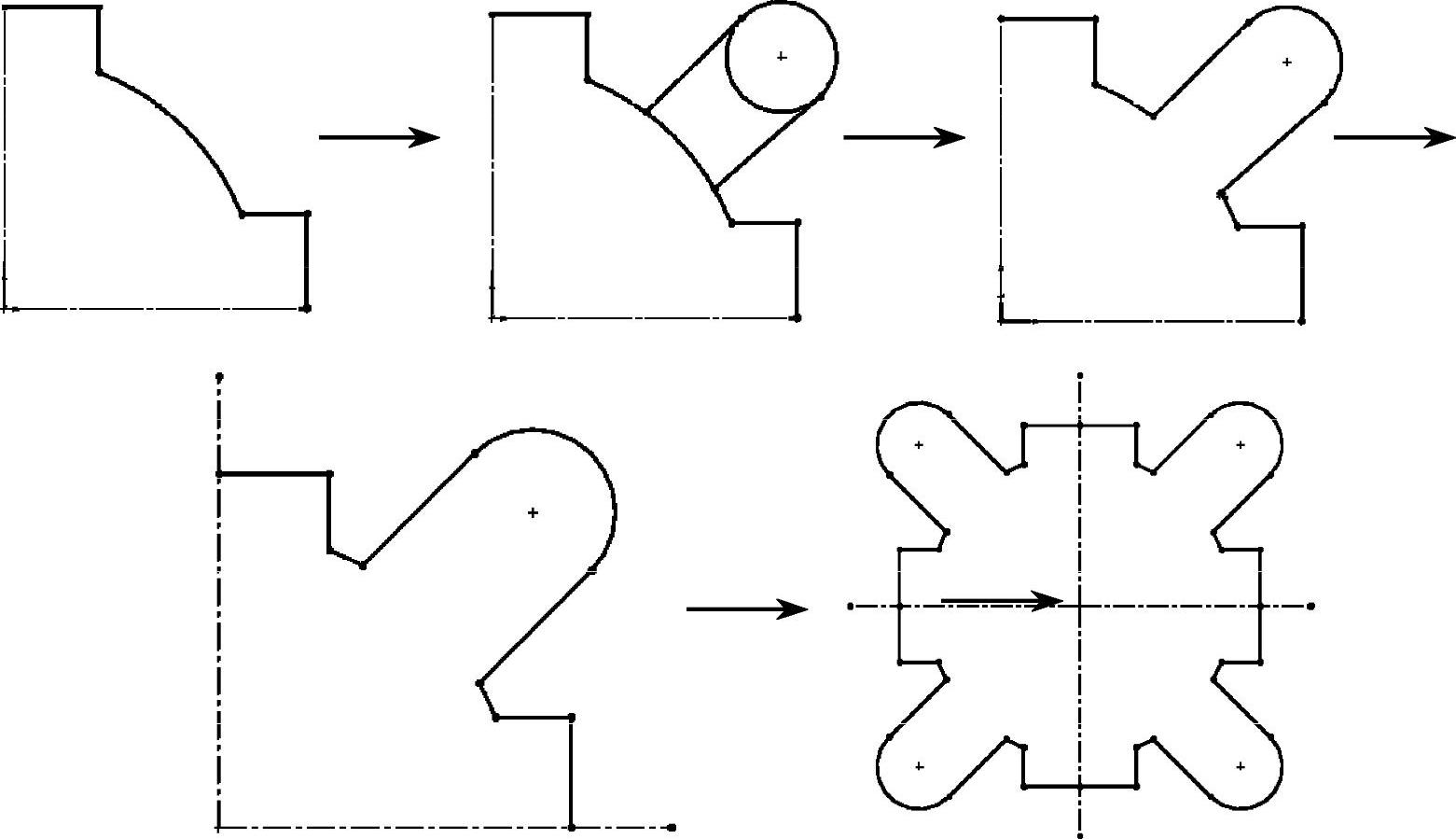

图2-100 绘制流程图
参见光盘
光盘\动画演示\第2章\气缸体截面草图.avi
绘制步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或单击工具栏中的
（新建）按钮，在打开的“新建SolidWorks文件”对话框中，单击“零件”→“确定”按钮。
（2）绘制截面草图。在设计树中选择前视基准面，单击“草图”工具栏中的
（草图绘制）按钮，新建一张草图。单击“草图”工具栏中的
（中心线）按钮和
（圆心/起/终点画弧）按钮，绘制线段和圆弧。
（3）标注尺寸。单击“草图”工具栏中的
（智能尺寸）按钮，标注尺寸1如图2-101所示。
（4）绘制圆和直线段。单击“草图”工具栏中的
（圆）按钮和
（直线）按钮，绘制一个圆和两条线段。
（5）添加几何关系。按住〈Ctrl〉键选择其中一条线段和圆，几何关系添加为相切，两线段均与圆相切，如图2-102所示。
图2-101 标注尺寸1

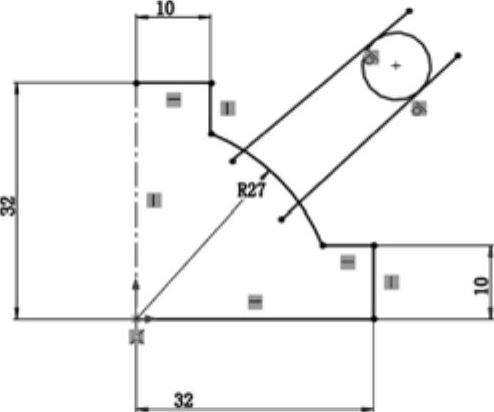

图2-102 绘制圆和直线段
（6）裁剪图形。单击“草图”工具栏中的
（裁剪实体）按钮，修剪多余圆弧，裁剪图形如图2-103所示。
（7）标注尺寸。单击“草图”工具栏中的
（智能尺寸）按钮，标注尺寸2如图2-104所示。

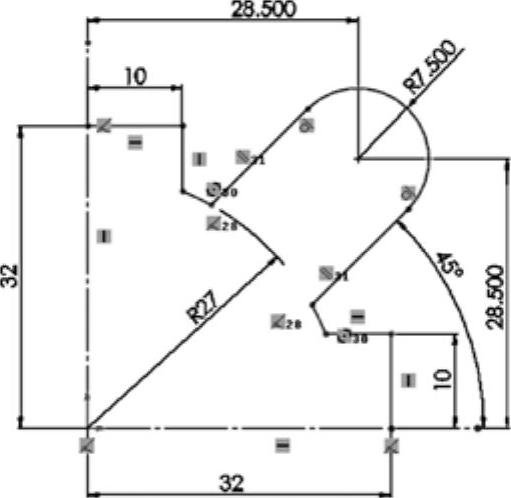

图2-103 裁剪图形

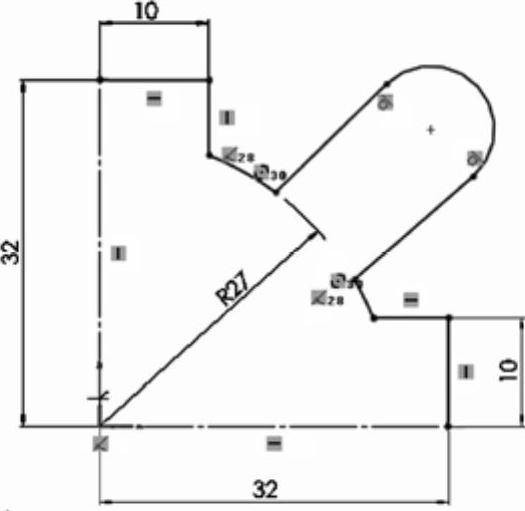

图2-104 标注尺寸2
（8）阵列草图实体。单击“草图”工具栏中的
（圆周草图阵列）按钮，选择草图实体进行阵列，阵列数目为4，阵列草图实体如图2-105所示。
（9）保存草图。单击
（退出草图）按钮，单击“标准”工具栏中的
（保存）按钮，将文件保存为“气缸体截面草图.sldprt”，最终生成的气缸截面草图如图2-106所示。

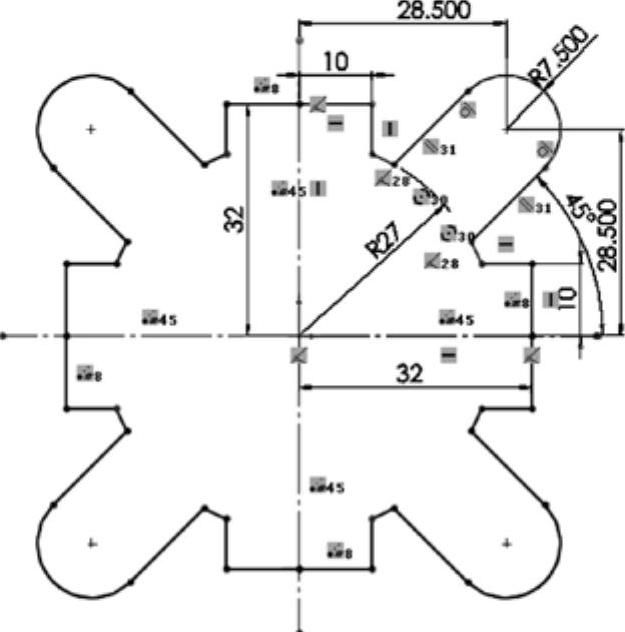

图2-105 阵列草图实体

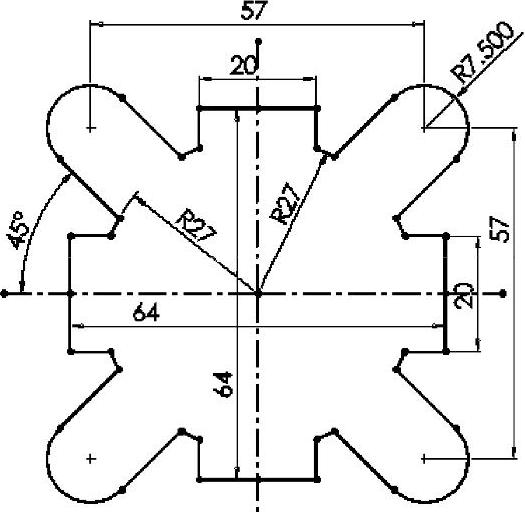

图2-106 最终生成的气缸体截面草图
