8.1.2 方程式驱动尺寸
特征尺寸只能控制特征中不属于草图部分的数值，即特征定义尺寸，而方程式可以驱动任何尺寸。当在模型尺寸之间生成方程式后，特征尺寸成为变量，它们之间必须满足方程式的要求，互相牵制。当删除方程式中使用的尺寸或尺寸所在的特征时，方程式也一起被删除。
下面介绍生成方程式驱动尺寸的操作步骤。
1.为尺寸添加变量名。
（1）在FeatureManager设计树中，右击
（注解）文件夹，在弹出的快捷菜单中选择“显示特征尺寸”命令。此时在图形区中零件的所有特征尺寸都显示出来。
（2）在图8-1实体文件中，单击尺寸值，系统弹出“尺寸”属性管理器。
（3）在“数值”选项卡的“主要值”选项组的文本框中输入尺寸名称，如图8-2所示。单击
（确定）按钮。
2.建立方程式驱动尺寸。

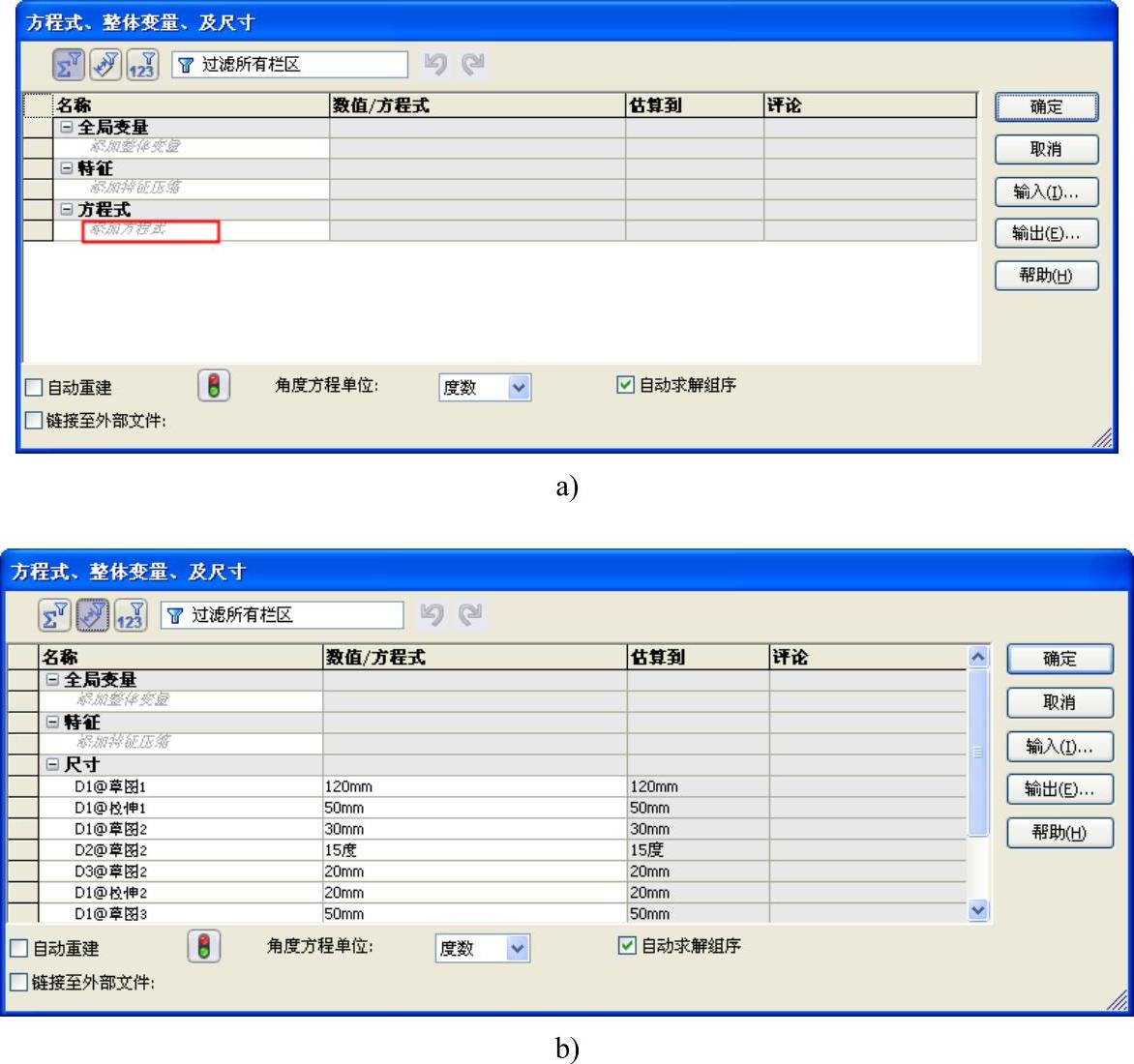

（1）选择菜单栏中的“工具”→“方程式”命令，系统弹出“方程式、整体变量、及尺寸”对话框。单击“添加”按钮，弹出“方程式、整体变量、及尺寸”对话框，如图8-3所示。
（2）在图形区中依次单击左上角
图标，分别显示“方程式视图”、“尺寸视图”、“按需排列的视图”，如图8-3所示。

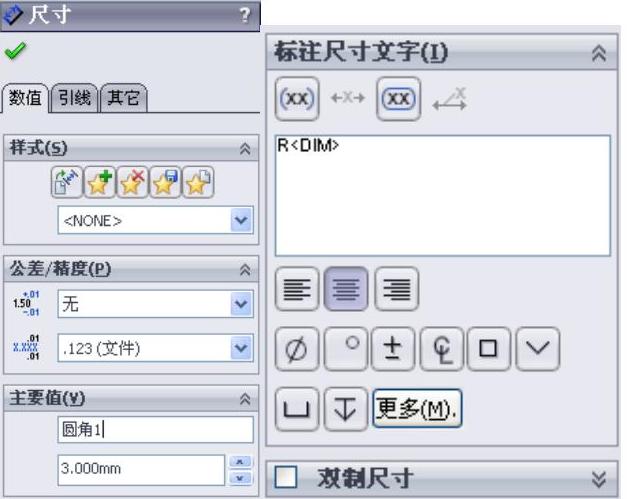

图8-2 “尺寸”属性管理器

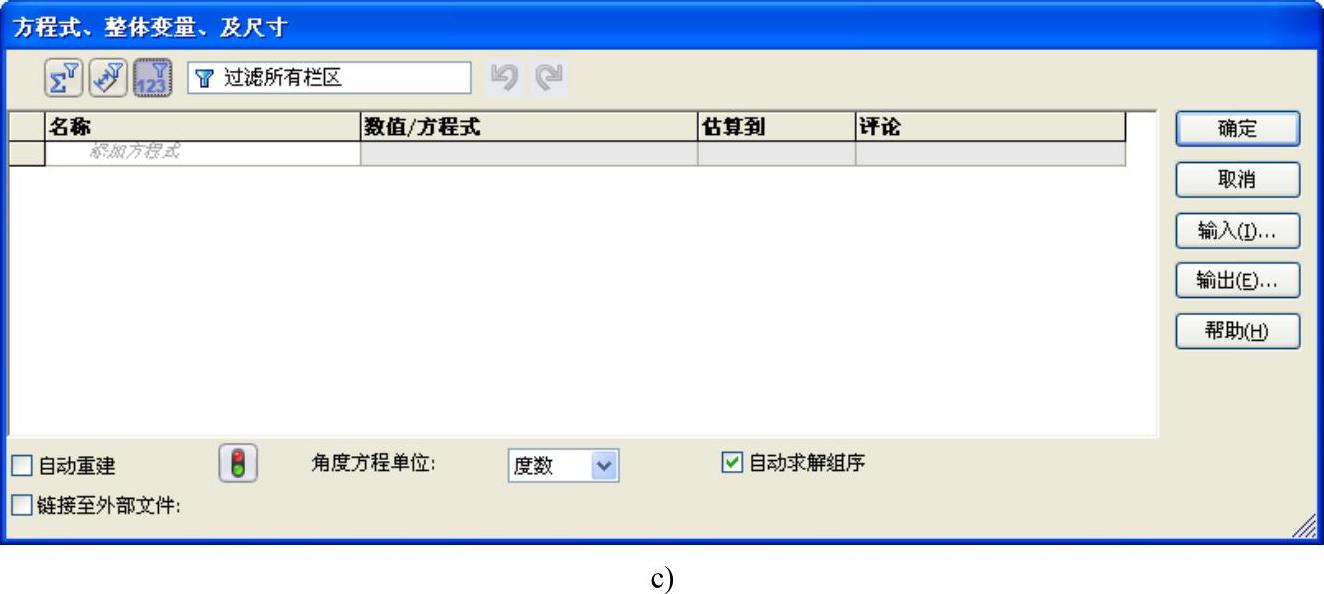

图8-3 “方程式、整体变量、及尺寸”对话框（续）
（3）单击对话框中的
（重建模型）按钮，或选择菜单栏中的“编辑”→“重建模型”命令来更新模型，所有被方程式驱动的尺寸会立即更新。此时在“FeatureManager设计树”中会出现
（方程式）文件夹，右击该文件夹即可对方程式进行编辑、删除、添加等操作。
技巧荟萃
被方程式驱动的尺寸无法在模型中以编辑尺寸值的方式来改变。
为了更好地了解设计者的设计意图，还可以在方程式中添加注释文字，也可以像编程那样将某个方程式注释掉，避免该方程式的运行。
下面介绍在方程式中添加注释文字的操作步骤。
（1）可直接在“方程式”下方空白框中输入内容，如图8-3a所示。
（2）单击图8-3所示“方程式、整体变量、及尺寸”对话框中的
按钮，弹出如图8-4所示的“打开”对话框，选择要添加注释的方程式，即可添加外部方程式文件。
（3）同理，单击“输出”按钮，输出外部方程式文件。

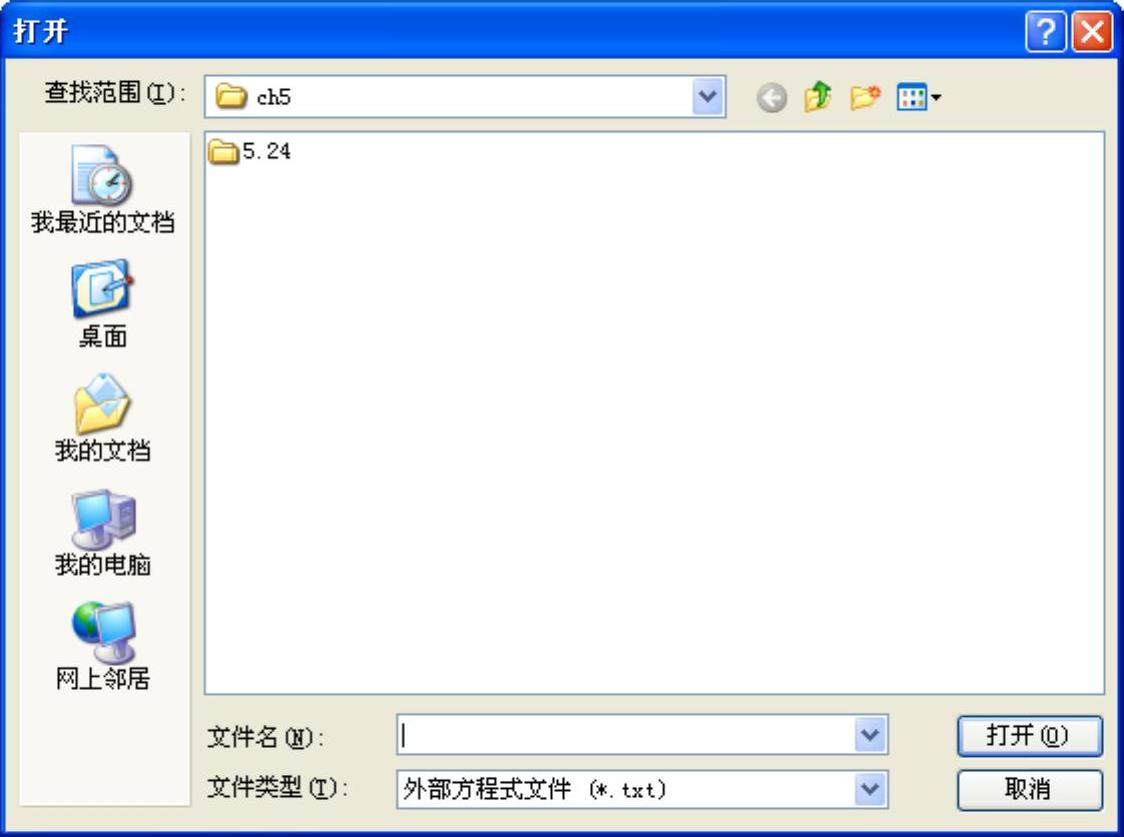

图8-4 “打开”对话框

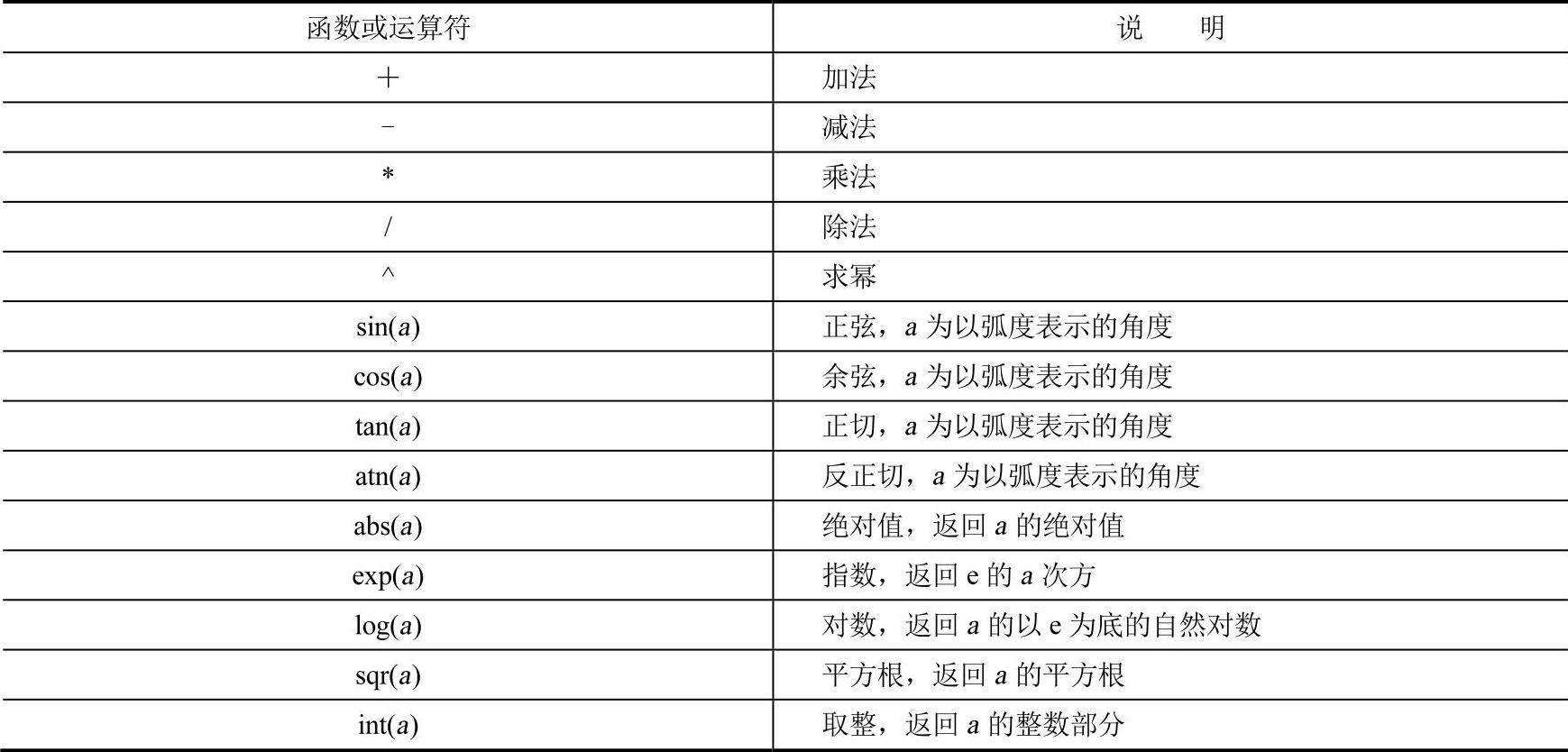

在SolidWorks 2012中方程式支持的运算和函数如表8-1所示。
表8-1 方程式支持的运算和函数
