8.1.3 系列零件设计表
如果用户的计算机上同时安装了Microsoft Excel，就可以使用Excel在零件文件中直接嵌入新的配置。配置是指由一个零件或一个部件派生而成的形状相似、大小不同的一系列零件或部件集合。在SolidWorks中大量使用的配置是系列零件设计表，用户可以利用该表很容易地生成一系列形状相似、大小不同的标准零件，如螺母、螺栓等，从而形成一个标准零件库。
使用系列零件设计表具有如下优点。
●可以采用简单的方法生成大量的相似零件，对于标准化零件管理有很大帮助。
●使用系列零件设计表，不必一一创建相似零件，可以节省大量时间。
●使用系列零件设计表，在零件装配中很容易实现零件的互换。
生成的系列零件设计表保存在模型文件中，不会链接到原来的Excel文件，在模型中所进行的更改不会影响原来的Excel文件。
下面介绍在模型中插入一个新的空白的系列零件设计表的操作步骤。
（1）选择菜单栏中的“插入”→“表格”→“设计表”命令，系统弹出“系列零件设计表”属性管理器，如图8-5所示。在“源”选项组中点选“空白”单选钮，然后单击
（确定）按钮。
（2）此时，一个Excel工作表出现在零件文件窗口中，Excel工具栏取代了SolidWorks工具栏，如图8-6所示。

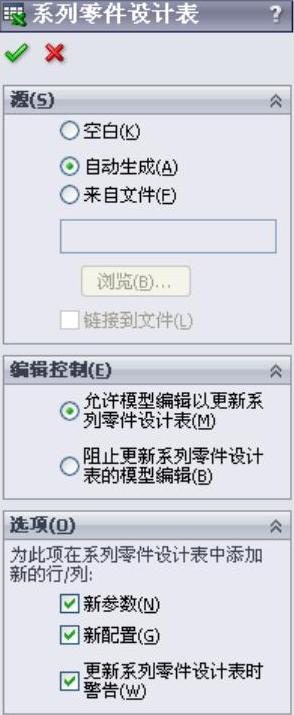

图8-5 “系列零件设计表” 属性管理器
（3）可以在表的第2行输入要控制的尺寸名称，也可以在图形区中双击要控制的尺寸，则相关的尺寸名称出现在第2行中，同时该尺寸名称对应的尺寸值出现在“第一实例”行中。

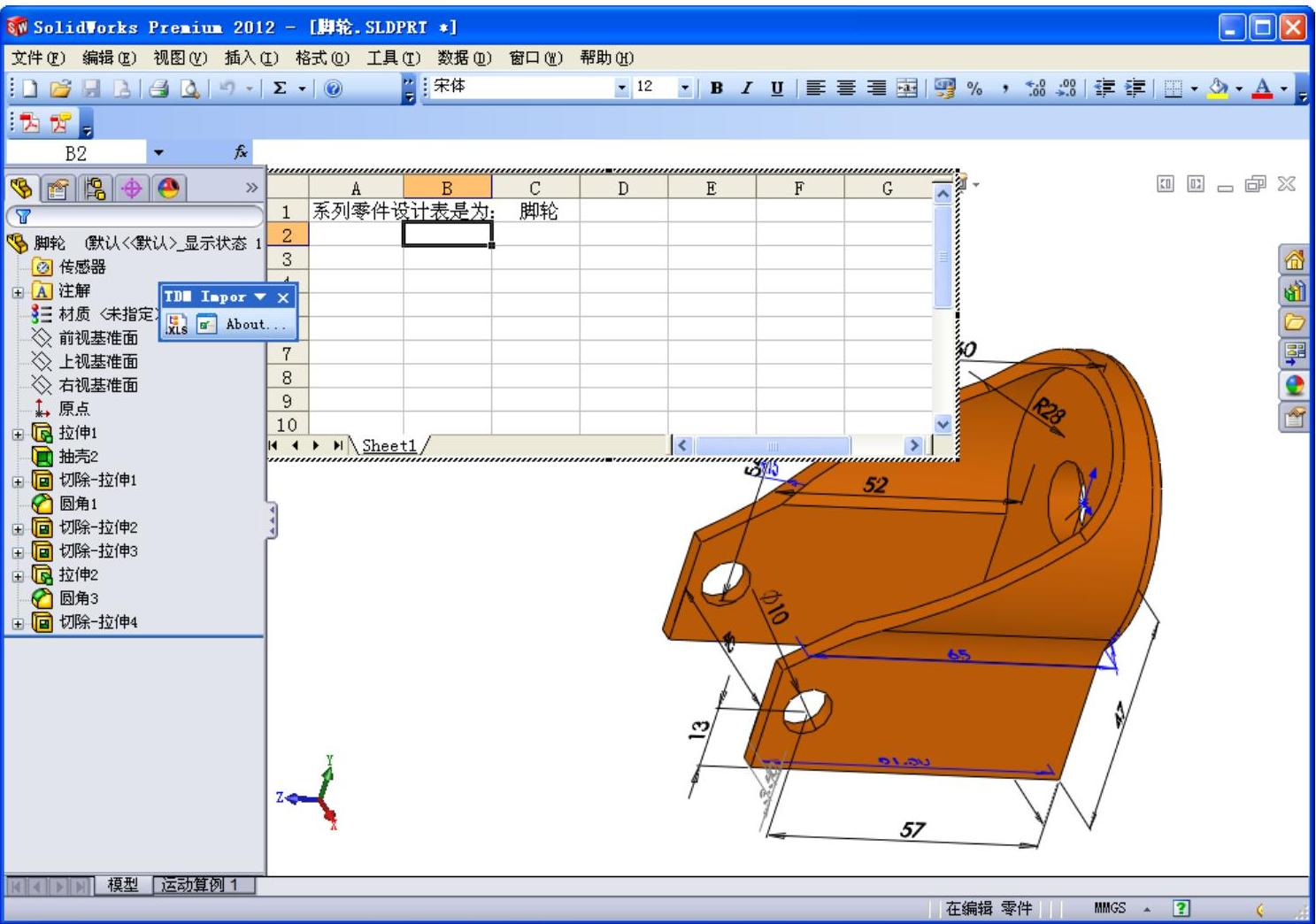

图8-6 插入的Excel工作表
（4）重复步骤（3），直到定义完模型中所有要控制的尺寸。
（5）如果要建立多种型号，则在列A（单元格A4、A5…）中输入想生成的型号名称。
（6）在对应的单元格中输入该型号对应控制尺寸的尺寸值，如图8-7所示。

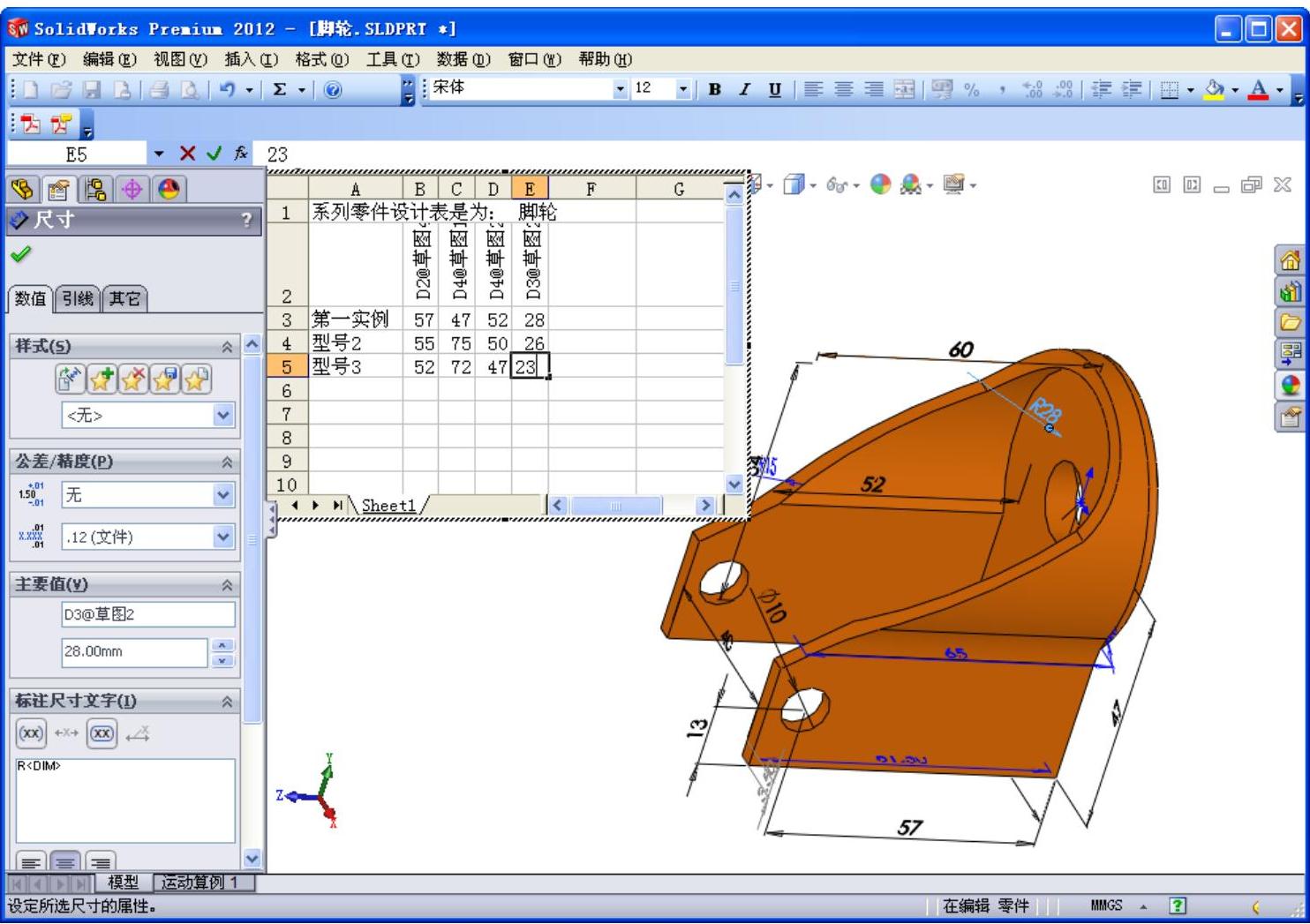

图8-7 输入控制尺寸的尺寸值
（7）向工作表中添加信息后，在表格外单击，将其关闭。
（8）此时，系统会显示一条信息，列出所生成的型号。如图8-8所示。
当用户创建完成一个系列零件设计表后，其原始样本零件就是其他所有型号的样板，原始零件的所有特征、尺寸、参数等均有可能被系列零件设计表中的型号复制使用。

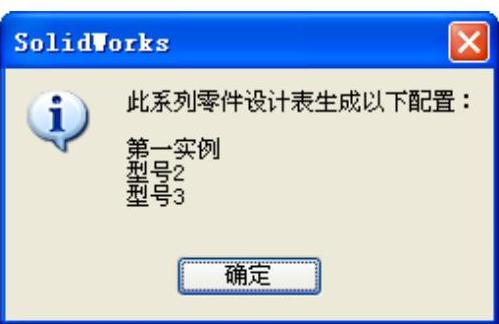

图8-8 信息对话
下面介绍将系列零件设计表应用于零件设计中的操作步骤。
（1）单击图形区左侧面板顶部的
（ConfigurationManager设计树）选项卡。
（2）ConfigurationManager设计树中显示该模型中系列零件设计表生成的所有型号。
（3）右击要应用型号，在弹出的快捷菜单中选择“显示配置”命令，如图8-9所示。
（4）系统会按照系列零件设计表中该型号的模型尺寸重建模型。

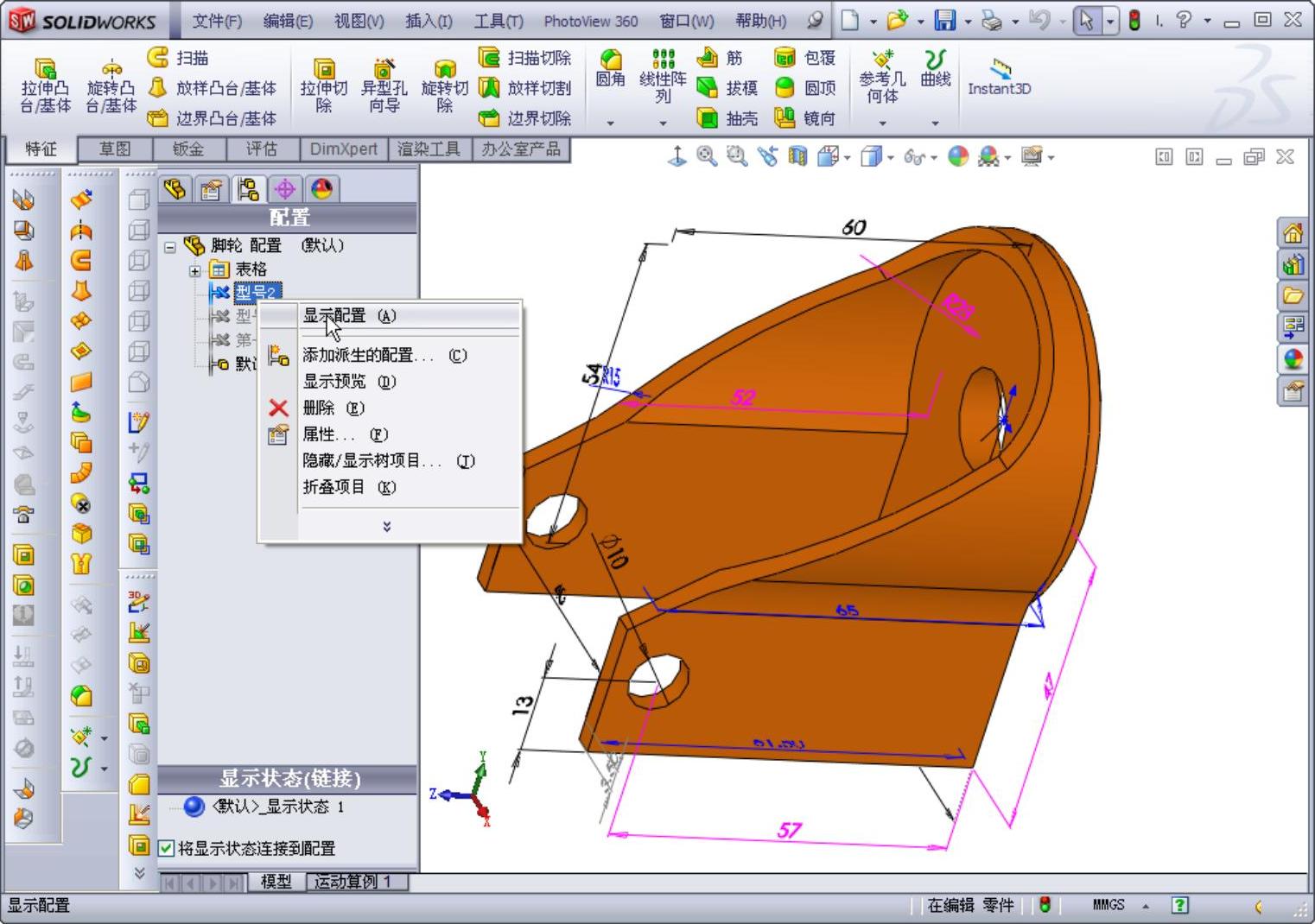

图8-9 快捷菜单
下面介绍对已有的系列零件设计表进行编辑的操作步骤。
（1）单击图形区左侧面板顶部的
（FeatureManager设计树）选项卡。
（2）在FeatureManager设计树中，右击
（系列零件设计表）按钮。
（3）在弹出的快捷菜单中选择“编辑定义”命令。
（4）如果要删除该系列零件设计表，则选择“删除”命令。
在任何时候，用户均可在原始样本零件中加入或删除特征。如果是加入特征，则加入后的特征将是系列零件设计表中所有型号成员的共有特征。若某个型号成员正在被使用，则系统将会依照所加入的特征自动更新该型号成员。如果是删除原样本零件中的某个特征，则系列零件设计表中的所有型号成员的该特征都将被删除。若某个型号成员正在被使用，则系统会将工作窗口自动切换到现在的工作窗口，完成更新被使用的型号成员。
