11.5.2 零件的阵列
零件的阵列分为线性阵列和圆周阵列。如果装配体中具有相同的零件，并且这些零件按照线性或者圆周的方式排列，则可以使用线性阵列和圆周阵列命令进行操作。下面结合实例介绍线性阵列的操作步骤，圆周阵列操作与此类似，读者可自行练习。
线性阵列可以同时阵列一个或者多个零部件，并且阵列出来的零件不需要再添加配合关系，即可完成配合。
（1）选择菜单栏中的“文件”→“新建”命令，创建一个装配体文件。
（2）选择菜单栏中的“插入”→“零部件”→“现有零件/装配体”命令，插入已绘制的名为“底座”文件，并调节视图中零件的方向，底座零件的尺寸如图11-21所示。
（3）选择菜单栏中的“插入”→“零部件”→“现有零件/装配体”命令，插入已绘制的名为“圆柱”文件，圆柱零件的尺寸如图11-22所示。调节视图中各零件的方向，插入零件后的装配体如图11-23所示。

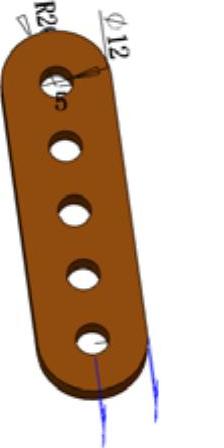

图11-21 底座零件

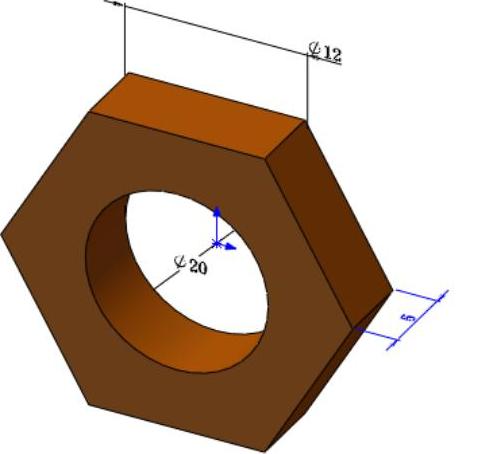

图11-22 圆柱零件
图11-23 插入零件后的装配体
（4）选择菜单栏中的“工具”→“配合”命令，或者单击“装配体”工具栏中的
（配合）按钮，系统弹出“配合”属性管理器。
（5）将如图11-23所示的平面1和平面2添加为“重合”配合关系，将圆柱面3和圆柱面4添加为“同轴心”配合关系，注意配合的方向。
（6）单击
（确定）按钮，配合添加完毕。
（7）单击“标准视图”工具栏中的
（等轴测）按钮，将视图以等轴测方向显示。配合后的等轴测视图如图11-24所示。
（8）选择菜单栏中的“插入”→“零部件阵列”→“线性阵列”命令，系统弹出“线性阵列”属性管理器。
（9）在“要阵列的零部件”选项组中，选择如图11-24所示的圆柱；在“方向1”选项组的
（阵列方向）列表框中，选择如图11-24所示的边线1，注意设置阵列的方向，其他设置如图11-25所示。

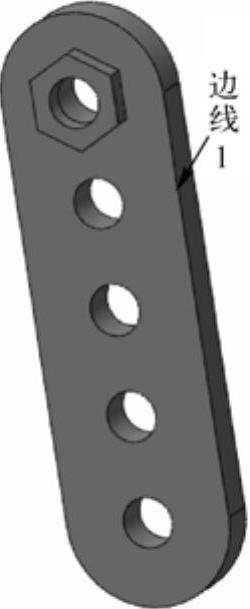

图11-24 配合后的等轴测视图

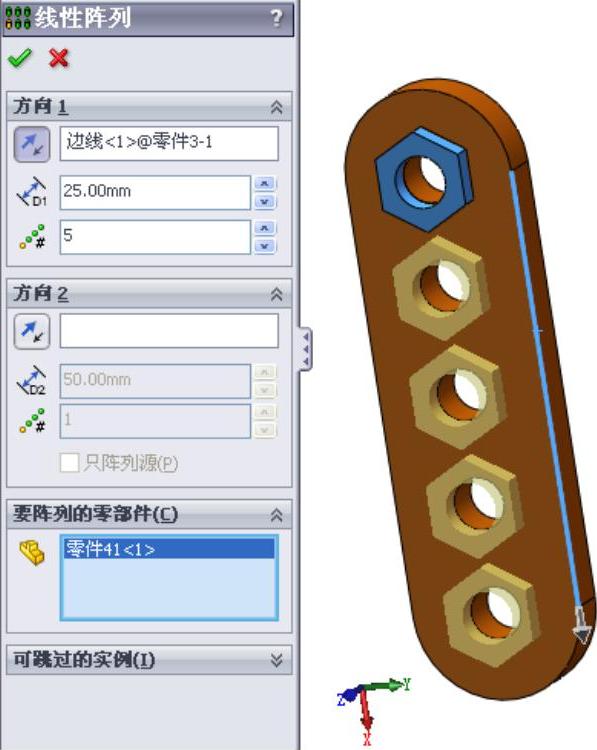

图11-25 “线性阵列”属性管理器
（10）单击
（确定）按钮，完成零件的线性阵列。线性阵列后的图形如图11-26所示，此时装配体的FeatureManager设计树如图11-27所示。

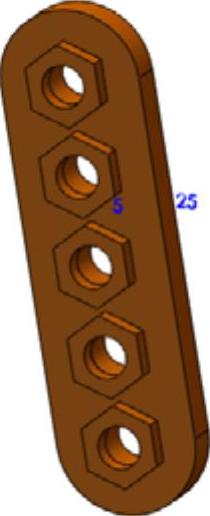

图11-26 线性阵列

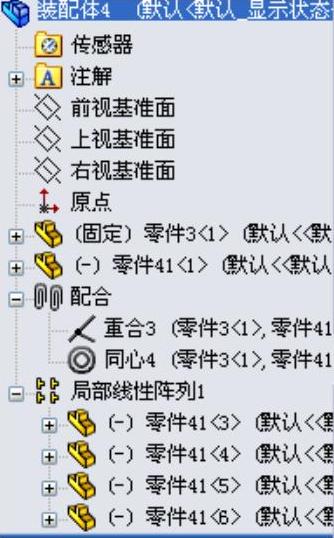

图11-27 FeatureManager设计树
