11.5.3  零件的镜像

11.5.3 零件的镜像

装配体环境中的镜像操作与零件设计环境中的镜像操作类似。在装配体环境中，有相同且对称的零部件时，可以使用镜像零部件操作来完成。

（1）打开零件图如图11-26所示。

（2）选择菜单栏中的“插入”→“镜像零部件”命令，系统弹出“镜像零部件”属性管理器。

（3）在“镜像基准面”列表框中，选择前视基准面；在“要镜像的零部件”选项组中，选择如图11-26所示的零件，如图11-28所示。单击（下一步）按钮，“镜像零部件”属性管理器如图11-29所示。

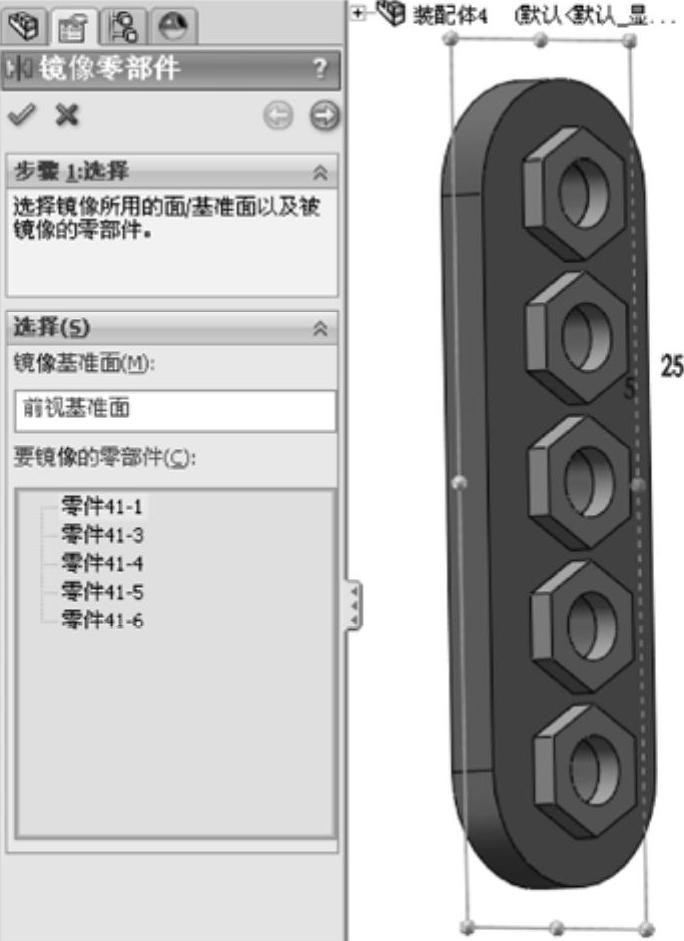

图11-28 “镜像零部件”属性管理器1

(https://www.daowen.com)

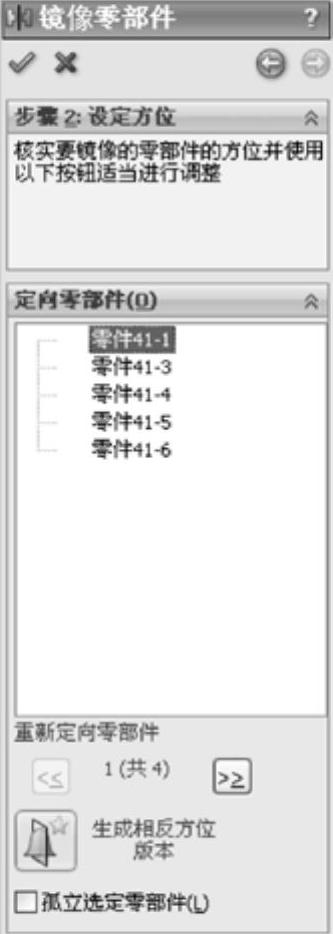

图11-29 “镜像零部件”属性管理器2

（4）单击（确定）按钮，零件镜像完毕，镜像后的图形如图11-30所示。此时装配体文件的“FeatureManager设计树”如图11-31所示。

技巧荟萃

从上面的案例操作步骤可以看出，用户在操作过程中不但可以对称的镜像原零部件，而且还可以反方向镜像零部件，要灵活应用该命令。

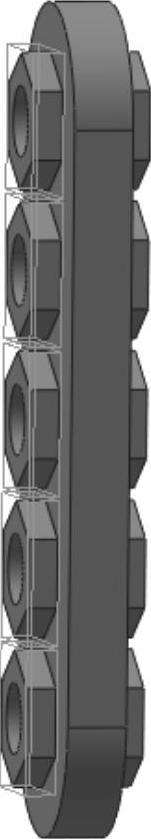

图11-30 镜像零件

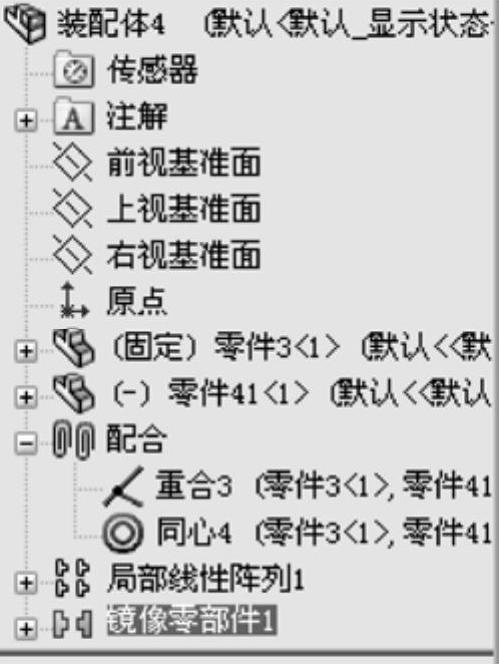

图11-31 设计树
