1.定义图纸格式

1 .定义图纸格式

下面介绍定义工程图纸格式的操作步骤。


(2)在弹出的快捷菜单中选择“编辑图纸格式”命令。

(3)双击标题栏中的文字,即可修改文字。同时在“注释”属性管理器的“文字格式”选项组中可以修改对齐方式、文字旋转角度和字体等属性,如图12-4所示。

(4)如果要移动线条或文字,单击该项目后将其拖动到新的位置。



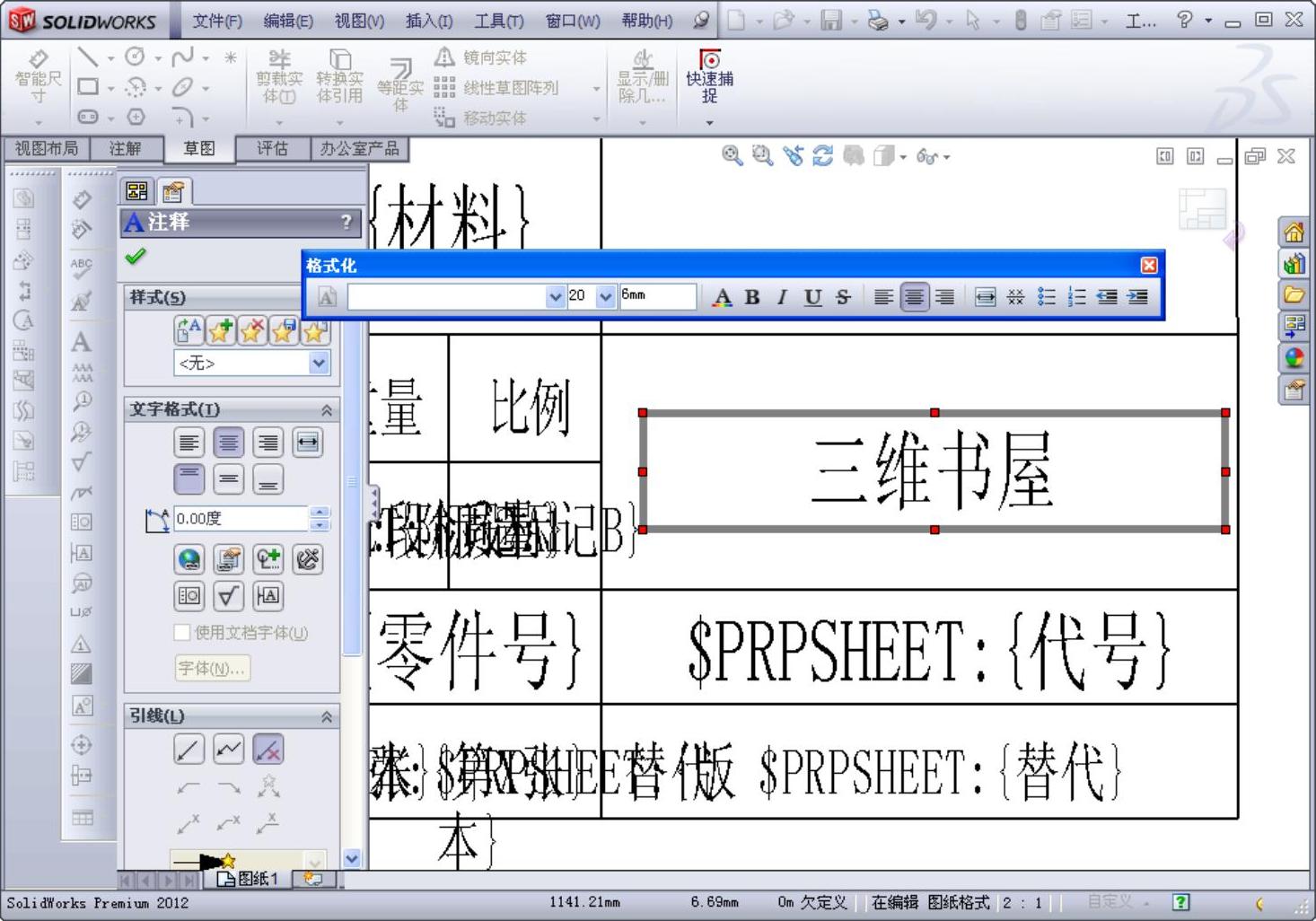

图12-4 “注释”属性管理器


(7)系统弹出的“图纸属性”对话框如图12-5所示,具体设置如下。

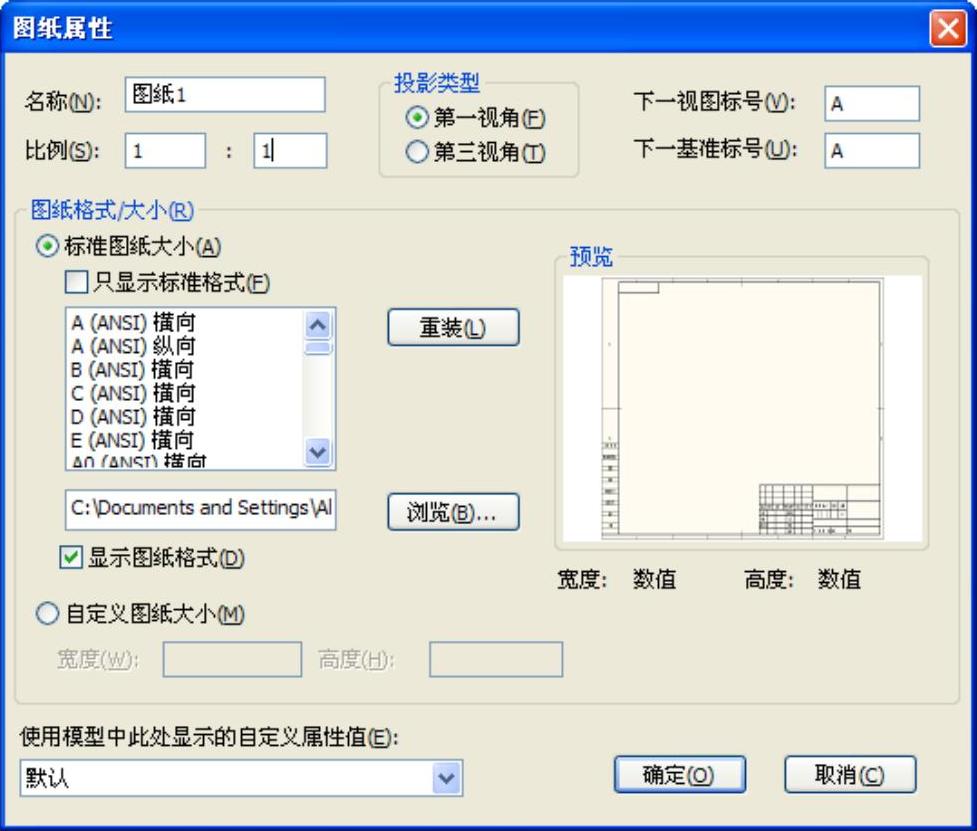

图12-5 “图纸属性”对话框

1)在“名称”文本框中输入图纸的标题。

2)在“比例”文本框中指定图纸上所有视图的默认比例。

3)在“标准图纸大小”列表框中选择一种标准纸张(如A4、B5等)。如果点选“自定义图纸大小”单选钮,则在下面的“宽度”和“高度”文本框中指定纸张的大小。

4)单击“浏览”按钮,可以使用其他图纸格式。

5)在“投影类型”选项组中点选“第一视角”或“第三视角”单选钮。

6)在“下一视图标号”文本框中指定下一个视图要使用的英文字母代号。

7)在“下一基准标号”文本框中指定下一个基准标号要使用的英文字母代号。

8)如果图纸上显示了多个三维模型文件,在“使用模型中此处显示的自定义属性值”下拉列表框中选择一个视图,工程图将使用该视图包含模型的自定义属性。

(8)单击“确定”按钮,关闭“图纸属性”对话框。
