12.3  标准三视图的绘制

在创建工程图前，应根据零件的三维模型，考虑和规划零件视图，如工程图由几个视图组成，是否需要剖视图等。考虑清楚后，再进行零件视图的创建工作，否则如同用手工绘图一样，可能创建的视图不能很好地表达零件的空间关系，给其他用户的识图、看图造成困难。

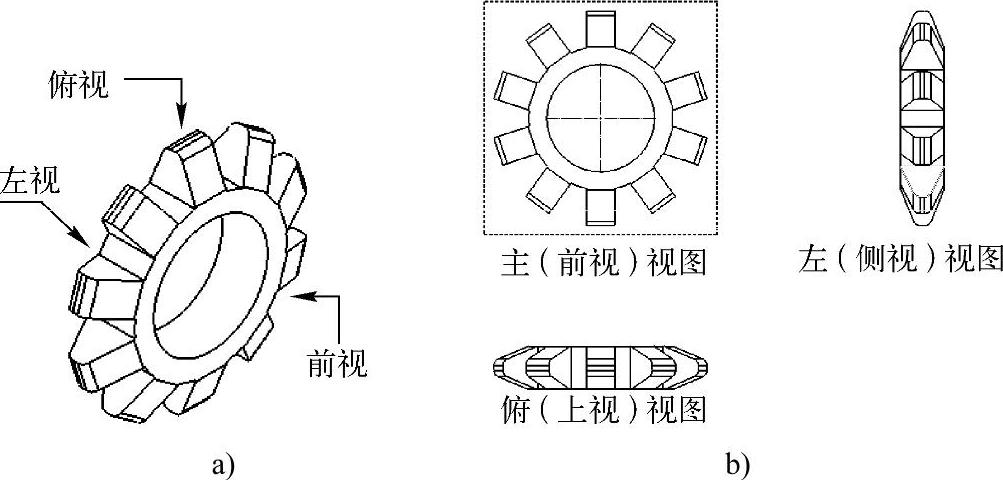

标准三视图是指从三维模型的主视、左视、俯视3个正交角度投影生成3个正交视图，如图12-6所示。

图12-6 标准三视图

在标准三视图中，主视图与俯视图及侧视图有固定的对齐关系。俯视图可以竖直移动，侧视图可以水平移动。SolidWorks生成标准三视图的方法有多种，这里只介绍常用的两种。
