3.1.2　传感器的组成

传感器由两个基本元器件组成：敏感元器件与转换元器件。

在完成非电量到电量的变换过程中，并非所有的非电量参数都能一次直接变换为电量，往往是先变换成一种易于变换成电量的非电量（如位移、应变等），然后再通过适当的方法变换成电量。所以，把能够完成预变换的器件称为敏感元器件。在传感器中，建立在力学结构分析上的各种类型的弹性元件（如梁、板等）的敏感元器件统称为弹性敏感元器件。而转换元器件是能将感觉到的被测非电量参数转换为电量的器件，如应变计、压电晶体、热电偶等。转换元器件是传感器的核心部分，是利用各种物理、化学、生物效应等原理制成的。新的物理、化学、生物效应的发现，常被用到新型传感器上使其品种与功能日益增多，应用领域更加广泛。

应该指出的是，并不是所有的传感器都包括敏感元器件与转换元器件，有一部分传感器不需要起预变换作用的敏感元器件，如热敏电阻、光敏器件等。传感器的基本组成如图3-1所示。

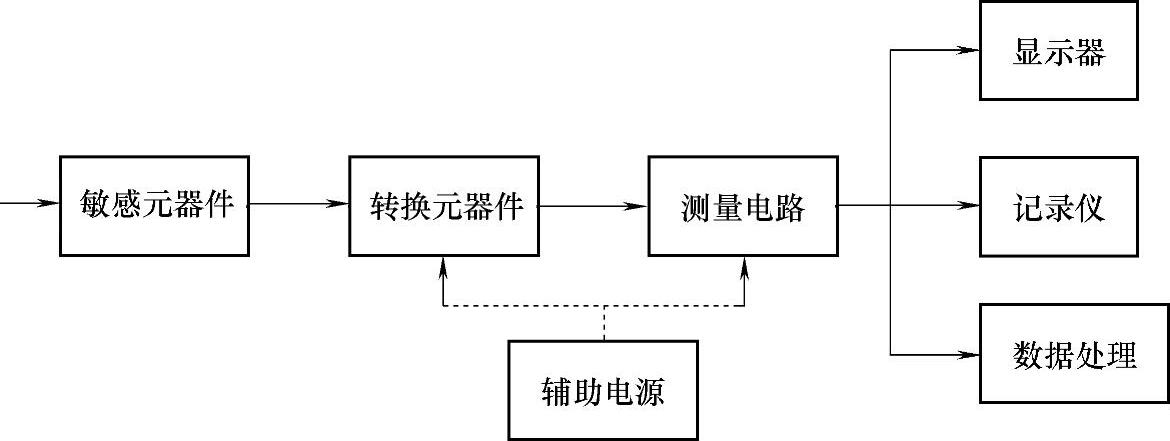

图3-1　传感器的基本组成
