三、特殊晶体管

三、特殊晶体管

1.带阻尼晶体管

带阻尼晶体管是将晶体管与阻尼二极管、保护电阻封装在一体而构成的，常用于彩色电视机和计算机显示器行扫描电路中。

它的电路符号如图1-27所示。

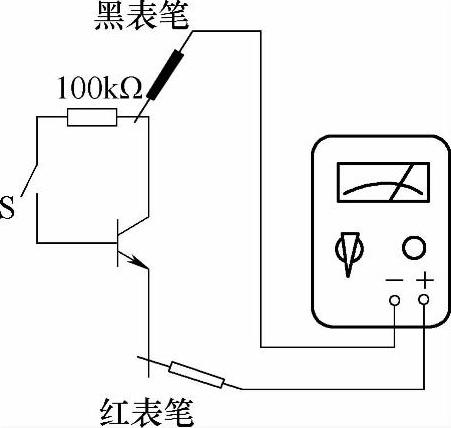

图1-26 集电极的识别

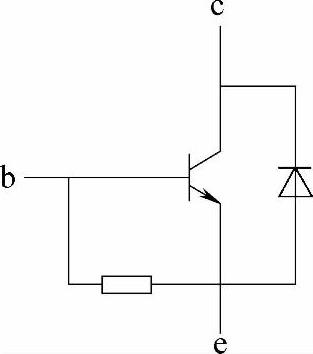

图1-27 带阻尼晶体管的电路符号

2.差分对管

差分对管是将两只性能参数相同的晶体管封装在一起构成的，一般用在音频放大器或仪器、仪表的输入电路中。

它的电路符号如图1-28所示。

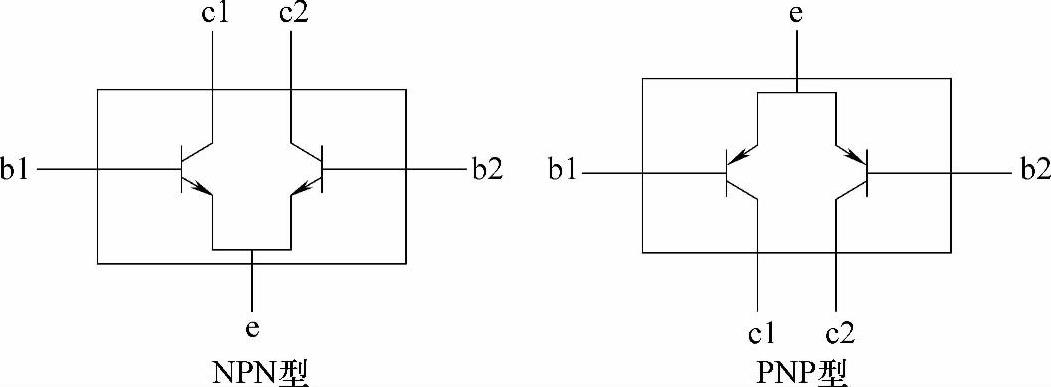

图1-28 差分对管的电路符号

3.达林顿管

达林顿管是复合管的一种连接形式。它是将两只晶体管或更多只晶体管集电极连在一起，而将第一只晶体管的发射极直接耦合到第二只晶体管的基极，依次级联而成。达林顿管的放大系数很高，主要用于高增益放大电路、电动机调速、逆变电路及继电器驱动、LED显示屏驱动等控制电路。

它的电路符号如图1-29所示。

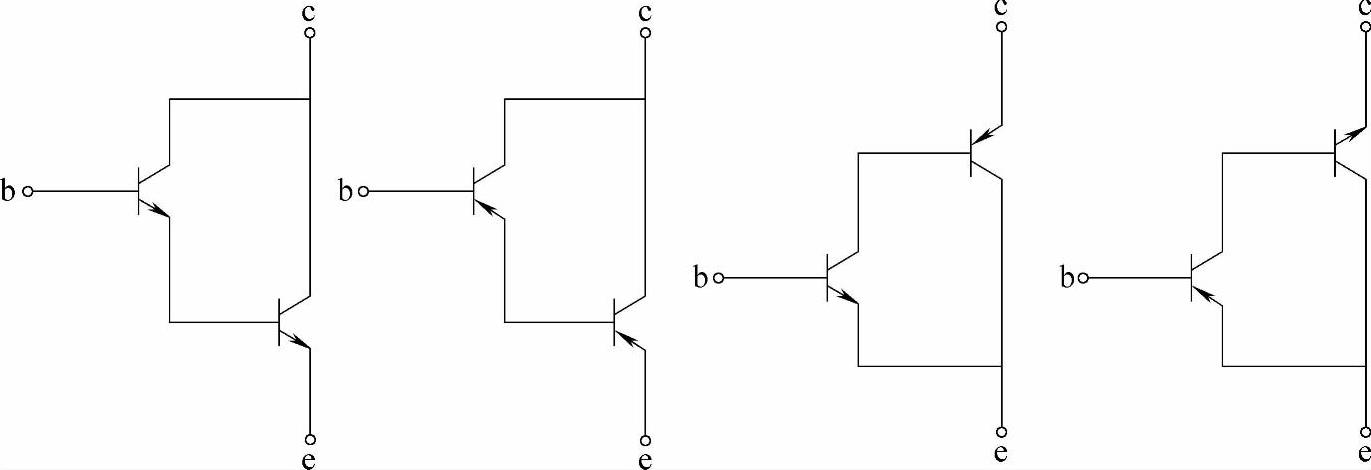

图1-29 达林顿管的电路符号
