晶体管内部结构比二极管多一层P型半导体或N型半导体，形成NPN型和PNP型两种结构，其结构和电路符号如图1-16所示。每个晶体管都有三个不同的导电区域，中间的是基区，两侧分别是发射区和集电区。每个导电区上引出一个电极。基区引出的称为基极，发射区引出的称为发射极，集电区引出的称为集电极。三层半导体在交界面形成了两个PN结。基区与发射区之间的PN结称为发射结，基区与集电区之间的PN结称为集电结。

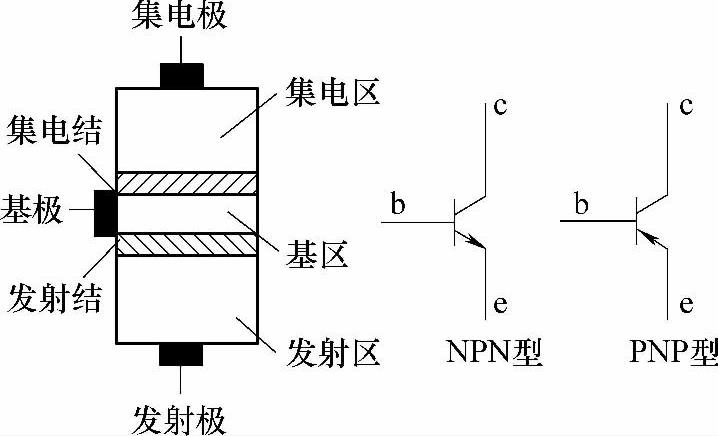

图1-16 晶体管的结构和电路符号
