反馈的基本概念

把放大电路输出信号的一部分或全部通过一定的途径回送到放大电路的输入端，以改善放大器的某些性能，这种方法叫做反馈。反馈信号的传递方向，则是从输出端经反馈系统到输入端。具有反馈的放大组成框图如图2-24所示。

图2-24 具有反馈的放大电路组成框图

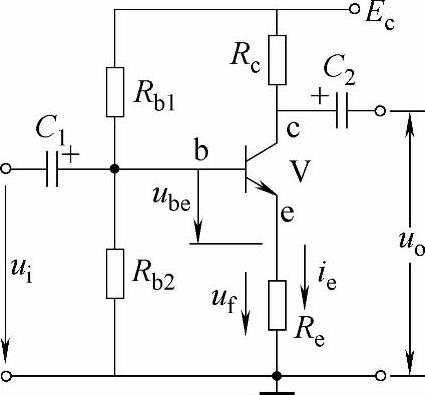

图2-25所示的分压式偏置电路，就是一个带有反馈的放大电路。它通过反馈电阻R_e，把输出电流i_e引回到输入端，形成反馈量u_f。输入量u_i和反馈量u_f叠加后形成净输入量u_be，由于R_b1、R_b2将U_b固定在某一值，使u_be受到u_i的影响而与i_e（i_c）反向变化，从而维持i_c的基本不变，使i_c由于某种原因升高或下降时能实现工作点的稳定。

图2-25 分压式偏置电路

图2-26所示电压负反馈电路，也是一个带有反馈的放大电路。它利用反馈网电阻R_f，把输出电压u_o送回到输入端，形成反馈量i_f。输入量i_i和反馈量i_f叠加后形成净输入量i_b。当i_i恒定时，i_b与u_o反向变化，从而可使u_o基本恒定。
