反馈的类型及其判别

根据反馈的极性、输出端的取样方式、输入端的连接方式及反馈信号的性质等，可将反馈分为以下几种。

（1）按反馈的极性分为正反馈、负反馈 如果反馈信号和外加信号在相位上是相同的，反馈信号起加强输入信号的作用，使有效（净）输入信号增大，则引入反馈后，放大倍数增大。这种反馈叫做正反馈。

如果反馈信号和外加信号在相位上是相反的，反馈信号起削弱输入信号的作用，使有效（净）输入信号减小，则引入反馈后，放大倍数减小。这种反馈叫做负反馈。

（2）按输出端的取样方式分为电压反馈和电流反馈 如果从输出电压中取得反馈信号，则反馈电压与输出电压成正比，这种反馈叫做电压反馈。

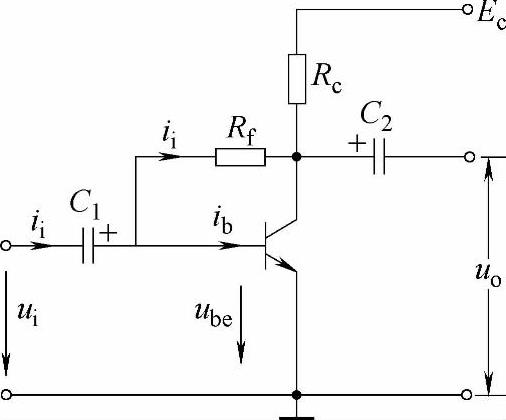

图2-26 电压负反馈电路

如果从输出电流中取得反馈信号，则反馈电流与输出电流成正比，这种反馈叫做电流反馈。

（3）按输入端的连接方式分为串联反馈和并联反馈 如果在输入端反馈信号与输入信号串联，则这种反馈叫做串联反馈。

如果在输入端反馈信号与输入信号并联，这时放大器的净输入电流是信号电流和反馈电流两者并联作用而成的，这种反馈叫做并联反馈。

（4）根据反馈信号的性质分为直流反馈和交流反馈 直流反馈对直流信号起作用，直流负反馈能稳定静态工作点；交流反馈则对交流信号起作用，交流负反馈能稳定输出电压、输出电流，以及电压和电流放大倍数，还能够改变输入与输出电阻等。
