LC振荡电路

图3-3所示为一个LC正弦波振荡电路，它由放大电路、反馈网络和选频电路组成。放大电路以晶体管为核心组成。电路中W1、W2、W3三个绕组同绕在一个铁心上组成变压器T。绕组W1是变压器的一次绕组，它与电容C并联后，既充当晶体管集电极负载，又是振荡电路的选频环节。W2是变压器二次绕组之一，它与电容C_b组成反馈电路。反馈信号由W2感应产生，经C_b后传送给放大电路的输入端。W3绕组是振荡电路的输出绕组。

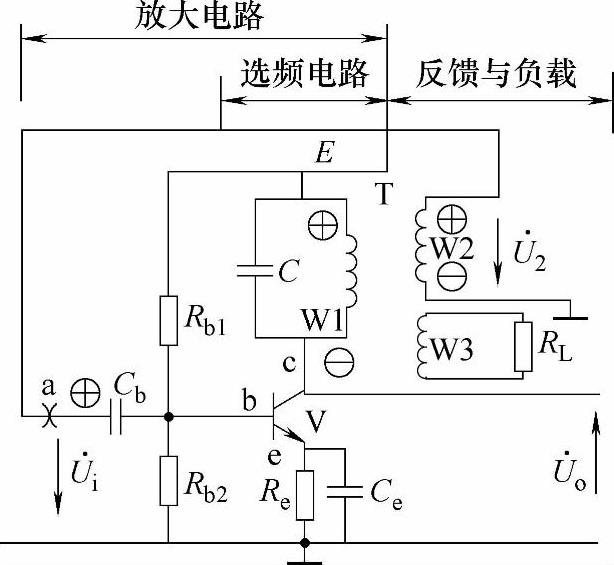

图3-3 LC正弦波振荡电路
