集成运放的理想化条件

在分析集成运放应用电路时，为简化分析过程，常把集成运放理想化，即对理想运算放大器做出如下假设：

①开环电压放大倍数A_od→∞。

②差模输入电阻r_id→∞。

③开环输出电阻r_o→0。

④共模抑制比K_CMR→∞。

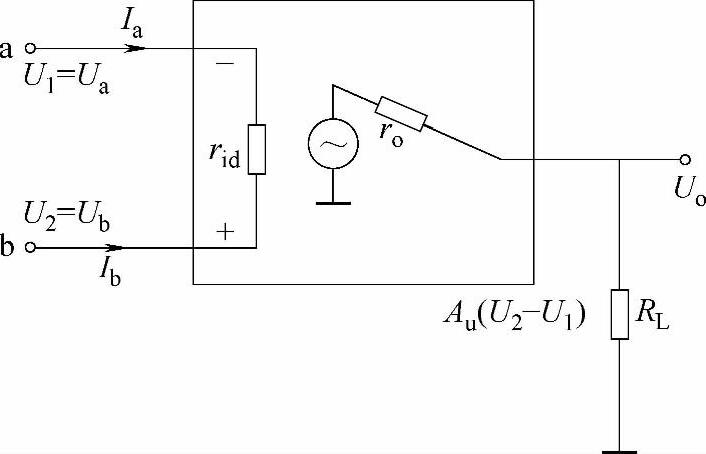

通过以上假设，可以画出理想运算放大器的等效电路，如图4-12所示。

图4-12 理想运算放大器的等效电路

根据上述条件，可知理想运算放大器具有如下两个重要特点：

1）输入端a、b间电压为零，Uab=U_a-U_b=0。

2）两个输入端的电流均为零，即I_a=I_b=0。
