集成运放非线性应用重要结论

对于理想集成运放，其传输特性曲线如图4-22所示。

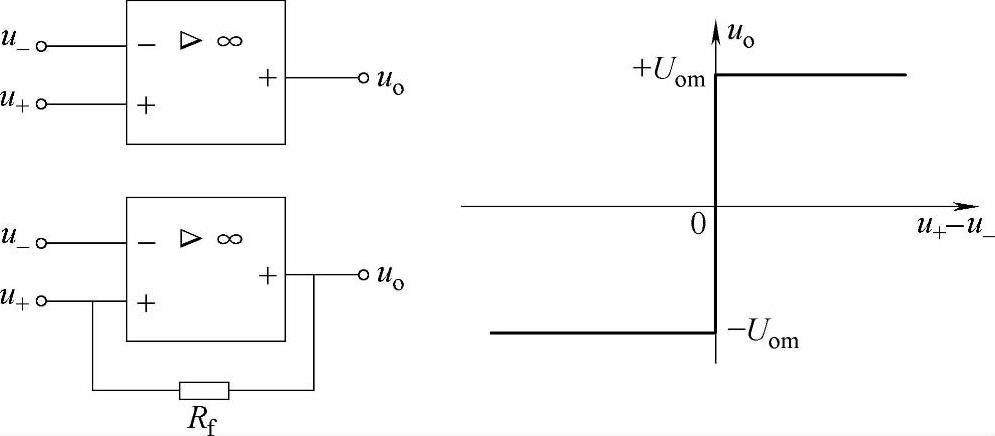

图4-22 理想集成运放的传输特性曲线

由图可知：理想集成运放在开环或正反馈的情况下，其工作在非线性区。此时，其输出电压只有两个值，即

1）当u₊-u_->0时，u_o=+U_om。

2）当u₊-u_-<0时，u_o=-U_om。

也就是说，集成运放工作在非线性区时，u+≠u-，即“虚短”已不再成立；但是，仍然有i+=i-=0，即“虚断”仍然成立。这是集成运放非线性应用的重要结论。
