2.4.1  弧焊电源调节特性的概念

弧焊电源是提供焊接电流和电压的装置。不同材料、不同板厚、不同结构的焊接，需要选用不同的焊接电流、电压。因此，弧焊电源必须具备焊接电流或电压可调的性能，以适应各种焊接的需要。要求弧焊电源能输出不同的焊接电流、电压的可调性能称为弧焊电源的调节特性。

如前所述，电弧静特性和电源外特性曲线相交的稳定工作点决定了焊接电流和电压。对于一定弧长的电弧，只有一个稳定工作点。因此，根据焊接实际，要获得多组焊接电流和电压参数，必须有多条外特性，才能与电弧静特性曲线有多个交点，如图2-31所示。

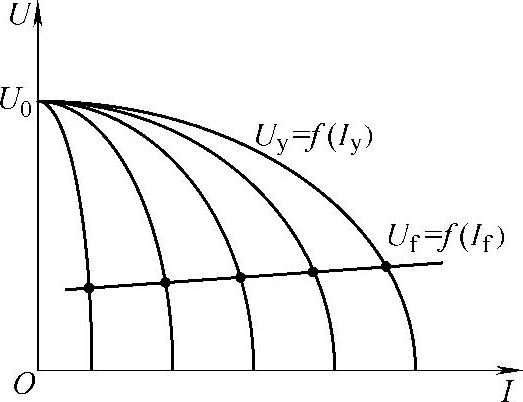

图2-31 弧焊电源调节特性

如图2-31可见，弧焊电源输出电流或电压的调节是通过调节电源的外特性来实现的。也就是说，弧焊电源具有一组外特性曲线或者说具有无数条外特性曲线。外特性曲线的调节总是有一定的范围、精度和分辨率，这就是弧焊电源的调节特性。
