2.4.2 弧焊电源的输出参数及调节范围
弧焊电源的负载不仅包括焊接电弧，而且还包括焊接回路的电缆等形成的阻抗。随着焊接电流的增大，电缆上的压降亦增大。为保证一定的电弧电压，要求工作电压随工作电流的增加而增大。正常工作条件下，弧焊电源负载的电压和电流之间的关系称为负载特性。由于焊接回路的电缆等形成的阻抗比较复杂，变化大，为了确定及比较弧焊电源的特性，根据生产经验对弧焊电源的负载特性进行了约定，符合约定关系的负载特性称为约定负载特性，相应的负载电压和负载电流称为约定负载电压（U2）和约定焊接电流（I2）。约定负载电压与约定焊接电流必须是在无感电阻下测定的。常用弧焊方法的约定负载特性如下：
1）焊条电弧焊电源： U2=20+0.04I2（V） I2≤600A；
U2=44（V） I2＞600A。
2）TIG焊电源： U2=10+0.04I2（V） I2≤600A；
U2=34（V） I2＞600A。
3）MIG焊电源： U2=14+0.05I2（V） I2≤600A；
U2=44（V） I2＞600A。
4）埋弧焊电源： U2=20+0.04I2（V） I2≤600A；
U2=44（V） I2＞600A。
根据电焊机的国家标准，在焊接过程中，弧焊电源输送的电流称为焊接电流，用I2表示；弧焊电源在输送焊接电流时，其输出端之间的电压称为负载电压，用U2表示。这就与约定负载特性曲线的电压、电流符号相一致了。
1.下降特性弧焊电源的调节参数及范围
下降特性电源的可调参数如图2-32所示。
1）额定最大焊接电流I2max是指在约定焊接状态下，弧焊电源在最大调节位置时所能获得的约定焊接电流的最大值。
假设I2r为额定焊接电流，则一般要求I2max≥100%I2r。
2）额定最小焊接电流I2min是指在约定焊接状态下，弧焊电源输出的焊接电流最小值。
焊条电弧焊： I2min≤20%I2r；
TIG焊： I2min≤10%I2r；
埋弧焊： I2min≤40%I2r。

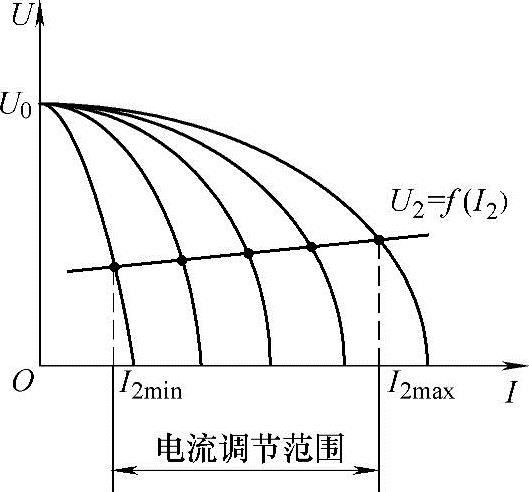

图2-32 下降特性弧焊电源的可调参数
3）电流调节范围是指在约定负载特性条件下，通过调节所能获得的输出电流范围，即I2min～I2max。
2.平外特性弧焊电源的输出参数及调节范围
平特性弧焊电源的可调参数如图2-33所示。
1）额定最大负载电压U2max是指在约定负载特性条件下，弧焊电源通过调节所能输出的电压最大值。
2）额定最小负载电压U2min是指在约定负载特性条件下，弧焊电源通过调节所能输出的电压最小值。
3）电压调节范围是指在约定负载特性条件下，通过调节所能获得的输出电压范围，即U2min～U2max。
3.弧焊电源空载电压U0的调节
一般地，弧焊电源的空载电压是确定的，在电流或电压调节时，空载电压不变。但是，在小电流焊接时，电子热发射能力弱，需要靠强电场作用才容易引燃电弧和保持电弧的稳定燃烧。因此，在小电流焊接时，往往需要较高的U0；在大电流焊接时，电子热发射能力强，可以降低U0以提高功率因数，节省电能。因此，在有些弧焊电源中，根据弧焊工艺的要求，空载电压随焊接电流或电压的调节也进行调节（见图2-34），从而具有更好的调节特性。

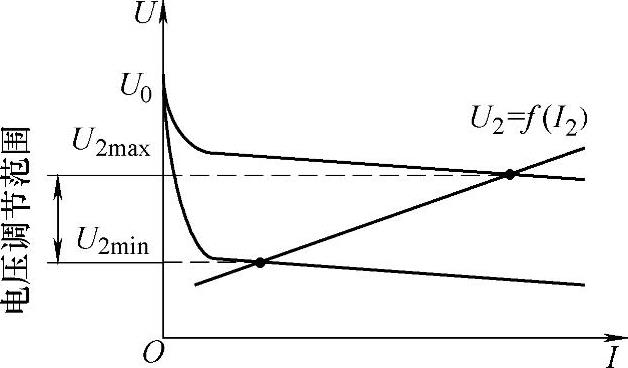

图2-33 平特性弧焊电源的可调参数

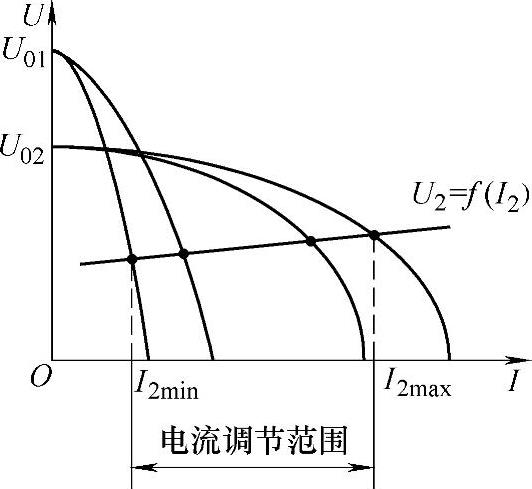

图2-34 弧焊电源电压U0的调节
