8.4.2  混合TIG焊电源

铝、镁及其合金材料交流钨极氩弧焊时，在交流的负极性半波内，利用氩弧的阴极清理作用，能够有效地把熔池及附近工作表面的氧化膜清理干净，在交流的正极性半波进行集中加热，达到所需要的熔深。实验证明，去除氧化膜的负半波不需要与正极性半波对称，因此，日本松下公司提出了混合TIG焊，其波形如图8-20所示。

由图8-20可见，其波形是交流方波与直流相混合的波形。与普通交流TIG焊相比，混合TIG焊的电弧能量集中、电弧挺度较大，焊接熔深增加。图8-21所示为混合TIG焊熔深与普通交流TIG焊熔深的比较。

日本松下公司生产的YC-300WX4 N型系列交直流TIG焊机具有该功能，可以应用该功能焊接铝合金薄板及厚板。

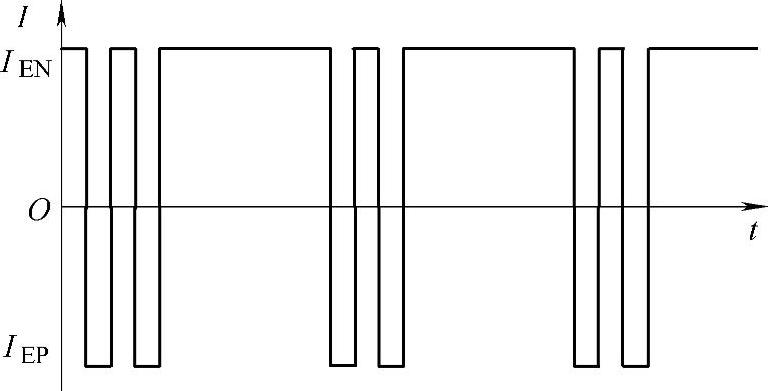

图8-20 混合TIG焊电流波形图

图8-21 TIG焊焊缝熔深

a）混合TIG焊 b）普通交流TIG焊
