8.4.4  变极性PMIG焊电源

变极性脉冲MIG焊电源是在普通脉冲MIG焊电源的基础上增加二次逆变电路，将直流脉冲电压/电流逆变成正负半波可任意调节的交流方波脉冲电压/电流。输出电压/电流的极性变换由二次逆变电路系统控制实现，而输出电压/电流的静态、动特性由一次逆变电路系统控制实现。

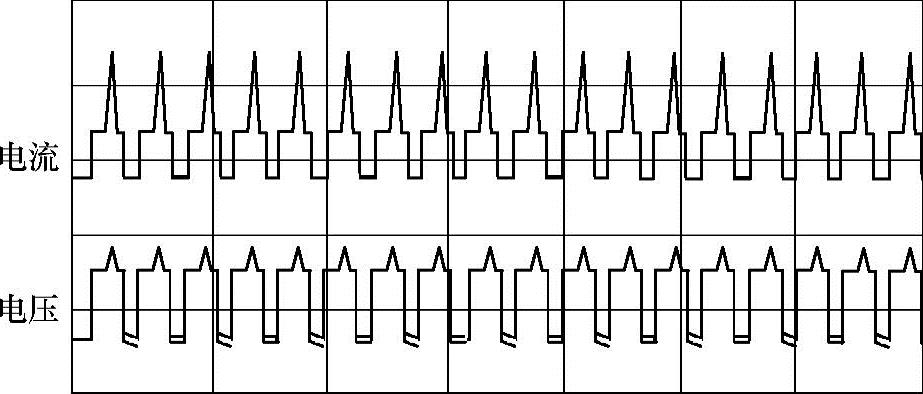

图8-23所示为变极性PMIG焊接电流/电压波形图。

图8-23 变极性PMIG焊接电流/电压波形

由图8-23可见，变极性脉冲MIG焊中，当焊丝为正极性、工件为负极性时称作电弧EP极性；焊丝为负极性、工件为正极性时称作电弧EN极性。通过控制变极性脉冲MIG焊的负极性比率（焊丝为负极性电流占焊接电流的比率）EN%，可以获得合适的焊缝熔深和熔宽。EN%越大，熔深越浅，图8-24所示为不同EN%情况下的焊缝成形。由此可见，变极性脉冲MIG焊适用于薄铝板和薄铝合金板的焊接。

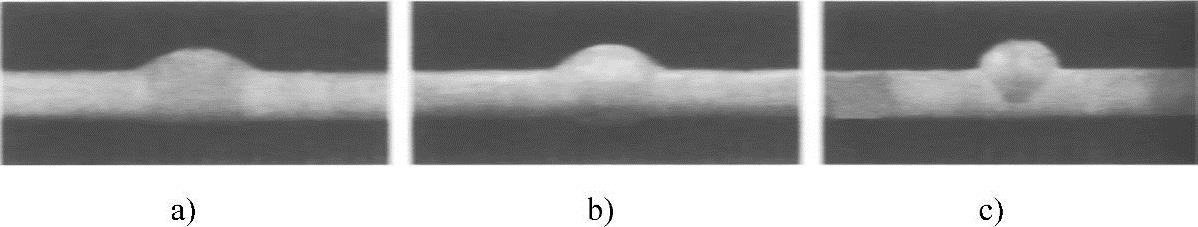

图8-24 不同EN%情况下的焊缝成形

a）EN%=0 b）EN%=20 c）EN%=40
