3.2.5 数学运算指令
表3-7为整数数学运算指令的STL表达式，表3-8为浮点数数学运算的STL表达式。图3-19所示为数学运算的累加器变化。需要注意的是，语句表中“*I”指令的运算结果为32位整数，梯形图中MUL_I指令的运算结果为16位整数。

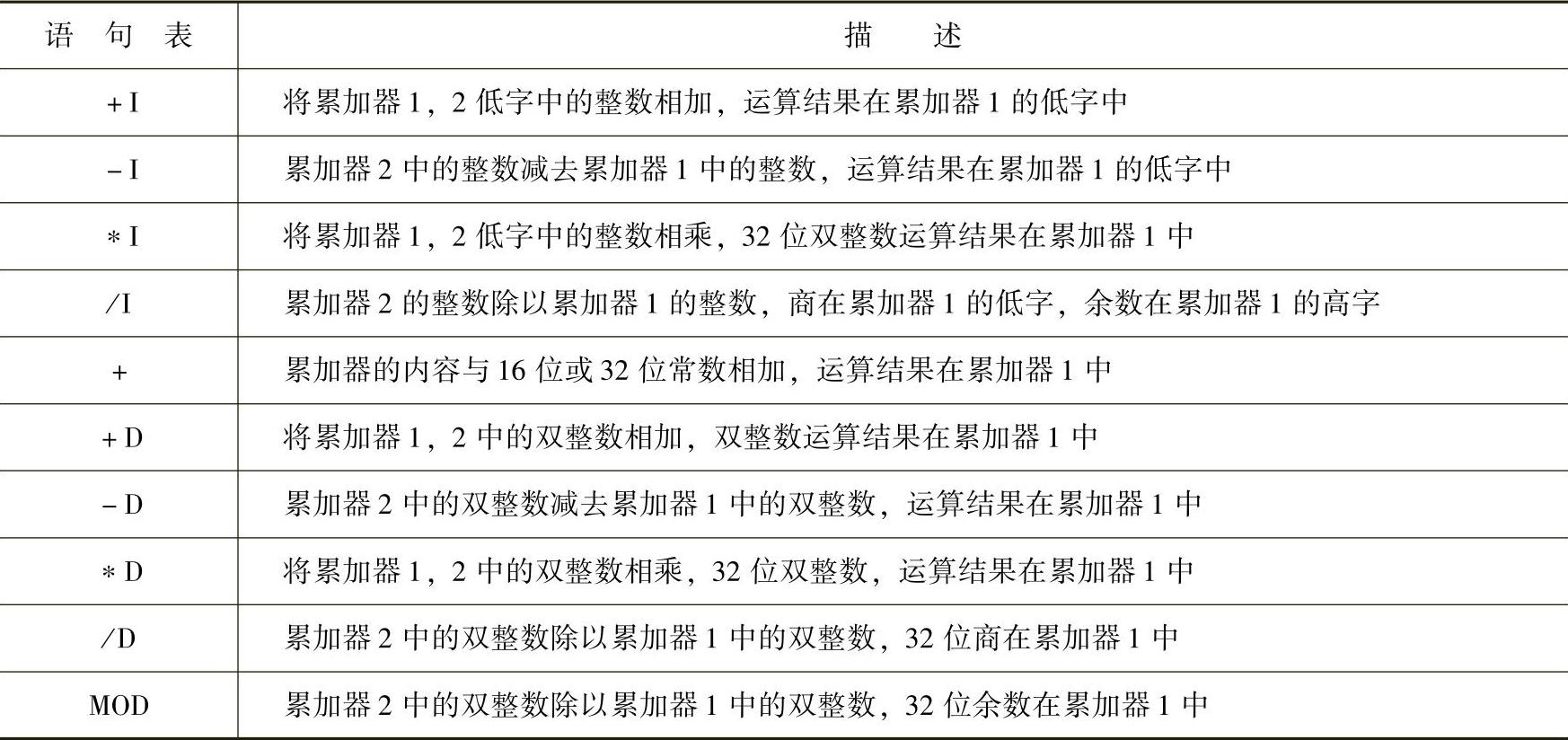

表3-7 整数数学运算指令
表3-8 浮点数数学指令
【实例】 用浮点数对数指令和指数指令求5的立方。
计算公式：53=EXP（3*LN（5））=125
L L#5
DTR
LN
L 3.0
*R
EXP
RND
T MW40

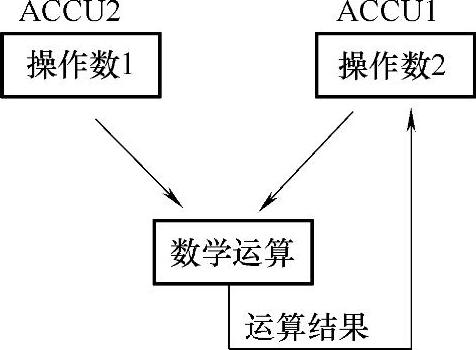

图3-19 数学运算的累加器变化
