3.2.7  字逻辑运算指令

表3-11为字逻辑运算指令的STL表达方式。表3-12给出了累加器1和累加器2进行字逻辑运算后的结果。

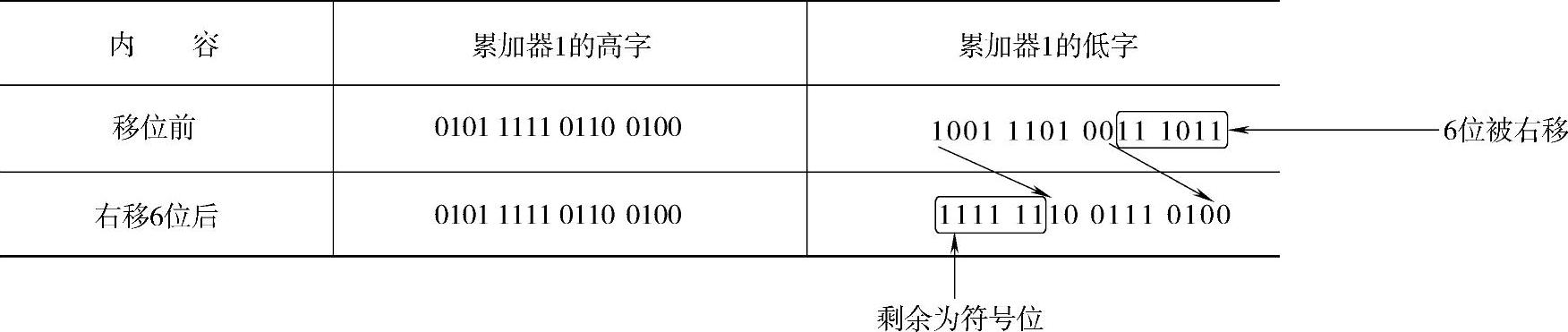

表3-10 整数右移6位前后的数据

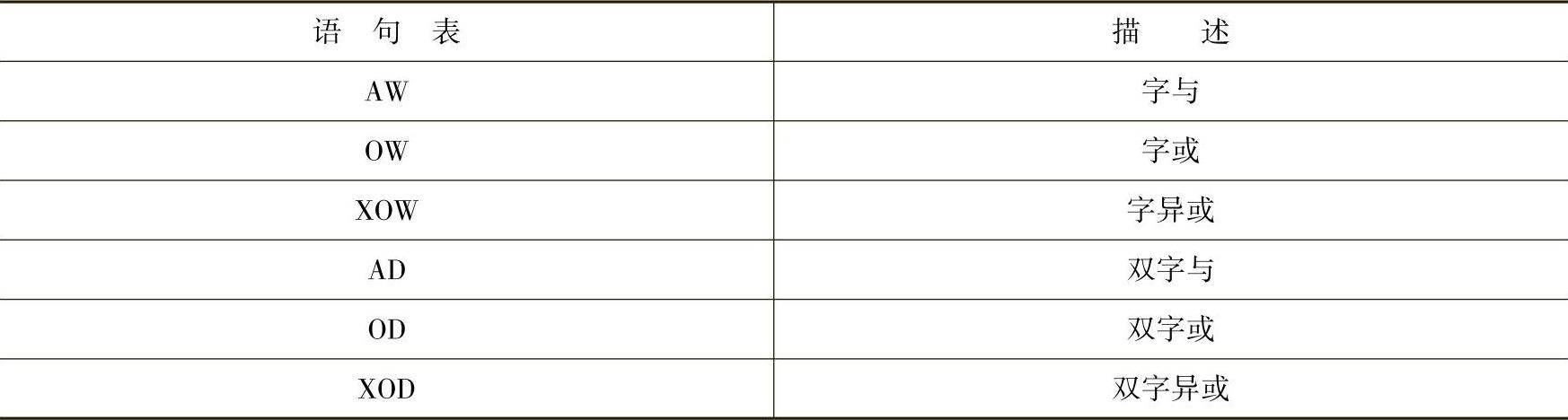

表3-11 字逻辑运算指令的STL表达方式

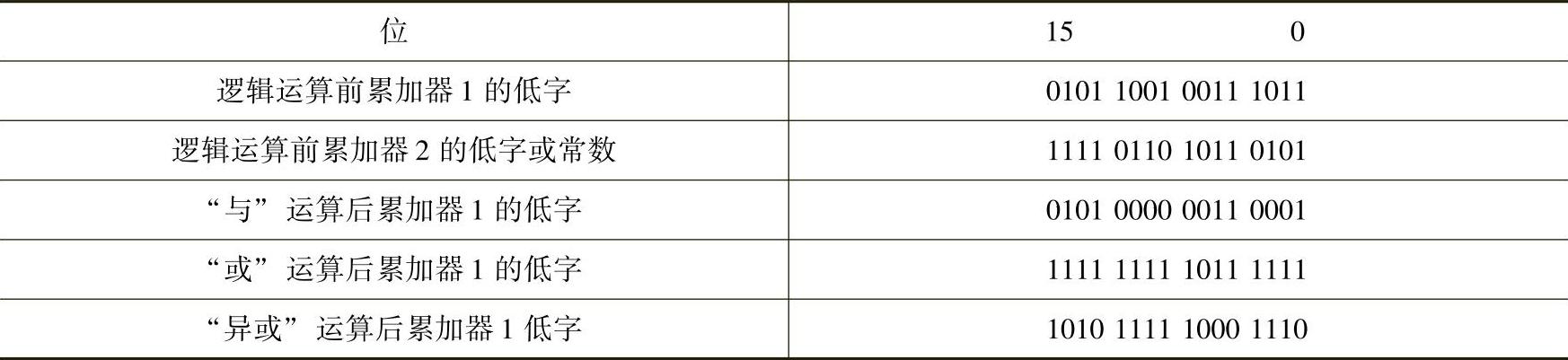

表3-12 字逻辑运算的结果(https://www.daowen.com)

【实例】 字或运算应用。

L QW10 //QW10的内容装入累加器1的低字中

L W#16#000F //累加器1的内容装入累加器2，W#16#000F装入累加器1的低字中

OW //累加器1低字与W#16#000F逐位相或，结果在累加器1的低字中

T QW10 //累加器1低字中的运算结果传送到QW10中
